Нужно ли сбрасывать ошибку после замены датчика коленвала

После замены датчика

1) Добрый вечер..после замены датчика..любого..нужно ли сбрасывать ошибку ?и что это дает?лутче работать наченает? И на панели приборов не горить чек ..то есть там лампочка перегорел по ходу..как его менять? И меняется ли он вобче? Открывал панель..основныйы меняются..а эти ..предупреждаючие внутри панели..полностью надо разбирать..Можед есть такие кто вскрывал панель полностью? Машина приора Вопрос от: @id144623493 Отдельная тема: 2) Ребят всем привет. Ваз 21134 1.6 8клНи чего не предвещало беды, ездил, щас вышел, не заводится крутит но не заводится. Бортовик пишет «Высокий уровень сигнала ДТВВ»Подскажите чё это, от куда копать? Утром машина нужна позарез. Помогите. Вопрос от: @id28425012 Отдельная тема: Пишите номер вопроса на который отвечаете! Авторам вопросов: обязательно отпишите в комментариях как вы решили вашу проблему!

Похожие статьи

26 comments on “ После замены датчика ”

1. Желательно. А лучше сброс с инициализацией. Чтобы скинуть адаптации. Можешь и не заморачиваться . у каждого по разному, с рабочим датчиком блок переобучится на нормальную работу. Но бывают исключения. Именно поэтому рекомендуют скинуть клемму с АКБ , чтобы пока происходит ремонт стерлись адаптации эбу

2, дмрв выеживается. Либо умер либо с проводкой проблема

2. Сделай сброс — и глянь вылезет ли и как быстро. Глянь АЦП дтвв и сравни с эталоном

Александр, я в ахуе… где ты тут дмрв то увидел. Лишь бы пиздануть…

Источник

Тема: Сбрасывается ли код ошибки сам после ремонта?

Сбрасывается ли код ошибки сам после ремонта?

Доброго времени суток. Ночью намедни моя асточка соизволила выпендриться: задёргалась, затроили и нарисовала «check engine». С утреца посмотрел код ошибки (030300, неполадки с зажиганием в третьем цилиндре), поменял свечки — не помогло, тряслась как растратчик перед ревизором. Купил блок зажигания, поменял — сейчас вроде бы не троит, работает ровно, но: во-первых, стала чуть больше шуметь на ХХ (тут отношу на то, что ночью проехал порядка 30км на троящем, могло что-то от тряски тупо разболтаться. Всё равно надо ехать к мастеру, была проблема с выпускным коллектором), во-вторых, «check engine» горит по-прежнему, код ошибки тоже есть. Скинул массу с аккумулятора, не помогло — горит, зараза.

Знатоки, внимание, вопрос: должен ли код ошибки скидываться сам, если неисправность устранена, или же хитрые буржуи сделали так, что система всё помнит, и скинуть можно только через сервис-разьём?

ЗЫ: а может, я просто мало скидывал? Смущает немножко то, что все настройки радио остались на месте. Хотя время и показания БК — сбросились. а мне казалось, что магнитола тоже должна обнулиться.[/list]

Конкретно с этой проблемой не подскажу, но вот ошибка твинпорта после устранения своими руками у меня болталась в памяти около месяца и никакими способами выгнать не удавалось..

Вообщем Zafira B..од , а не ASTRAвод..

Zafira B 1.9 CDTI (Z19DTH — 150+EDS) Black OPC Line Panorama.

Ремонт заклинившего заднего стеклоочистителя ASTRA H.
Услуга предоставляется по месту нахождения.

Насколько я знаю, через 30 или 40 циклов зажигания ошибка исчезнет.

Попробуй повключать заигание 20 раз подряд, не заводя мотор. Должен пропасть чек енжин.

Отчитываюсь — ДжекиЧан пропал через два дня, совершенно неожиданно. Полёт нормальный.

Для всех — о модуле зажигания. Отдал оный отцу для препарирования, его резюме: модель совершенно тупой, что там может стоить 7500, совершенно непонятно. Никаких диодов, которые чаще всего летят, там нету — просто прямые провода и катушки. У меня — пробило на массу третью катушку. По его словам, модуль поддаётся ремонту — для этого нужно:
1) По коду ошибки определяем, какой горшок не работает.
2) Прозваниваем тестером провода — если всё ОК, то пробой на массу.
3) Определяем тем-же тестером, какие именно провода с разъёма идут на дефектный горшок
4) Подаём на него высокое (отец для этого использовал блок высокого от старого телевизора), подносим к «земле», визуально видим, где пробой
5) По месту пробоя аккуратненько отсверливаемся и заливаем компаундом.

Кстати, из этого можно сделать ещё один вывод: если пробило где-то далеко, скажем, за городом, и надо долго пилить домой, то, чтобы не насиловать движок движением на трёх горшках, можно попробовать перекинуть резинку с рабочей катушки на пробитую. Рабочей катушке пробитая резинка ничем не грозит, а пробитая — получает дополнительную изоляцию, что вполне может помочь доехать до дома.

+1
40 циклов запуска при отсутствии повторения ошибки (если меня не обманул мастер на СТО).

Думается эти .

Вообщем Zafira B..од , а не ASTRAвод..

Zafira B 1.9 CDTI (Z19DTH — 150+EDS) Black OPC Line Panorama.

Ремонт заклинившего заднего стеклоочистителя ASTRA H.
Услуга предоставляется по месту нахождения.

Re: Сбрасывается ли код ошибки сам после ремонта?

Доброго времени суток. Ночью намедни моя асточка соизволила выпендриться: задёргалась, затроили и нарисовала «check engine». С утреца посмотрел код ошибки (030300, неполадки с зажиганием в третьем цилиндре), поменял свечки — не помогло, тряслась как растратчик перед ревизором. Купил блок зажигания, поменял — сейчас вроде бы не троит, работает ровно, но: во-первых, стала чуть больше шуметь на ХХ (тут отношу на то, что ночью проехал порядка 30км на троящем, могло что-то от тряски тупо разболтаться. Всё равно надо ехать к мастеру, была проблема с выпускным коллектором), во-вторых, «check engine» горит по-прежнему, код ошибки тоже есть. Скинул массу с аккумулятора, не помогло — горит, зараза.

Знатоки, внимание, вопрос: должен ли код ошибки скидываться сам, если неисправность устранена, или же хитрые буржуи сделали так, что система всё помнит, и скинуть можно только через сервис-разьём?

ЗЫ: а может, я просто мало скидывал? Смущает немножко то, что все настройки радио остались на месте. Хотя время и показания БК — сбросились. а мне казалось, что магнитола тоже должна обнулиться.[/list]

Аналогичная проблема — вдруг двигатель заметно стал хуже тянуть, вибрация, повышенный шум — все признаки — троит. Пробег 60т. Призошло это через некоторое время после заправки, думал паленый бензин, хотя заправляюсь там постоянно, заехал на ВР добавил 10л. 98 — не помогло. Код ошибки 030200. Позвонил дилеру, он поттвердил, что отказ во втором цилиндре. Спрашиваю — модуль или инжектор, он — возможно то и другое, а стало быть промывка, запись. гиморой. Звоню в з/ч спрашиваю — есть в наличии delphi, и говорит, что он кодом не диагностируется. (поэтому купил в другом магазине 😛 ) Покупаю, ставлю на месте — полет нормальный. Спасибо вам и форуму!

Источник

Надо ли сбрасывать ошибку после замены датчика

Всем доброго времени суток!
Езжу уже второй год с ошибкой по положения коленвала и распредвала. А тут настало время продавать, а чек то висит. Заехал к одному «хваленому диагносту» Тот насоветовал поменять датчик коленвала. Ну ладно, думаю, чем чёрт не шутит! Купил датчик. Правда не оригинальный. Поставил, запустил, двигатель работает ровно, ошибок ни каких. Ну, думаю, супер! А не тут то было! После третьего запуска авто снова вывалилась ошибка «по положениям». Ну ладно. Делать не чего. Отложил решение на потом. А тут ехать нужно было по делам. Выехал, смотрю, «EPC» загорелась и обороты плавать начали! Потом пропало вроде. Потом опять. Заметил, что появляется при трогании с места или при резком нажатии на педаль, при чем только на ходу. На месте и при плавном разгоне не появляется. Поставил обратно старый датчик, все встало на свои места. Поездил чуток, так и старый навернулся. Когда я его заменой занимался, как вскрытие потом показало, при манипуляциях с проводкой рассыпалась изоляция проводов внутри оплётки и они стали замыкать. Делать не чего, поставил обратно «новый». Читал, что из-за расхождения сигналов датчиков коленвала и распредвала возможны мои проблемы, но со старым же было все в порядке! Может быть такое?
Подскажите, дело всё же в «очевидном»(неисправен новый датчик) или могут быть какие то подводные камни?
Спасибо за понимание и внимание!:hi:

Номер ошибки напишите? Ошибка по несоответствию сигнала положения коленвала и распредвала, вылазит тогда когда цепи ГРМ на замену просятся:yes:

Датчик колена либо работает, либо не работает.
Там ломаться нечему. Конструктивно- это катушка с сердечником из магнита (2 провода+1 экранирующий). Очень часто при замене мотор не запускается из-за неверной полярности, лечится перепиновкой разьема в эбу (меняют местами 2 провода).
Вам повезло- после замены мотор запустился, а при возникновении ошибки надо было не датчик колена менять (новый на старый :confused: ), а делать диагностику и искать причину ошибки, т.к. без датчика пкв вы мотор не заведете. :hi:

Привело в сомнение то, что при установке на место старого датчика, ситуация изменилась в лучшую сторону. Все заработало «по старому» Поэтому, собственно, и подозрения:russian_ru: по поводу «нового» датчика.

Добавлено через 5 минут 44 секунды
Номер ошибки напишите? Ошибка по несоответствию сигнала положения коленвала и распредвала, вылазит тогда когда цепи ГРМ на замену просятся:yes:

Р00018 — Датчик положения распредвала G163, датчик положения коленчатого вала G28 несоответствие сигналов. Карелляция.
Два года уже езжу. Двигатель до недавней замены работал в штатном режиме. только вот, как мне показалось, выхлопные газы сильнее стали пахнуть. Во всем остальном все в норме. Масло не жрет, «лязга», как некоторые говорят, не слышно. Год назад делал диагностику по 208 и 209 группам показывало -7 и -2 соответственно, это при том, что был произведён кап. ремонт двигателя с заменой механизма ГРМ. На тот момент авто пробежало всего 10 тыс. км.

А крайнее значение «-8». За пару лет новая цепь вряд ли так вытянется, значит сэкономили на ремонте двигателя.

Самое интересное, что я сам лично видел все заменённые запчасти, среди них и всё от ГРМ было. Они валялись у него в гараже. Даже не знаю что тут думать!:russian_ru:

Добавлено через 29 минут 48 секунд
Всем доброго времени суток!
Езжу уже второй год с ошибкой по положения коленвала и распредвала. А тут настало время продавать, а чек то висит. Заехал к одному «хваленому диагносту» Тот насоветовал поменять датчик коленвала. Ну ладно, думаю, чем чёрт не шутит! Купил датчик. Правда не оригинальный. Поставил, запустил, двигатель работает ровно, ошибок ни каких. Ну, думаю, супер! А не тут то было! После третьего запуска авто снова вывалилась ошибка «по положениям». Ну ладно. Делать не чего. Отложил решение на потом. А тут ехать нужно было по делам. Выехал, смотрю, «EPC» загорелась и обороты плавать начали! Потом пропало вроде. Потом опять. Заметил, что появляется при трогании с места или при резком нажатии на педаль, при чем только на ходу. На месте и при плавном разгоне не появляется. Поставил обратно старый датчик, все встало на свои места. Поездил чуток, так и старый навернулся. Когда я его заменой занимался, как вскрытие потом показало, при манипуляциях с проводкой рассыпалась изоляция проводов внутри оплётки и они стали замыкать. Делать не чего, поставил обратно «новый». Читал, что из-за расхождения сигналов датчиков коленвала и распредвала возможны мои проблемы, но со старым же было все в порядке! Может быть такое?
Подскажите, дело всё же в «очевидном»(неисправен новый датчик) или могут быть какие то подводные камни?
Спасибо за понимание и внимание!:hi:

Сделал только что диагностику. Вася у парня накрылся, пришлось проверять системой FCAR. Вот что получилось: http://s019.radikal.ru/i636/1711/f8/ebf82217e029.jpg (http://radikal.ru) http://s019.radikal.ru/i622/1711/e9/e0abdde2d095.jpg (http://radikal.ru)

По группам 208 и 209 вообще почему-то ни какой информации. И что теперь делать. :helpz:

Для начала я бы все таки перепиновал провода от ДПКВ на ЭБУ т.к. «G28 — недостоверный сигнал Р034». (при такой ошибке мой bmx не завелся). Пины 90 и 82 на разьеме Т121а или 2 и 3 на разьеме у блока двигателя (труднее добраться).

Ок. Гулять, так гулять. Попробую перепиновать. По результатам отпишусь.

Добавлено через 1 час 41 минуту 12 секунд
Для начала я бы все таки перепиновал провода от ДПКВ на ЭБУ т.к. «G28 — недостоверный сигнал 034». (при такой ошибке мой bmx не завелся). Пины 90 и 82 на разьеме Т121а или 2 и 3 на разьеме у блока двигателя (труднее добраться).

Вот что я сделал.
Я уже пытался голову от старого датчика повесить на провода нового, но так как там оплётка совсем уже плохая не получилось. Сейчас я поменял местами провода которые подходят к клемам 2 и 3.(впринципе то же самое что ты мне и советовал) Двигатель завёлся, но ОООООчень хреново стал работать. Рывками от 100 до 1000 оборотов, 100 — 1000 — 100 — 1000. Вот как-то так.

Ок. Гулять, так гулять. Попробую перепиновать. По результатам отпишусь.

Добавлено через 1 час 41 минуту 12 секунд

Вот что я сделал.
Я уже пытался голову от старого датчика повесить на провода нового, но так как там оплётка совсем уже плохая не получилось. Сейчас я поменял местами провода которые подходят к клемам 2 и 3.(впринципе то же самое что ты мне и советовал) Двигатель завёлся, но ОООООчень хреново стал работать. Рывками от 100 до 1000 оборотов, 100 — 1000 — 100 — 1000. Вот как-то так.

Придется. Раньше хоть более менее нормально работал. В общем попробую купить ещё один датчик. Ну а дальше видно будет.

Придется. Раньше хоть более менее нормально работал. В общем попробую купить ещё один датчик. Ну а дальше видно будет.

Зачем новый? Сбрось ошибки, заведи и посмотри какие снова появятся.

Зачем новый? Сбрось ошибки, заведи и посмотри какие снова появятся.

Пробовал. То же самое. Авто чуть не глохнет. На педаль газа не реагирует.

Пробовал. То же самое. Авто чуть не глохнет. На педаль газа не реагирует.

Да нет, провода верни на место, как было, а после проверяй.

Да нет, провода верни на место, как было, а после проверяй.

А. Ну так это тоже уже неоднократно. На холостых в норме, начинаешь газовать или при езде побольше даёшь ему EPC загорется, ХХ начинает плавать, не едет ни фига.

Сделал только что диагностику. Вася у парня накрылся, пришлось проверять системой FCAR. Вот что получилось:
http://s019.radikal.ru/i622/1711/e9/e0abdde2d095.jpg[/url][/IMG]

По группам 208 и 209 вообще почему-то ни какой информации. И что теперь делать. :helpz:

Вам ошибка P1347 ни о чем не говорит? Я Вам скажу большее, либо Вам не правильно выставили ГРМ, либо во втором ряде цилиндров мозг парит электромагнитный клапан управления распредвалом!

Проводку датчика звони на замыкание на массу и на +, от эбу надо отключить. Может быть частичное замыкание в результате сигнал теряется. (извиняюсь за много на)

Я тут заметил, что всё начинается после того, как двигатель нагреется до нужной температуры. Видимо из-за этого и датчик мудрит. Где-то в голове у него замыкает от нагрева похоже.

Источник

После замены датчика коленвала загорелся чек

Всем доброго времени суток!
Езжу уже второй год с ошибкой по положения коленвала и распредвала. А тут настало время продавать, а чек то висит. Заехал к одному «хваленому диагносту» Тот насоветовал поменять датчик коленвала. Ну ладно, думаю, чем чёрт не шутит! Купил датчик. Правда не оригинальный. Поставил, запустил, двигатель работает ровно, ошибок ни каких. Ну, думаю, супер! А не тут то было! После третьего запуска авто снова вывалилась ошибка «по положениям». Ну ладно. Делать не чего. Отложил решение на потом. А тут ехать нужно было по делам. Выехал, смотрю, «EPC» загорелась и обороты плавать начали! Потом пропало вроде. Потом опять. Заметил, что появляется при трогании с места или при резком нажатии на педаль, при чем только на ходу. На месте и при плавном разгоне не появляется. Поставил обратно старый датчик, все встало на свои места. Поездил чуток, так и старый навернулся. Когда я его заменой занимался, как вскрытие потом показало, при манипуляциях с проводкой рассыпалась изоляция проводов внутри оплётки и они стали замыкать. Делать не чего, поставил обратно «новый». Читал, что из-за расхождения сигналов датчиков коленвала и распредвала возможны мои проблемы, но со старым же было все в порядке! Может быть такое?
Подскажите, дело всё же в «очевидном»(неисправен новый датчик) или могут быть какие то подводные камни?
Спасибо за понимание и внимание!:hi:

Номер ошибки напишите? Ошибка по несоответствию сигнала положения коленвала и распредвала, вылазит тогда когда цепи ГРМ на замену просятся:yes:

Датчик колена либо работает, либо не работает.
Там ломаться нечему. Конструктивно- это катушка с сердечником из магнита (2 провода+1 экранирующий). Очень часто при замене мотор не запускается из-за неверной полярности, лечится перепиновкой разьема в эбу (меняют местами 2 провода).
Вам повезло- после замены мотор запустился, а при возникновении ошибки надо было не датчик колена менять (новый на старый :confused: ), а делать диагностику и искать причину ошибки, т.к. без датчика пкв вы мотор не заведете. :hi:

Привело в сомнение то, что при установке на место старого датчика, ситуация изменилась в лучшую сторону. Все заработало «по старому» Поэтому, собственно, и подозрения:russian_ru: по поводу «нового» датчика.

Добавлено через 5 минут 44 секунды
Номер ошибки напишите? Ошибка по несоответствию сигнала положения коленвала и распредвала, вылазит тогда когда цепи ГРМ на замену просятся:yes:

Р00018 — Датчик положения распредвала G163, датчик положения коленчатого вала G28 несоответствие сигналов. Карелляция.
Два года уже езжу. Двигатель до недавней замены работал в штатном режиме. только вот, как мне показалось, выхлопные газы сильнее стали пахнуть. Во всем остальном все в норме. Масло не жрет, «лязга», как некоторые говорят, не слышно. Год назад делал диагностику по 208 и 209 группам показывало -7 и -2 соответственно, это при том, что был произведён кап. ремонт двигателя с заменой механизма ГРМ. На тот момент авто пробежало всего 10 тыс. км.

А крайнее значение «-8». За пару лет новая цепь вряд ли так вытянется, значит сэкономили на ремонте двигателя.

Самое интересное, что я сам лично видел все заменённые запчасти, среди них и всё от ГРМ было. Они валялись у него в гараже. Даже не знаю что тут думать!:russian_ru:

Добавлено через 29 минут 48 секунд
Всем доброго времени суток!
Езжу уже второй год с ошибкой по положения коленвала и распредвала. А тут настало время продавать, а чек то висит. Заехал к одному «хваленому диагносту» Тот насоветовал поменять датчик коленвала. Ну ладно, думаю, чем чёрт не шутит! Купил датчик. Правда не оригинальный. Поставил, запустил, двигатель работает ровно, ошибок ни каких. Ну, думаю, супер! А не тут то было! После третьего запуска авто снова вывалилась ошибка «по положениям». Ну ладно. Делать не чего. Отложил решение на потом. А тут ехать нужно было по делам. Выехал, смотрю, «EPC» загорелась и обороты плавать начали! Потом пропало вроде. Потом опять. Заметил, что появляется при трогании с места или при резком нажатии на педаль, при чем только на ходу. На месте и при плавном разгоне не появляется. Поставил обратно старый датчик, все встало на свои места. Поездил чуток, так и старый навернулся. Когда я его заменой занимался, как вскрытие потом показало, при манипуляциях с проводкой рассыпалась изоляция проводов внутри оплётки и они стали замыкать. Делать не чего, поставил обратно «новый». Читал, что из-за расхождения сигналов датчиков коленвала и распредвала возможны мои проблемы, но со старым же было все в порядке! Может быть такое?
Подскажите, дело всё же в «очевидном»(неисправен новый датчик) или могут быть какие то подводные камни?
Спасибо за понимание и внимание!:hi:

Сделал только что диагностику. Вася у парня накрылся, пришлось проверять системой FCAR. Вот что получилось: http://s019.radikal.ru/i636/1711/f8/ebf82217e029.jpg (http://radikal.ru) http://s019.radikal.ru/i622/1711/e9/e0abdde2d095.jpg (http://radikal.ru)

По группам 208 и 209 вообще почему-то ни какой информации. И что теперь делать. :helpz:

Для начала я бы все таки перепиновал провода от ДПКВ на ЭБУ т.к. «G28 — недостоверный сигнал Р034». (при такой ошибке мой bmx не завелся). Пины 90 и 82 на разьеме Т121а или 2 и 3 на разьеме у блока двигателя (труднее добраться).

Ок. Гулять, так гулять. Попробую перепиновать. По результатам отпишусь.

Добавлено через 1 час 41 минуту 12 секунд
Для начала я бы все таки перепиновал провода от ДПКВ на ЭБУ т.к. «G28 — недостоверный сигнал 034». (при такой ошибке мой bmx не завелся). Пины 90 и 82 на разьеме Т121а или 2 и 3 на разьеме у блока двигателя (труднее добраться).

Вот что я сделал.
Я уже пытался голову от старого датчика повесить на провода нового, но так как там оплётка совсем уже плохая не получилось. Сейчас я поменял местами провода которые подходят к клемам 2 и 3.(впринципе то же самое что ты мне и советовал) Двигатель завёлся, но ОООООчень хреново стал работать. Рывками от 100 до 1000 оборотов, 100 — 1000 — 100 — 1000. Вот как-то так.

Ок. Гулять, так гулять. Попробую перепиновать. По результатам отпишусь.

Добавлено через 1 час 41 минуту 12 секунд

Вот что я сделал.
Я уже пытался голову от старого датчика повесить на провода нового, но так как там оплётка совсем уже плохая не получилось. Сейчас я поменял местами провода которые подходят к клемам 2 и 3.(впринципе то же самое что ты мне и советовал) Двигатель завёлся, но ОООООчень хреново стал работать. Рывками от 100 до 1000 оборотов, 100 — 1000 — 100 — 1000. Вот как-то так.

Придется. Раньше хоть более менее нормально работал. В общем попробую купить ещё один датчик. Ну а дальше видно будет.

Придется. Раньше хоть более менее нормально работал. В общем попробую купить ещё один датчик. Ну а дальше видно будет.

Зачем новый? Сбрось ошибки, заведи и посмотри какие снова появятся.

Зачем новый? Сбрось ошибки, заведи и посмотри какие снова появятся.

Пробовал. То же самое. Авто чуть не глохнет. На педаль газа не реагирует.

Пробовал. То же самое. Авто чуть не глохнет. На педаль газа не реагирует.

Да нет, провода верни на место, как было, а после проверяй.

Да нет, провода верни на место, как было, а после проверяй.

А. Ну так это тоже уже неоднократно. На холостых в норме, начинаешь газовать или при езде побольше даёшь ему EPC загорется, ХХ начинает плавать, не едет ни фига.

Сделал только что диагностику. Вася у парня накрылся, пришлось проверять системой FCAR. Вот что получилось:
http://s019.radikal.ru/i622/1711/e9/e0abdde2d095.jpg[/url][/IMG]

По группам 208 и 209 вообще почему-то ни какой информации. И что теперь делать. :helpz:

Вам ошибка P1347 ни о чем не говорит? Я Вам скажу большее, либо Вам не правильно выставили ГРМ, либо во втором ряде цилиндров мозг парит электромагнитный клапан управления распредвалом!

Проводку датчика звони на замыкание на массу и на +, от эбу надо отключить. Может быть частичное замыкание в результате сигнал теряется. (извиняюсь за много на)

Я тут заметил, что всё начинается после того, как двигатель нагреется до нужной температуры. Видимо из-за этого и датчик мудрит. Где-то в голове у него замыкает от нагрева похоже.

Источник

После замены датчика коленвала загорелся чек

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Всем привет !
Подскажите плз., загорается» чек», показывает недостаточный сигнал с ДПКВ. Его заменили, ошибку сбросили, а через некоторое время опять загорается «чек» и показывает ту же ошибку. Утором завожу машину, загорается ошибка, сбрасываю БК и целый день может не гореть. а может и загореться. Машина ведет себя нормально.
Завтра нужно ехать в Москву и вот в раздумье.

Подправил название темы. Lev_Ig

А евли не заводится вообще, при ошибка 0335 ошибка ДПКВ, то это ДПКВ, или ДМРВ?

не хотелось бы, чтобы ДМРВ, он дорогой, и менял его полгода назад.

со сдохшем ДМРВ машинка должна завестись

А евли не заводится вообще, при ошибка 0335 ошибка ДПКВ, то это ДПКВ, или ДМРВ?

не хотелось бы, чтобы ДМРВ, он дорогой, и менял его полгода назад.

0335: Цепь датчика положения коленчатого вала неисправна.

Ну собственно посмотреть/пошатать разъем на датчике, посмотреть провода от датчика до контроллера, ещё может быть внутренний обрыв внутри датчика но это сугубо очень маловероятно.

А как узнать здоров ли ДМРВ?Есть способ?А то в мурзилке пишут -проверяем заведомо исправным!(Артисты:)) Просто есть подозрения что ему хана, но чек не горит, просто ХХ плавают как-то особенно на холодном двигателе.

И может завестись, и сразу заглохнуть но если чуть-чуть добавить газку- то все становиться норм. ни заглохнет ни зачто

РХХ 99%, а т.к. с ним нет ни какой обратной связи чек гореть и не будет

датчик вместе с местом его крепления был оторван при аварии неск. месяцев назад. Болтался просто на проводе. Не знаю как при этом двигатель работал, но работал как часы.

вроде бы при этом мозги смотрят на датчик фаз?.

на 8v датчик фаз стали ставить с 2005 года

Спасибо за ответы. Оказалось у меня датчик вместе с местом его крепления был оторван при аварии неск. месяцев назад. Болтался просто на проводе. Не знаю как при этом двигатель работал, но работал как часы. До вчерашнего вечера.

Скорее всего его крепление треснуло и висело на соплях,пока Вы до него не добрались.
ДПКВ единственный датчик неисправность которого не позволит движку работать. Импульсы с ДФ носят только уточняющий характер.

Источник

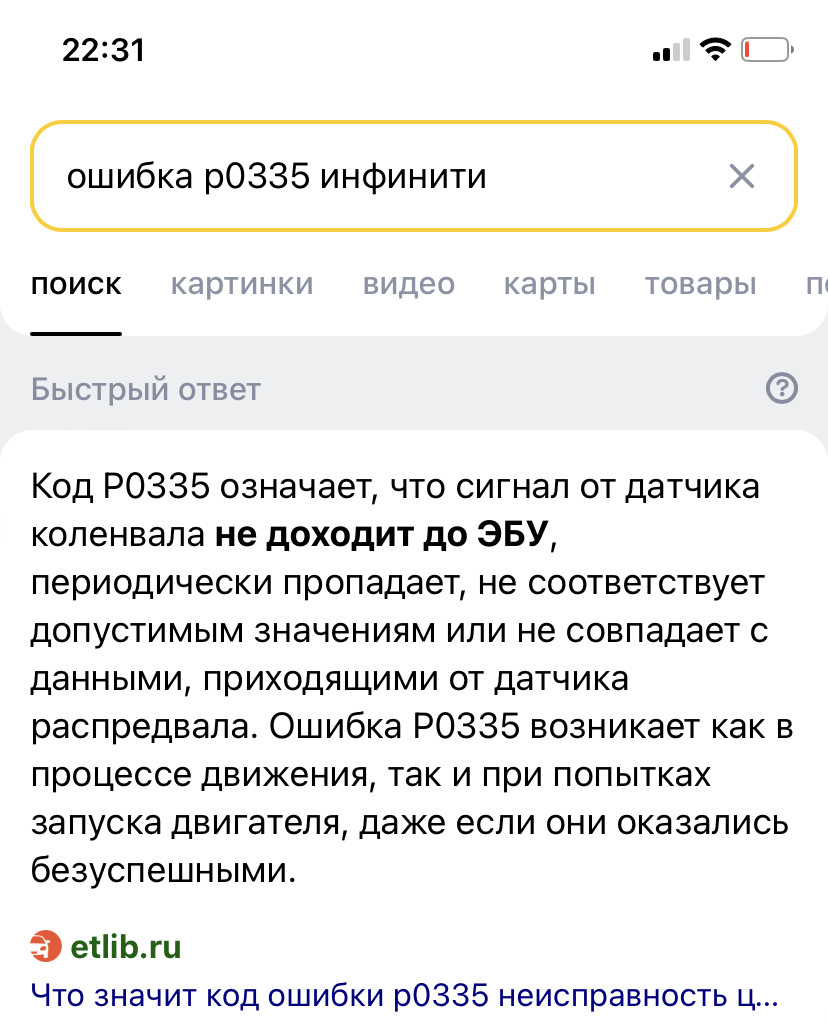

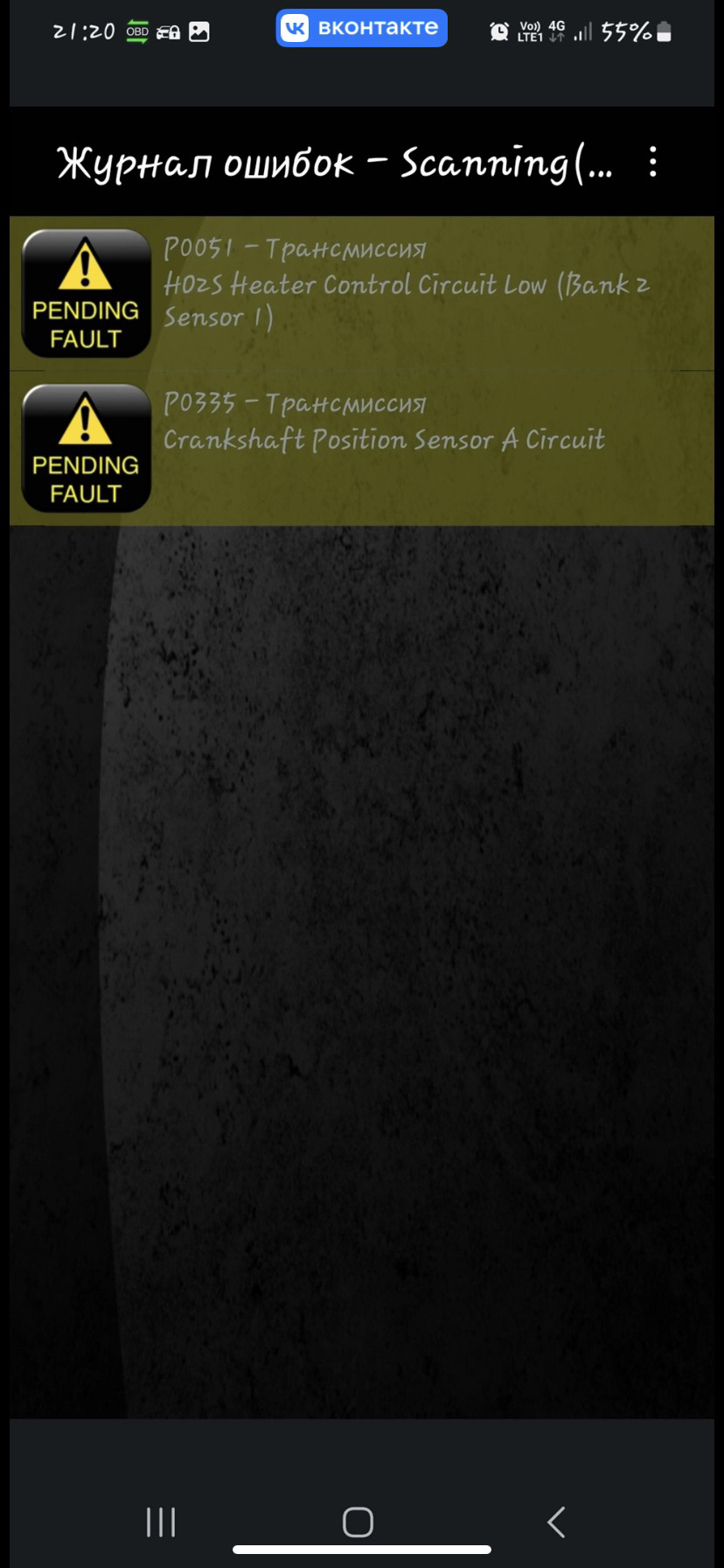

Ошибка P0335 — неисправность цепи датчика положения коленвала

Код P0335 указывает на неисправность цепи датчика положения коленчатого вала (блок 1). Это один из наиболее важных датчиков во многих двигателях. Неисправность может повлиять на момент срабатывания свечи зажигания, и таким образом может привести к пропускам зажигания.

Исправление кода неисправности P0335 очень важно, и сделать это нужно как можно быстрее. Читайте ниже, чтобы узнать, как диагностировать и исправить этот код неисправности.

Что означает P0335?

Датчик коленвала (ДПКВ) сообщает блоку управления двигателем (ЭБУ), где находится коленчатый вал в любой момент времени. Во многих транспортных средствах эта информация используется для определения момента включения свечей зажигания, и для подачи топлива в нужном количестве.

Датчик положения коленчатого вала стационарный. Он работает вместе с зубчатым венцом, прикрепленным к коленчатому валу. Движение зубчатого кольца перед датчиком создает сигнал напряжения, который посылается в ЭБУ.

Если контроллер не обнаруживает импульсы напряжения от ДПКВ, активируется код неисправности P0335. Это может быть связано с неисправным датчиком, но это также может быть проблема с зубчатым венцом, проводкой или разъёмом.

Код OBD2 P0335 относится конкретно к датчику на блоке 1, также называемом датчиком А. Банк 1 это сторона двигателя, которая содержит цилиндр 1. Вы можете увидеть его в сочетании с другими кодами, относящимися к датчику положения коленчатого вала, особенно P0336-P0339.

Некоторые автомобили используют датчик положения коленчатого вала только для обнаружения пропусков воспламенения. В этом случае это менее серьезный код, который вряд ли будет сопровождаться симптомами при вождении.

Если ДПКВ контролирует синхронизацию свечей зажигания, появление кода неисправности P0335 активирует аварийный режим автомобиля. Это делает особенно важным поиск причины проблемы как можно скорее.

Симптомы кода P0335

Наличие и серьезность симптомов зависит от марки и модели автомобиля. Возможные симптомы включают в себя:

• Загорается лампа Check Engine.
• Провалы оборотов вплоть до остановки двигателя.
• Тяжелые запуск.
• Двигатель работает неровно, пропуски зажигания.
• Увеличение расхода топлива.
• Снижение мощности двигателя.
• Двигатель не заводится.

Причины P0335

• Неисправность датчика положения коленчатого вала.
• Поврежденный зубчатый венец.
• Повреждение или обрыв проводки ДПКВ.
• Замыкание или обрыв выходного сигнала датчика.
• Проскальзывание или обрыв ремня (цепи) ГРМ.
• Неисправность ЭБУ (редко).

Насколько серьёзен код P0335?

Ошибка P0335 очень серьёзна, если у вас есть какие-либо симптомы во время вождения. Продолжение движения может привести к повреждению двигателя, и, возможно, автомобиль не заведется, пока вы не исправите проблему.

Если единственным признаком является активация контрольной лампы Check Engine, P0335 не так серьёзен. Вы все равно должны устранить неисправность как можно скорее, но при этом можно водить свой автомобиль.

Источник

Какие признаки указывают на неисправность датчика коленвала и как их исправить?

Датчик коленчатого вала — это устройство, предназначенное для синхронизации топливных форсунок и зажигания в системе впрыска топлива. Если датчик коленвала сломан или не работает, признаки поломки позволят определить поломку для своевременного ремонта и замены прибора.

Назначение, устройство и принцип действия

Датчик положения коленчатого вала является основной регулирующей функцией системы впрыска топлива на автомобиле. Его наличие обеспечивает синхронную работу каждой форсунки двигателя и всей системы зажигания.

Драйвер состоит из следующих компонентов:

• 1 — устройство капроновой рамы;
• 2 — магнитопроводы, эти элементы изготовлены из стали;
• 3 — комплект намотки, для которого используется тонкая медная проволока;
• 4 — слой изоляции электрической цепи, чаще всего в виде эмали или смолы.

Нестабильная работа контроллера вызывает временные перебои в подаче топлива. Во время работы устройства модуль управления автомобилем, который представляет собой микроконтроллер, обеспечивает правильное положение поршня в заданное время для каждого цилиндра двигателя внутреннего сгорания.

Чтобы обеспечить регулировку с помощью устройства, процесс основан на следующем алгоритме:

• Коленчатый вал силового агрегата снабжен специальной шестерней. На нем нет двух шестеренок, сделано это специально.
• Когда коленчатый вал двигателя машины начинает двигаться, все зубья перемещаются в непосредственной близости от контроллера. Это способствует сильным искажениям его магнитного поля.
• Сигналы генерируются в индукционной катушке регулятора при движении вала. Пакетные импульсы передаются в информационную базу, которая находится в памяти микроконтроллера. Две шестерни, отсутствующие на валу, считаются начальной, а также нулевой точкой. Из-за отсутствия этих шестерен микропроцессорный блок проводит диагностику исходного положения коленчатого вала.
• Затем микропроцессор в автомобиле подсчитывает количество сигналов, отправленных устройством. Затем через определенное время определяется положение коленчатого вала.
• Затем обработанные импульсные данные отправляются блоком управления на контроллер, используемый для активации топливной форсунки. Последний подает топливо в систему зажигания.

Если датчик положения коленчатого вала работает нормально, двигатель автомобиля будет работать на максимальной мощности. Приводной установке потребуется минимальное количество топлива для достижения максимальной мощности.

Разновидности датчиков

Отдельно стоит обсудить разные типы устройств:

• Магнитная индукция ДПКВ. Устройства этого типа не требуют отдельного аккумулятора для питания. Значение напряжения в определенное время инициализируется для импульса модуля управления. Это происходит, когда синхронизирующая шестерня проходит через магнитное поле. Магнитное полепоявляется вокруг регулятора, а само устройство контролирует скорость вращения вала и может использоваться в качестве регулятора скорости.
• Драйвер Холла, его работа основана на эффекте Холла. Это указывает на то, что текущая передача начинается, когда к устройству применяется переменное поле. Ролик синхронизатора сам задействует поле с помощью шестерен, которые влияют на поле, возникающее вокруг контроллера. Блок управления на эффекте Холла, используемый в качестве распределителя зажигания.
• Устройство оптического типа. Этот тип драйвера включает вал, который выполняет синхронизацию с отверстиями или зубьями. Мишень вызывает перекрытие светового потока между диодным элементом и приемником. Последний преобразует полученный световой поток в сигнал. В результате на модуль микропроцессора подается напряжение.

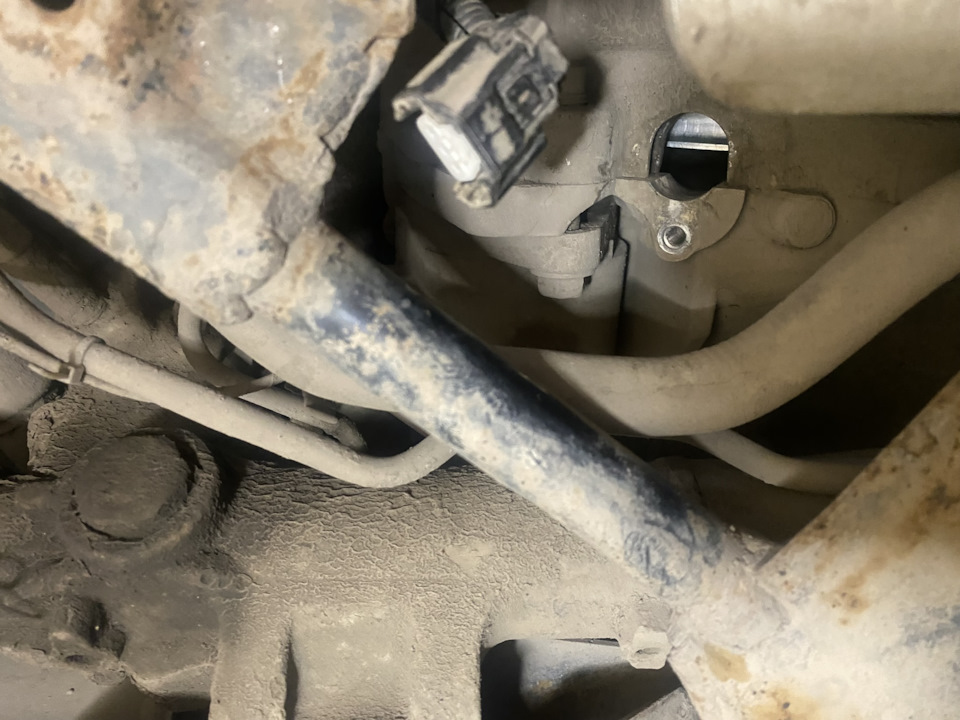

Где находится датчик коленвала?

Контроллер установлен в моторном отсеке на специальном кронштейне. Последний расположен в центральной части вала на силовом агрегате генераторной установки. В современных машинах ДПКВ обычно располагается не у стены, а в небольшом зазоре рядом с валом шестерни. Зазор от 1 до 1,5 мм.

Основные признаки неисправности ДПКВ

Неисправный датчик или неисправность датчика устройства можно распознать по признакам:

• Двигательная установка машины начала детонировать. При работе двигателя на холостом ходу или увеличении оборотов двигателя происходит стук гидрокомпенсаторов. Так называемые штифты могут стучать при движении в гору на низких оборотах двигателя.
• Двигатель машины уже не такой стабильный, как раньше. Обороты двигателя могут резко упасть на холостом ходу или переключиться на более высокую скорость. Автомобиль может застрять на холостом ходу, если он застрял в пробке или на стоп-сигналах.
• Привод может не вращаться с правильной скоростью, даже если он работает на максимальной мощности.
• Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать никаких действий.
• Существенно ухудшаются аэродинамические свойства и характеристики машины.
• Генератор может не запуститься. Двигатель может не запуститься или может загореться и внезапно выключиться.
• Нет искры при зажигании. Он может не появляться вовсе или происходить с определенной частотой.

Если владелец транспортного средства обнаружил три и более «симптома» неисправности ДВС, устройство необходимо заменить.

Следует отметить, что описанные неисправности не всегда указывают на неисправность контроллера. Они также могут указывать на другие нарушения в работе привода. Например, резкое изменение мощности двигателя и падение оборотов указывает на засорение топливного насоса или подключенных к нему магистралей. Симптомы некорректной работы камеры сгорания могут появиться из-за загрязнения гнезда подключения датчика.

Канал Govorun4eg Auto показал признаки неисправности клапана регулировки высокого давления на практике.

Как проверить ДПКВ на работоспособность?

Проверить работу ДПКВ можно тремя способами:

• с помощью мультиметра или аналогичного тестового устройства;
• с помощью мультиметра или аналогичного тестового устройства; — с помощью комбинированного теста;
• С помощью осциллографа.

Диагностика датчика положения коленвала омметром

С помощью омметра можно проверить обмотку регулятора, чтобы измерить значение сопротивления. Если омметр недоступен, можно использовать мультиметры. В результате диагностики на исправном датчике значение сопротивления должно быть в пределах 550-750 Ом.

Сам процесс тестирования заключается в измерении сопротивления катушки индуктивного регулятора. Если это оборудование выйдет из строя, неисправность повлияет на параметр рабочего сопротивления. Поэтому перед началом проверки следует установить соответствующий диапазон и провести диагностику правильной работы прибора с помощью измерительных датчиков.

Метод проверки датчика коленвала омметром считается наиболее простым в исполнении, но стопроцентного результата не дает.

Николай Ваганов продемонстрировал процедуру диагностики датчика коленвала с помощьюмультиметр.

Комплексная диагностика датчика положения коленвала

Если есть какие-либо признаки неисправности датчика коленчатого вала, можно использовать сложный метод проверки. Этот метод диагностики сложен по исполнению, но более точен. Для его изготовления понадобится набор устройств и аксессуаров, которые есть не на каждой СТО.

Для выполнения задания вам потребуются:

• мегомметр;
• устройство преобразования сети, которое будет использоваться для декодирования информации;
• Традиционный пример измерителя индуктивности;
• Мультиметр или цифровой вольтметр.

При проведении комплексной диагностики датчика коленвала рекомендуется поддерживать температуру в пределах 20-22 градусов. Это условие необходимо для обеспечения правильных значений, которые будут выдаваться устройством.

Особенности комплексной диагностики устройства:

• С помощью омметра или другого тестера проводится диагностика значения рабочего сопротивления.
• Величина индуктивности измеряется на обмотке регулятора индуктивностью. Если датчик Полученное значение должно быть в пределах 250-400 мГн.
• Затем проводится процедура измерения величины сопротивления изоляционного слоя. При подаче напряжения 500 В значение рабочего параметра должно составлять примерно 20 мОм. Сетевой трансформатор потребуется в случае периодического намагничивания регулятора. Если устройство исправное, все значения, полученные в результате теста, будут в указанных пределах.

Еще один уникальный вариант диагностики контроллера был показан на канале HF Auto Electric — с помощью ключа.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что проверяется не только элемент коленчатого вала, но и его конструкция при работе двигателя. Суть диагностики заключается в подключении осциллографа к контроллеру и контроле сигналов с помощью пиктограмм, которые от него отходят. Во время проверки отключать датчик от привода не требуется, так как все операции будут выполняться при работающем двигателе.

• Провод с черной клеммой подключается к массе или «массе» силового агрегата автомобиля.
• Затем байонетный щуп устанавливается на сигнальные штыри самого контроллера. Подключение происходит параллельно. Чтобы идентифицировать выходной сигнал, соответствующий разъем должен быть помечен буквой A.
• Следующим шагом будет подключение второго щупа диагностического прибора. Разъем подключается к аналоговому входу через компьютер или ноутбук. Программное обеспечение должно быть предварительно установлено и настроено на другом устройстве.
• Когда все электрические цепи подключены правильно, сигнал осциллографа появится на экране компьютера. Он будет построен в виде графика. Импульсное напряжение задается на входе диагностируемого контроллера.
• Для диагностики устройства необходимо указать специальный режим вывода графика. Этот режим называется индуктивным коленчатым валом. После настройки всех параметров установка запускается. Затем отслеживаются все параметры контроллера.

Если от контроллера поступит импульс, не соответствующий номинальным параметрам, генератор будет явно дергаться. Могут возникнуть трудности при запуске двигателя.

Появление таких неисправностей при контроле выходных импульсов от контроллера укажет на следующие проблемы:

• недоработки конструкции контроллера;
• повреждение элемента, предназначенного для взаимодействия с валом синхронизатора;
• сбои в работе зубных рядов.

Точное определение того, какой элемент неисправен, возможно после полной диагностики типа смены пульсовой волны. Обычно заменяют не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.

Канал «Диагностика автомобилей» рассказал об особенностях тестирования ДПКВ с помощью карманного осциллографа.

Как заменить ДПКВ?

КСодействуйте разборку и процедуру регулировки или замены контроллера, к нему подключено провод длины 50-70 см. Эта линия оснащена специальными ключевыми крышками. Чтобы настроить положение контроллера, отрегулируйте шайбу, прикрепленную к сидению устройства. Процедура регулирования этой шайбы может осуществляться в семинаре или на сервисной станции. Правильная регулировка позволит вам избежать быстрого пробоя совокупных цилиндров и снизить расход топлива.

Алгоритм действий для обмена контроллерами:

• Контроллер отключается от напряжения, чтобы сделать это, отсоедините вилку с помощью проводки устройства.
• С помощью гаечного ключа открутите винт, который защищает устройство к сайту установки.
• Сам водитель демонтирован.
• Незаврежденный контроллер должен быть размещен на его месте. Устройство, фиксирующее устройство, прикручено назад. Вилка с проводами подключена.
• После монтажа контроллера необходимо выполнить тест измерения зазора. Луз между зубами приводной команды генератора и проверяют ядро ​​регулятора. Набор TENTETTE используется для измерения этого параметра. Размер зазора должен составлять от 0,39 до 0,41 мм, предпочтительно 1 мм.

Если диагностика показывает, что клиренс отличается от необходимого значения, отрегулируйте положение контроллера. Или нужно избавиться от существующих загрязняющих веществ. После замены, запустите двигатель сгорания и диагностируйте правильность работы.

Источник

Обновлено: 23.06.2023

Работоспособность современного автомобиля невозможно представить без большого количества различной электроники. Ведь она невероятно облегчает и улучшает многие процессы во время использования автомобиля. Все эти системы очень важны для отлаженной работы всего автомобиля. Но среди них есть датчик, без которого вы не сможете завести авто – датчик положения коленвала.

Функции и назначение

Принцип, по которому работает ДПКВ, сложностью не отличается. Датчику необходимо образовывать индуктивные сигналы . В тот момент, когда зубья колеса, вращающего коленчатый вал, минуют сердечник датчика, генерируются импульсы переменного тока. Иначе говоря, ДПКВ представляет собой электромагнитный датчик. В топливной системе он поддерживает синхронное выполнение работы топливных форсунок вместе с зажиганием. Автолюбителям важно знать, что это очень важная деталь, без которой не будет качественной работы топливной системы, а двигатель не будет заводиться.

Сегодня большое количество разных ДПКВ, так как мировой автопарк представлен моделям транспортных средств с самыми различными характеристиками. Но вне зависимости от характеристик все датчики имеют основные функции, не разнящиеся от модели к модели: запуск двигателя или синхронизация форсунок мотора. Выполняет свою работу ДПКВ вместе с диском синхронизации , что позволяет генерировать специальные импульсы. Если датчик начинает неправильно выполнять свои функции, топливная система не может образовать необходимую для исправной работы ДВС топливно-воздушную смесь. Вследствие этого автомобиль практически полностью теряет свою производительность. Давайте попробуем подробнее разобрать механизм работы. В датчике генерируются импульсы, которые полностью соответствуют моменту движения зубцов около торцов детали. Максимальное значение перемены напряжения и частота последовательности импульсов будут прямо пропорциональна оборотам двигателя.

Рассмотрим типы ДПКВ

Также важной задачей датчика положения коленвала является определение позиции, в которой находится газораспределительный механизм . В свою очередь, эта информация влияет на запуск двигателя и последующий впрыск топливной смеси. Сегодня производители чаще всего устанавливают три основных типа датчиков:

• Магнитный датчик . У него есть большой функциональный плюс, заключающийся в автономности. Для выполнения работы датчик не использует сторонние источники энергии. Для передачи сигнала, напряжение увеличивается в момент, когда зуб синхронизации перемещается через магнитное поле, которое образуется вокруг ДПКВ. Кроме своей основной задачи он также служит датчиком скорости. Именного такого типа датчик чаще всего ставится на заводе-изготовителе;
• Оптический датчик . Он может захватывать генерирующийся поток света. Далее происходит передача импульса блоку регулировки работы двигателя. С помощью этих сигналов электронный блок имеет возможность правильно выполнять контроль над форсунками и в целом работой бензонасоса. Проводя параллель с магнитным датчиком вы заметите различия в конструкции и физическому принципу работы, но не заметите разницы в конечном результате;
• Датчик Холла . Его работа полностью базируется на эффекте Холла. Движения тока происходит вследствие сближения датчика к меняющемуся магнитному полю. Также его используют как анализатор распределителя зажигания.

Подробнее об конструкции датчика и его составляющих

Чтобы окончательно понять важность этой детали, стоит напомнить, что при неработающем датчике вы будете неспособны привести автомобиль в движение, а если быть точнее, завести двигатель.ДПКВ дает возможность ЭБУ работать синхронно с механизмом распределения газа в моторе авто. Таким образом, он обеспечивает надежную работу топливной системы , гарантируя отлаженный впрыск топлива.

Давайте подробнее рассмотрим конструкцию датчика и разобьем ее на элементы:

• Корпус в виде цилиндрической формы, материалом для него может служить как пластик, так и метал;
• Основа, оборудованная фланцем и специальным отверстием для установки детали;
• Кабель, служащий для передачи информации, и блок управления длиной примерно 60–70 см ;
• Трехконтактная вилка соединителя.

Находиться ДПКВ на специальной опорной конструкции вблизи фрикционного колеса привода генератора. Он имеет корпус подобный корпусам других датчиков, но, в свою очередь, оснащен довольно длинным проводом, так как находится в очень неудобном месте. Этим проводом он подключен к бортовой системе.

Признаки неисправности и их причины

Итак, подробно разобрав назначение ДПКВ становиться понятно, что неисправность этой детали выводит из строя всю топливную систему. Чтобы уберечь себя от неожиданных поломок, а в особенности при длительных поездках, проводите диагностику датчика и по необходимости производите замену. Но перед этим обязательно ознакомьтесь с тем, на что желательно обращать внимание. Перво-наперво водителю нужно запомнить, что датчик положения не может работать с переменной производительностью. Другими словами, он или выполняет свою задачу хорошо, или не выполняет ее вообще. Так что если же датчик пришел в непригодность, он становится абсолютно неремонтопригодным.

Причин, по которым устройство могло сломаться не так уж и много. В большинстве случаев поломке сопутствуют регулярные температурные перегрузки, которые плохо сказываются на состоянии устройства. Корпус и начинка медленно, но верно разрушаются. То же касается кратковременных перепадов температур. Также датчик не сможет долго работать в условиях высокой влажности.

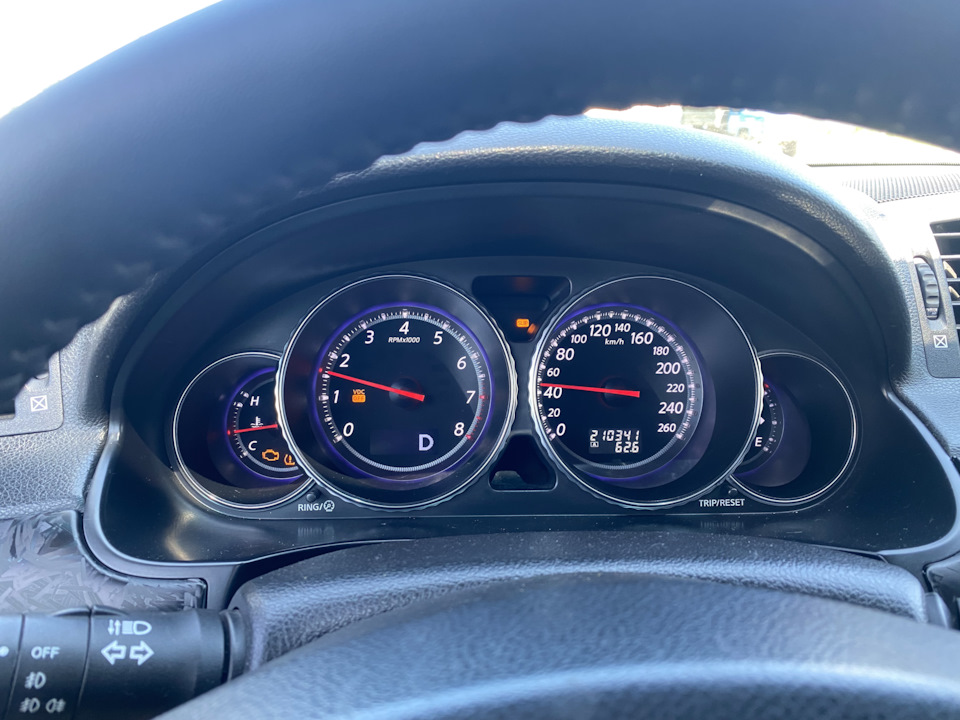

Также обращайте внимание на датчик состояния двигателя ( check engine ). Если и он, и проводка исправны, придется проверять ДПКВ. Если ваш автомобиль датчиком состояния двигателя не оборудован, можно обойтись и без него. Вот на что нужно обратить внимание:

• Машина глохнет, так как нет холостых оборотов;
• Нет реакции автомобиля на попытку старта зажигания;
• Постоянно глохнет двигатель во время движения машины;
• Производительность двигателя значительно уменьшается;
• Во время повышенной нагрузки в двигателе происходит детонация.

Если вы заметили несколько или одну из этих проблем, то есть смысл не выжидать, а сразу ехать на СТО. Там специалисты с необходимым оборудованием быстро выяснят конкретную неисправность и устранят ее. Также вас проконсультируют о том, как избежать этих неприятностей при дальнейшей эксплуатации автомобиля.

В случае отсутствия быстрого доступа к станции технического обслуживания или же вашему нежеланию обращаться к посторонним людям, вы можете своими силами выполнить диагностику датчика коленвала.

Проверяем датчик самостоятельно

До того как пускать в действие различные приборы, проведите визуальный осмотр устройства. Если в глаза бросаются различные механические повреждения, то дальнейшие действия не имеют смысла – с вероятностью 99% датчик придется менять.

Если визуально никаких неполадок незамеченно, вы можете сделать главное — проверить сопротивление в обмотке устройства. Выполнить это можно при помощи мультиметра. Результаты диагностики должны показать сопротивление в районе 650–850 Ом . После можете проделать следующий этап диагностики и посмотреть, как ДПКВ реагирует на металл.

Рядом с ДПКВ ускоренно проносят какой либо металлический предмет и в том случае если прибор покажет перемены в напряжении – датчик находится в рабочем состоянии.

Если мотор прекратил заводиться, то сначала обратите внимание на присутствие питания и искры на форсунках. Далее, с любой свечи зажигания снимают кабель, после чего его подносят к двигателю, при этом прокручивая стартер. Если после проделанных действий мы наблюдаем отсутствие искры, можно предположить, что ДПКВ не выполняет свою задачу. Во время работы будьте как можно осторожнее. В момент образования искры мощный разряд тока может запросто привести ЭБУ мотора в непригодность.

Наличие тока на форсунках можно определить с помощью мультиметра или же обыкновенной лампочки, которая подключается к разъему форсунок. При правильно работающем датчике в момент оборотов стартера образуется напряжение и лампочка загорается. Если подобного не случилось, то вы имеете дело с неисправным ДПКВ.

Бренды, которым можно довериться

Итак, у вас на руках неисправный датчик и вы ищете ему замену. Самым правильным и надежным выбором будет оригинальная деталь, которая устанавливалась на заводе производителем. По VIN-коду вы легко сможете подобрать себе дорогостоящий оригинал или ближайший к нему аналог. Есть и другой вариант. Укажите менеджеру параметры автомобиля: года выпуска, модель, кузовной тип и мощности двигателя.

Самыми качественными считаются аналоги вот этих производителей:

• Blue Print (Великобритания);
• FACET (Италия);
• ERA (Италия);
• FEBI (Германия).

Из всего списка отдельно отметим FEBI . Продукция данного бренда сочетает в себе немецкое качество с приемлемым ценником. Бесспорным лидером в плане качества является Blue Print , но не каждый захочет платить такие деньги за деталь, которые многие считают чуть ли не расходником.

Из бюджетных вариантов можно обратить внимание на продукцию этих брендов:

• Mobiletron (Великобритания);
• FAE (Испания);
• MAXGEAR (Польша).

Коротко про самостоятельную замену

Итак, после диагностики старого датчика и при выявлении неполадок в работе встает вопрос о замене. И если очень хочется сделать эту процедуру самому, то необходимо заострить внимание на величине зазора в промежутке сердечника датчика и диска синхронизации, так как у различных моделей этот зазор имеет свою форму. Непосредственно сам процесс снятия старого устройства не составит никакого труда.

Описать его невозможно, так как нет никакой уникальной формулы из-за технических особенностей разных автомобилей. И также не помешает, если закреплять новый датчик вы будете с помощью старых болтов . Это обусловлено тем, что они не создадут лишних колебаний или непредвиденных люфтов.

В свою очередь, глубину установки вы легко сможете отрегулировать при помощи шайбы. Она должна предоставляться в одном комплекте с ДПКВ.

Вывод

Подводя итоги, сразу становится понятно, насколько важна целостность всех деталей механизма для его отлаженной работы. Ведь, казалось бы, от простого датчика с несложным механизмом может перестать функционировать весь автомобиль. Чтобы не допустить такой ситуации необходимо помнить о признаках поломки и при их появлении моментально решать проблему.

Есть три основных вида датчиков, но все они созданы для выполнения одной задачи . А также если вы часто совершаете длительные поездки не лишним будет купить себе запасной датчик, ведь никто не знает, какая поломка может застать вас врасплох. К тому же самостоятельная замена ДПКВ не требует никаких особых навыков и специальных инструментов.

С другими новостями автомира можно ознакомиться здесь .

Если Вам понравилась публикация, поделитесь новостью в социальных сетях и подписывайтесь на канал .

От состояния датчика положения коленчатого вала (ДПКВ) напрямую зависит возможность запуска двигателя автомобиля. Деталь считается надёжной и способна прослужить сотни тысяч километров пробега без замены. Но зачастую выход ДПКВ из строя происходит внезапно. После стоянки водитель пытается запустить двигатель, а этого не происходит. Подобная ситуация может застать врасплох и принести немало проблем.

Датчик коленвала имеет достаточно простое устройство, что обеспечивает его высокий уровень надёжность и длительный срок службы. Тем не менее, рано или поздно даже он может выйти из строя и потребовать замены. Запустить двигатель с неисправным ДПКВ без дополнительного вмешательства невозможно . В условиях цивилизации всегда можно купить новый датчик и заменить его, но что делать, если проблема застала в дальней дороге или за городом, где поблизости нет автомагазинов?

Многие водители предусмотрительно возят с собой запасной датчик положения коленчатого вала. Заменить его на большинстве автомобилей не так сложно, да и стоит он относительно недорого. Такой подход считается наиболее правильным, особенно если приходится часто уезжать за город. Если же запасного датчика с собой не оказалось, то можно воспользоваться старым способом, позволяющим запустить двигатель с неисправным ДПКВ .

Рабочая часть датчика находится в блоке двигателя, обычно доступна сбоку или снизу. От неё идёт провод с разъёмом, подключаемым к блоку. Для возвращения работоспособности системы потребуется обмоточная медная проволока. Её можно поискать на месте или взять из реле узла автомобиля , от которого можно временно отказаться для запуска двигателя и движения.

Снимаем датчик положения коленвала, очищаем его и место установки, которое зачастую покрыто слоем грязи. На рабочую часть конструкции нужно намотать плотную бумагу или аналогичный материал, не имеющий клеющих свойств.

Берём медную проволоку, отмеряем примерно метр и отводим её в сторону. Оставшуюся часть начинаем наматывать поверх бумаги. Для успешного результата понадобится примерно 150 витков, на работу уйдёт 5-7 минут. Витки можно наматывать друг на друга, не стоит распределять их широко, достаточно уместить на 5-7 миллиметрах.

После намотки нужного количества витков обратный конец также обрезаем с запасом порядка метра. Снимаем получившуюся «катушку» вместо с бумажной подкладкой и убираем из-под неё бумагу. Теперь концы медной проволоки нужно 3-4 раза продеть внутрь и получить следующий результат.

Теперь осталось вставить ДПКВ в его место, как только он начнёт появляться, надеть на него катушку.

В современных двигателях внутреннего сгорания датчик положения коленчатого вала отвечает за согласование работы механизма газораспределения, подавая сигналы в электронный блок управления. Это позволяет своевременно производить каждый из тактов сжатия, что является главным условием работы любого ДВС. Таким образом, выход из строя ДПКВ приведет к серьезным проблемам и, как минимум, машина не заведется.

Признаки неисправности ДПКВ

Выделяют такие симптомы неисправности датчика коленвала:

1. При необходимости набрать скорость, например, при обгоне, двигатель тянет слабее обычного. Это связано с тем, что датчик не передает необходимого количества данных для выставления нужного угла зажигания и подачи оптимального количества топливной смеси.
2. Увеличение расхода топлива. Поскольку нет достоверных данных, ЭБУ дает команду на впрыск топлива в неправильный момент. Смесь не полностью сгорает, а топлива, чтобы обеспечить требуемый режим движения, требуется больше.
3. Пропуски тактов зажигания. Неправильно переданные данные о моменте зажигания приводят к тому, что в цилиндрах пропускаются моменты зажигания воздушно-топливной смеси.
4. Сильная вибрация при холостом ходе или плавающие обороты тоже сигнализируют о неисправности в работе датчика коленчатого вала. Особенно явственно это чувствуется на холодном двигателе.
5. Трудности при запуске двигателя. Это связано с тем, что ЭБУ не получает нужных данных о времени впрыска. Во многих случаях мотор вообще не заводится, поскольку компьютер отказывается подавать топливо в камеры сгорания, не получив ожидаемого сигнала от датчика.

Видео: Датчики коленвала и распредвала: принцип работы, неисправности и способы диагностики.

Как проверить состояние датчика коленвала

Если двигатель не запускается, есть способ проверить датчик положения коленчатого вала без использования современного оборудования. Это можно сделать, не прибегая к сложным манипуляциям.

Для проверки датчика коленвала без мультиметра и других сложных приспособлений, потребуется сделать несколько простых шагов. Перед началом работы нужно определить, где находится датчик, после чего снять его с блока, поднять наверх в подкапотном пространстве и снова подключить к нему колодку контактов. Затем открыть двери салона и приподнять заднее сидение так, чтобы снаружи автомобиля был слышен звук работающего бензонасоса.

Далее проводится проверка ДПКВ, для чего требуется включить зажигание и подождать, пока перестанет качать бензонасос. Берем металлический предмет, подойдет обычный рожковый ключ на 10 или 12, и приставляем его к сердечнику, после чего резко отрываем. В этот момент должен сработать бензонасос, что определяется по характерному звуку. Сделав тест 2-3 раза, можно убедиться, что датчик находится в рабочем состоянии. Если же бензиновый насос не срабатывает – датчик вышел из строя и требует замены.

Такая диагностика ДПКВ не дает полного представления о его работе. Данный тест говорит о том, что сигнал подается в ЭБУ и воспринимается им. Если при передаче данных в ЭБУ есть какие-то неточности, потребуется более сложная диагностика.

Можно ли завести инжекторный двигатель без датчика положения коленчатого вала

Если двигатель не заводится из-за датчика коленчатого вала, а до СТО далеко, при этом буксировка или эвакуация представляется проблематичной, можно выйти из положения, изготовив конструкцию, которая временно заменит ДПКВ. Поскольку часто причина поломки – сгоревшая обмотка электромагнита, временно восстановить его работу можно при помощи подручных средств.

Сначала нужно найти сам датчик, который находится возле зубчатого колеса. Он удерживается специальным креплением и бывает сильно загрязнен. Чтобы облегчить доступ к детали, лучше предварительно снять защитную крышку, закрывающую ремень или цепь ГРМ.

После демонтажа и тестирования датчика коленвала, чтобы убедиться, что именно он вышел из строя, устройство отключается от контактной колодки, которая выводится в верхнюю часть подкапотного пространства. Для дальнейшей работы понадобится тонкая медная проволока с изолирующим покрытием, которая есть в любом автомобильном реле.

На цилиндрическую часть, закрывающую сердечник, аккуратно наматывается полоска бумаги в несколько слоев. Это нужно, чтобы потом снять намотанный провод. Для его намотки оставляется один свободный конец длиной не менее 80 см, можно немного больше, который будет подключаться в колодку ДПКВ.

Намотка делается из 150 витков, ее ширина не должна превышать 5-6 мм, чтобы ее можно было надеть на корпус датчика. Когда получившаяся катушка имеет нужное количество витков, отмеривается второй конец такой же длины в 80 см, и проволока обкусывается. Важно наматывать провод не слишком плотно, чтобы его можно было снять с корпуса вместе с бумажной гильзой.

Снятая с корпуса катушка укрепляется свободными частями провода, продевая их во внутрь и охватывая весь моток получившимся кольцом. В результате получается компактная катушка, воздействующая на сердечник датчика при пропускании через нее тока.

Датчик вставляется на место, и как только он появляется из крепления, катушка надевается поверх его корпуса. Для этого могут понадобиться вспомогательные предметы, например, кусочек проволоки или обычный прутик. Нужно следить, чтобы провода катушки не провисали и не цеплялись за края. После этого окончательно затягивается крепежный болт.

Оставшиеся длинные концы оборачиваются вокруг корпуса. Это нужно, чтобы при работающем двигателе из-за вибрации катушка не соскользнула с корпуса ДПКВ. При этом не нужно бояться замыкания, поскольку в реле провода изолированы слоем специальной эмали.

Оставшиеся части концов провода катушки поднимаются непосредственно к колодке для подключения, их крайние части обжигаются или механически очищаются от изоляции и помещаются в контакты колодки. Чтобы улучшить проводимость, их уплотняют спичками или другим материалом.

По окончании монтажа этой конструкции можно попытаться завести двигатель с неисправным датчиком положения коленчатого вала обычным способом. Опыт показывает, что проблем с этим не возникает, поскольку новая катушка успешно выполняет роль вышедшего из строя электромагнита. Если мотор не запускается, рекомендуют проверить плотность контактов в колодке, не помогает – поменять провода местами. Проявив достаточное упорство, вы все же запустите двигатель.

Заключение

Запуск двигателя с самостоятельно отремонтированным датчиком – это временная мера, которая позволит добраться до гаража или станции техобслуживания. Опытные водители решают проблемы, заметив первые признаки неисправности ДПКВ, которые были описаны выше, чтобы машина не остановилась в самый неподходящий момент.

Помните: работа двигателя в нештатных режимах при неисправном датчике коленвала приводит к его ускоренному износу и увеличенному расходу топлива.

По сути, датчик положения коленвала служит аналоговым передающим устройством для синхронизации процесса воспламенения топливной смеси в камерах сгорания ДВС именно в момент ее сжатия поршнем. Сигнал передается в бортовой компьютер, сам датчик смонтирован возле маховика мотора.

Назначение датчика ДПКВ

В электронных системах зажигания современных машин впрыск топливной смеси в цилиндры и подачу искры со свечи зажигания после ее сжатия осуществляет бортовой компьютер. Датчик ДПКВ служит для определения пространственного положения поршней в каждый момент времени. Именно этот электронный прибор передает сигнал в ЭБУ для осуществления указанной последовательности действий электронным зажиганием авто.

Независимо от того, какой модификации эксплуатируется датчик коленвала признаки неисправности этого прибора выражаются в отсутствии искры/впрыска топлива или нарушении этого цикла. Другими словами – ДВС либо невозможно завести, либо мотор глохнет самопроизвольно через некоторое время. Это указывает, что сигнал о положении поршня в нижней и верхней мертвой точке искажается.

Реже получает повреждения провод, связывающий ДПКВ с ЭБУ, в этом случае сигнал не поступает в бортовой компьютер, работа двигателя невозможна в принципе.

На каких ДВС устанавливается?

Подобное устройство не может монтироваться на машины без бортового компьютера и на карбюраторные моторы. Поэтому ДПКВ присутствует только на дизелях и инжекторных двигателях. Чтобы узнать расположение датчика коленвала, необходимо учесть особенности его работы:

• на коленвалу крепятся детали кривошипно-шатунной группы, шкивы и маховик;
• КШМ спрятан в поддоне, на шкивы надеты ремни одноименных передач, поэтому закрепить возле этих деталей датчик очень сложно;
• маховик является самой крупной деталью, относится сразу к нескольким системам двигателя, поэтому подключение ДПКВ осуществляется возле него для обеспечения быстрого доступа во время замены.

Внимание: Датчик положения коленвала считается не ремонтопригодным электронным устройством. Его диагностируют и заменяют при выявлении неисправностей целиком.

Датчик ДПРВ

Кроме датчика коленвала в ДВС может устанавливаться датчик ДПРВ, отвечающий за подачу топливной смеси и искры в конкретный цилиндр двигателя. Он является не основным электроприбором, в отличие от коленчатого вала устанавливается на распределительный вал. Вторым его названием является датчик фаз импульсного типа.

Если ДПРВ неисправен, мотор работать не перестанет, но форсунки будут срабатывать чаще в два раза в попарно-параллельном режиме до устранения неполадок.

Конструкция и принцип действия датчика коленвала

Чтобы датчик мог передать сигнал через провод микроконтроллеру ЭБУ, используется следующий принцип:

1. два зуба маховика специально пропущены;
2. при вращении целых зубьев маховика возле ДПКВ они искажают магнитное поле, возникающее в катушке прибора;
3. в момент прохождения возле датчика участка венца с отсутствующим зубом помехи исчезают;
4. устройство передает сигнал об этом в ЭБУ, а компьютер определяет точное положение поршней в каждом цилиндре.

Корректная работа возможна только при зазоре 1 – 1,5 мм между зубьями венца маховика и электродом прибора. Поэтому над посадочным гнездом ДПКВ находятся регулировочные шайбы. А подходящий от ЭБУ провод 0,5 – 0,7 м длины оснащен разъемом под ключ.

Программное обеспечение ЭБУ позволяет вычислить положение поршней в I и IV цилиндрах при поступлении сигнала и направление вращения вала. Этого достаточно, чтобы правильно сформировать сигналы на датчик подачи топлива и зажигания.

Оптический

Конструктивно этот датчик выполнен из светодиода и приемника. Сигнал возникает в приемнике при прохождении участка маховика со сточенными зубьями, поскольку в этот момент луч светодиода не перекрывается остальными целыми зубцами.

Эти простейшие действия не позволяют задействовать прибор для каких либо дополнительных операций. Если возникла поломка (рассинхронизация зажигания), производится замена ДПКВ вместе с проводом.

Датчик Холла

Работающий по принципу разницы потенциалов в поперечном сечении металлов (эффект Холла) датчик положения коленвала обладает дополнительной функцией распределения зажигания в камеры сгорания цилиндров.

Достаточно простой принцип работы датчика основан на возникновении напряжения за счет изменения магнитного поля. Без маховика с двумя сточенными зубьями этот прибор работать не будет.

Индуктивный

В отличие от предыдущих модификаций, магнитный датчик положения коленвала работает на основе электромагнитной индукции:

• вокруг прибора постоянно генерируется поле;
• напряжение для сигнала микропроцессору возникает только при прохождении участка венца маховика с отсутствующими зубцами.

Контроль положения вала – не единственная опция этого прибора, дополнительно он служит датчиком скорости вала.

Поскольку магнитный прибор и датчик Холла являются многофункциональными устройствами, они и используются в двигателях чаще всего.

Расположение ДПКВ

Даже при плотной компоновке узлов и агрегатов машины под капотом, производители стараются обеспечить доступность ДПКВ для быстрой замены в дороге. Поэтому понять, где находится датчик коленвала, достаточно просто:

• он расположен между шкивом генератора и маховиком;
• провод достаточно длинный, чтобы свободно подключить его в бортовую сеть;
• на посадочном месте имеются прокладки регулировочные для выставления зазора 1 – 1,5 мм.

Благодаря головке под ключ снять датчик сможет, даже начинающий водитель.

Основные неисправности

Традиционно для большинства электроприборов бортовой сети некоторые симптомы неисправности датчика коленвала определяются визуально. Например, если загорелся Check на приборной панели, у водителя имеется прибор для считывания кода ошибки, контроллер покажет кол 19 или 35.

Гораздо чаще найдутся другие неисправности:

• самопроизвольное глушение двигателя;
• отсутствие запуска;
• экстренная работа форсунок/инжекторов вдвое чаще положенного цикла (отказ ДПРВ).

Потребоваться ремонт может при механических повреждениях прибора. Например, если на поверхность венца маховика попала грязь, сторонние предметы, сигнал будет ими искажен.

Диск синхронизации может случайно намагнититься во время диагностики. В этом случае ремонт заключается в размагничивании по специальной методике с помощью трансформатора на СТО.

Если сопротивление обмотки катушки не соответствует указанным параметрам, владелец авто обычно узнает об этом по косвенным признакам:

Внимание: Поскольку указанные неисправности могут быть вызваны другими причинами, лучше посетить СТО для компьютерной диагностики. В крайнем случае следует проверить датчик коленвала доступными методами.

Диагностика ДПКВ и ДПРВ

При перебоях в работе ДВС причин может быть множество. Однако, несмотря на несколько неудобное расположение, диагностика датчика коленвала является наименее трудоемким процессом. Затем по результатам поломку можно искать дальше или произвести замену датчика коленвала, если проверка выявила его неисправность. Принцип диагностики – от простого к сложному, то есть, визуальный осмотр, затем проверка омметром, далее осциллографом или на компьютере.

Внимание: Для проверки ДПКВ рекомендуется демонтировать, поэтому сразу же следует поставить метку его положения относительно корпуса.

Визуальный осмотр

Поскольку установка датчика производится с регулировкой зазора, вначале необходимо проверить это расстояние штангельциркулем. Дальнейшими шагами, как проверить датчик коленвала визуально, являются:

• выявление посторонних предметов между ним и маховиком;
• нахождение грязи в месте отсутствующих зубьев диска синхронизации;
• выработка или поломка зубьев (очень редко).

В принципе, на этом этапе никаких сложностей у владельца машины не возникает. Дальнейшую проверку нужно производить приборами, лучше мультиметром (тестером), который можно переключить в режим омметра, вольтметра и амперметра.

Омметром

На этом этапе проверка датчик положения коленвала не требует специальных знаний и опыта:

1. мультиметр устанавливается в положение омметра (2000 Ом);
2. замеряется сопротивление тестером на катушке датчика;
3. его величина колеблется в интервале 500 – 800 Ом;
4. любое другое значение автоматически указывает на то, что необходим ремонт ДПКВ.

Поскольку датчик вполне доступен по цене, его меняют целиком. Зная, где он располагается, снимать его нужно при отключенных клеммах АКБ ключом.

Глубокая проверка

Перед тем, как заменить датчик коленвала, рекомендуется комплексная проверка. Основными условиями для ее проведения являются:

• комнатная температура (20 градусов);
• наличие трансформатора, омета, вольтметра, измерителя индуктивности и мегомметра.

Последовательность проверки выглядит следующим образом:

1. на обмотку трансформатором подается 500 В;
2. сопротивление изоляции должно быть в пределах 20 Мом;
3. индуктивность катушки составляет 200 – 400 мГн.

Если указанные параметры находятся в пределах нормы, а на панели горит ошибка Check, значит причина неисправности кроется в других узлах ДВС. От датчика сигнал передается без искажений. В случае отклонения любой характеристики от номинала необходима замена датчика положения коленвала.

Осциллографом на СТО

Кроме неподъемной для рядового автолюбителя цены, осциллограф требует высокой квалификации пользователя. Поэтому, если стоит вопрос профессиональной диагностики ДПКВ, лучше съездить в специализированный автосервис.

Проверка проводится по месту, провод не отключается от ЭБУ:

1. на приборе выставляется режим InductiveCrankshaft;
2. зажим осциллографа зацепляется на массу;
3. один разъем подсоединяется к USBAutoscopeII, второй на А-клемму датчика;
4. двигатель прокручивается стартером или запускается по мере возможности.

Любое отклонение амплитуды волн на экране осциллографа укажет на то, что провод передает искаженный сигнал с датчика.

Нюансы эксплуатации датчиков ДПКВ и ДПРВ

При внезапном отказе электроприбора в пути невозможен запуск и нормальная работа мотора. Эксперты СТО рекомендуют иметь запасной ДПКВ, чтобы замена датчика коленвала своими руками могла производиться в полевых условиях. Стоит прибор недорого, при надлежащем хранении его невозможно испортить или сломать. Остальными нюансами являются:

• неисправность датчика положения коленвала является редкой поломкой, лучше проводить диагностику в СТО на осциллографе;
• обнаружив в датчике положения коленвала признаки неисправности, необходимо выставить метку перед демонтажем;
• рекомендуемое расстояние при установке до синхронизирующего диска составляет 1 мм;
• запрещено диагностировать поломки лампочкой, работы производятся при отключенном зажигании.

Таким образом, датчик коленвала является единственным устройством внутри ДВС, синхронизирующим работу зажигания. Поломка в 90% случаев обездвиживает транспортное средство полностью без возможности доехать до СТО. Поэтому рекомендуется иметь запасной комплект ДПКВ в машине.

Датчик положения коленчатого вала (ДПКВ) — небольшой измерительный прибор, имеющий критически важное значение для правильной работы автомобильного двигателя. Выход из строя или неполадки датчика негативно сказываются на работе мотора и могут привести к полному отказу силового агрегата.

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

• определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
• осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
• определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
• управляет системой фаз газораспределения;
• управляет работой отдельных компонентов системы улавливания паров топлива;
• контролирует и корректирует работу других систем двигателя.

Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Признаки неисправности датчика

Достаточная простота конструкции датчика приводит к тому, что чаще всего он либо функционирует в штатном режиме, либо не работает вовсе. Периодические сбои в работе ДПКВ встречаются достаточно редко.

Признаки неисправности датчика проявляются следующим образом:

Данные проявления также могут быть характерны для сбоев в работе или неисправности других датчиков, обеспечивающих нормальную работы двигателя. Поэтому для подтверждения того, что проблема кроется именно в датчике положения коленвала, необходимо провести диагностику работы ДПКВ.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

1. Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
2. Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
3. Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
4. Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Проверка датчика положения коленвала

Как уже говорилось, проявление неисправности датчика положения коленвала имеет схожие симптомы с выходом из строя других датчиков, обеспечивающих оптимальную работу двигателя. Поэтому диагностика является необходимым этапом перед заменой измерителя.

Проверить исправность датчика положения коленвала можно тремя различными способами:

• измерив сопротивление с помощью омметра (мультиметра);
• проверив значение индуктивности;
• измерив параметры электрического сигнала с помощью осциллографа.

При измерении сопротивления с помощью омметра или мультиметра необходимое значение должно составлять 600-1000 Ом. Измерение осуществляется посредством прикладывания щупа прибора к катушке индуктивности.

Для измерения значения индуктивности понадобится мегаомметр, вольтметр, высокоточный измеритель индуктивности и трансформатор сетевого типа. При замере индуктивности показатели должны укладываться в диапазон 200-400 мГн. Мегаомметром измеряются показатели сопротивления между проводами катушек (в норме — не ниже 0,5 мОм). Отклонения указанных показателей свидетельствует о неисправности ДПКВ. С помощью трансформатора сетевого типа после измерения осуществляется размагничивание катушек.

Проверка датчика с помощью осциллографа производится при заведенном двигателе. Щупы прибора подсоединяются к проводам, ведущим к катушке. Данные о работоспособности датчика визуализируются непосредственно я на экране осциллографа в виде показателей амплитуды и формы сигналов.

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Читайте также:



• Установка ксенона на чери тигго т11



• Замена прокладки масляного насоса опель мокка



• Pandora 4gs с установкой



• Оплетка на руль лада веста установка



• Установка руля на лансер 10 от аутлендера

Всем привет!

С месяц назад перед кольцом ни с того, не с сего заглохла машина, запускаю, чуть стартером покрутила, но завелась. Странном, подумал я, ни чека, ничего не загорелось. Езжу дальше, через несколько дней снова глохну, но на этот раз при запуске машина не заводится, нажимаю старт стоп еще раз, стартер покрутив секунд 5-6 запустил двигатель, но с кучей ошибок и не работающим гуром.

Доезжаю до ближайшей остановки, глушу, запускаю снова, Гур заработал, ошибки не погасли. Начинаю гуглить, симптомы схожие при отказе датчика распредвала, либо коленвала.

Еду к знакомому stenli, читаем обд сканером и видим данные ошибки

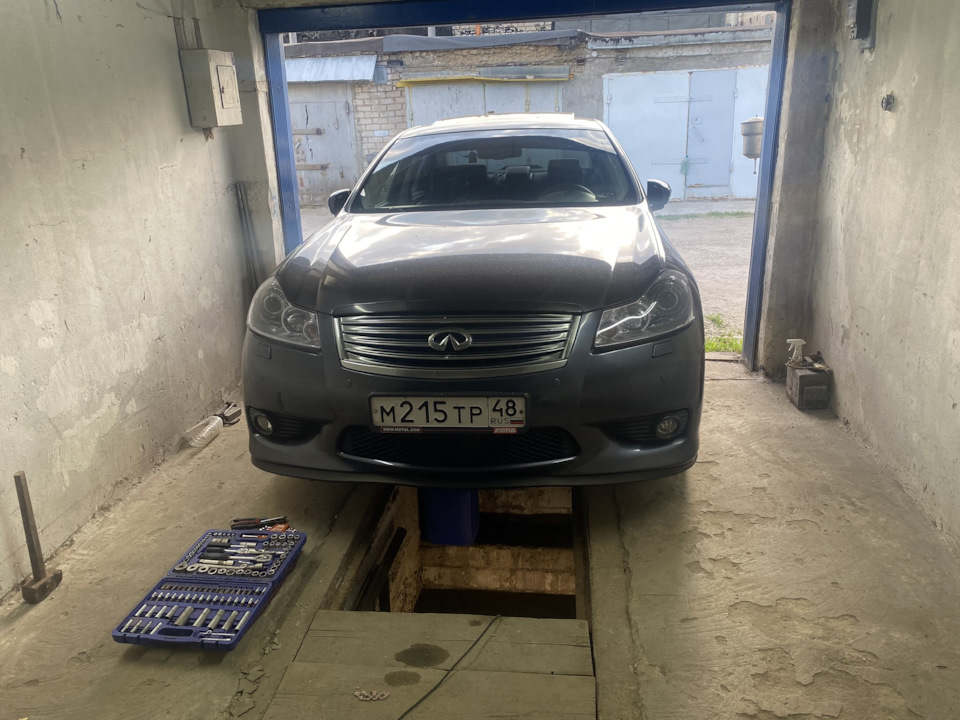

Стираем ошибки, еду в гараж разбираться. Как оказалось снять датчик коленвала дело 10 минут, даже защиту откручивать не нужно, хотя я открутил, по незнанке 😁 сразу же глянуть нельзя)) снимаю датчик, смотрю проводку, раз пишет ошибка цепи, возможно дело и не в датчике ведь? Проводка вся целая, фишка целая, все в гофре и ничего нигде не касается чего-либо.

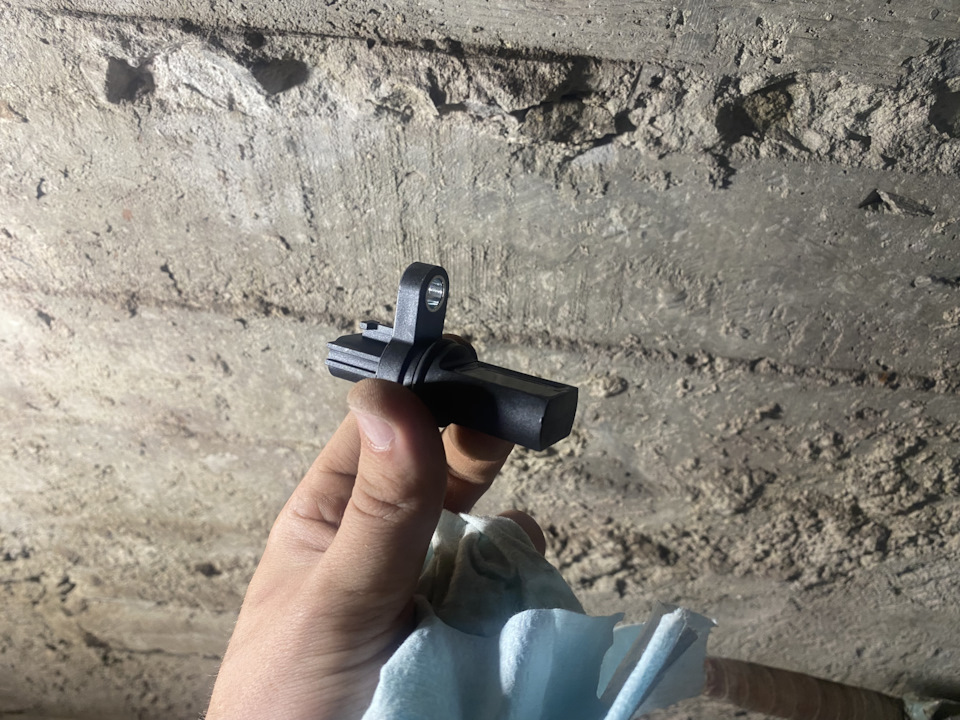

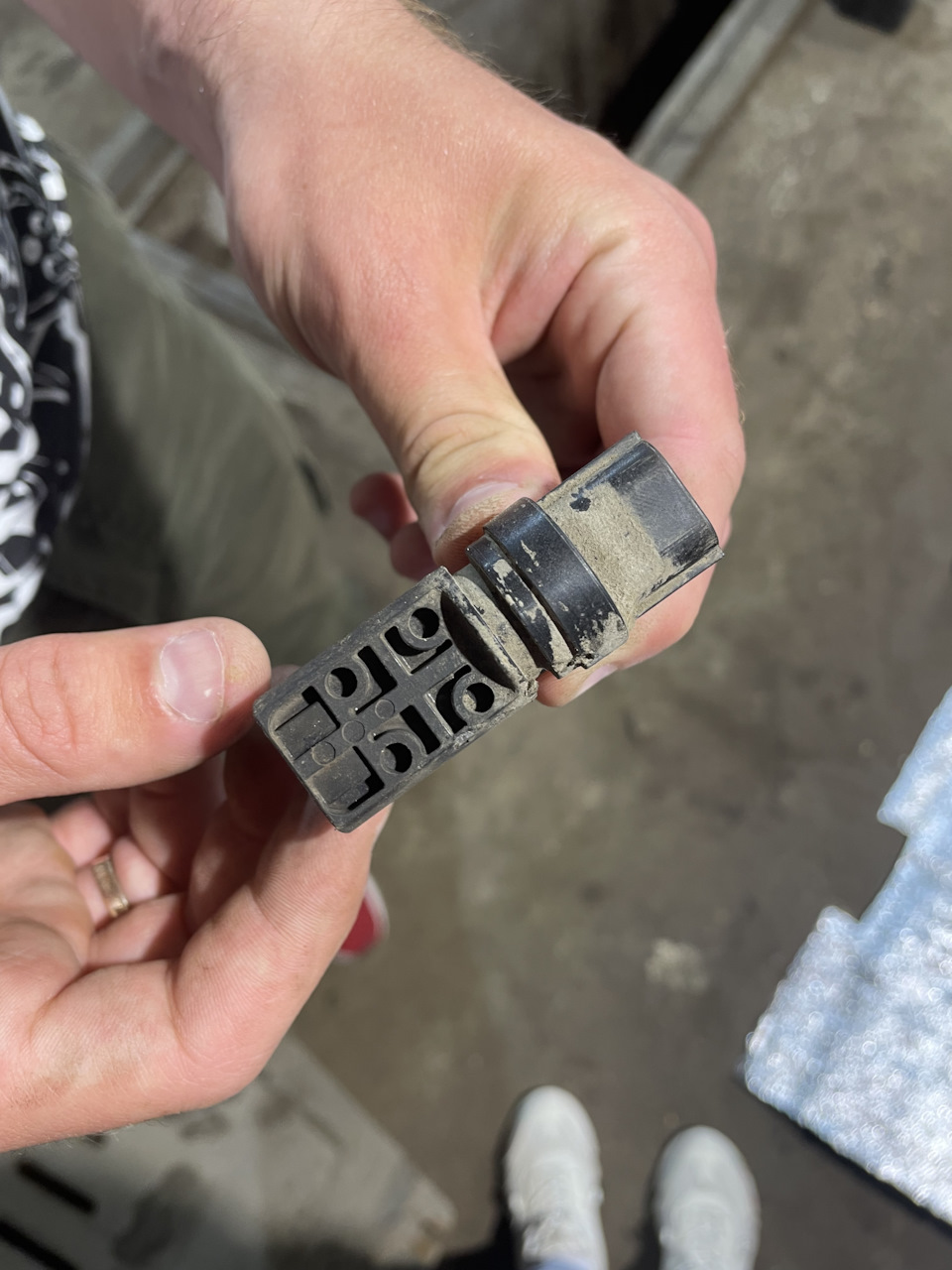

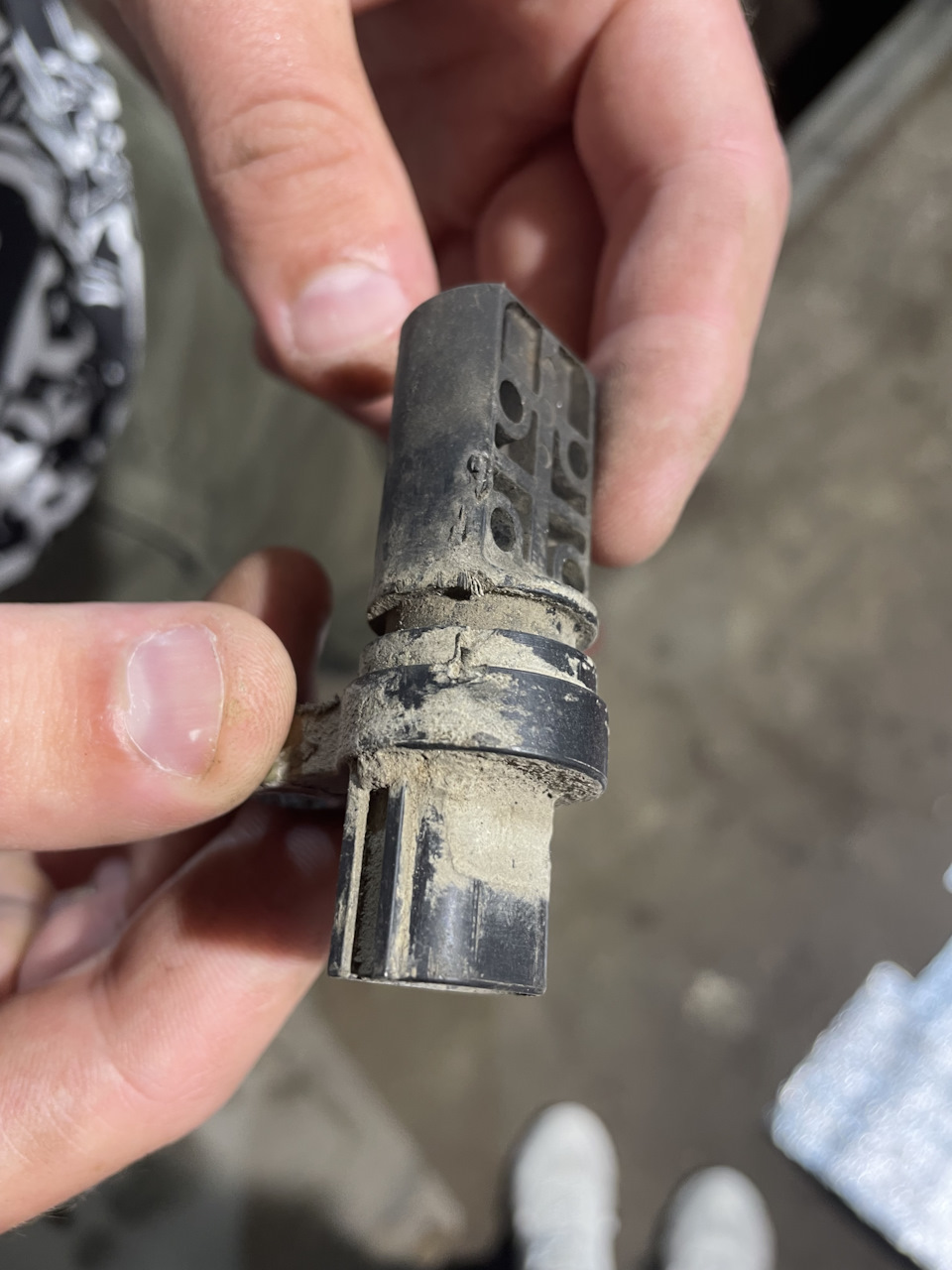

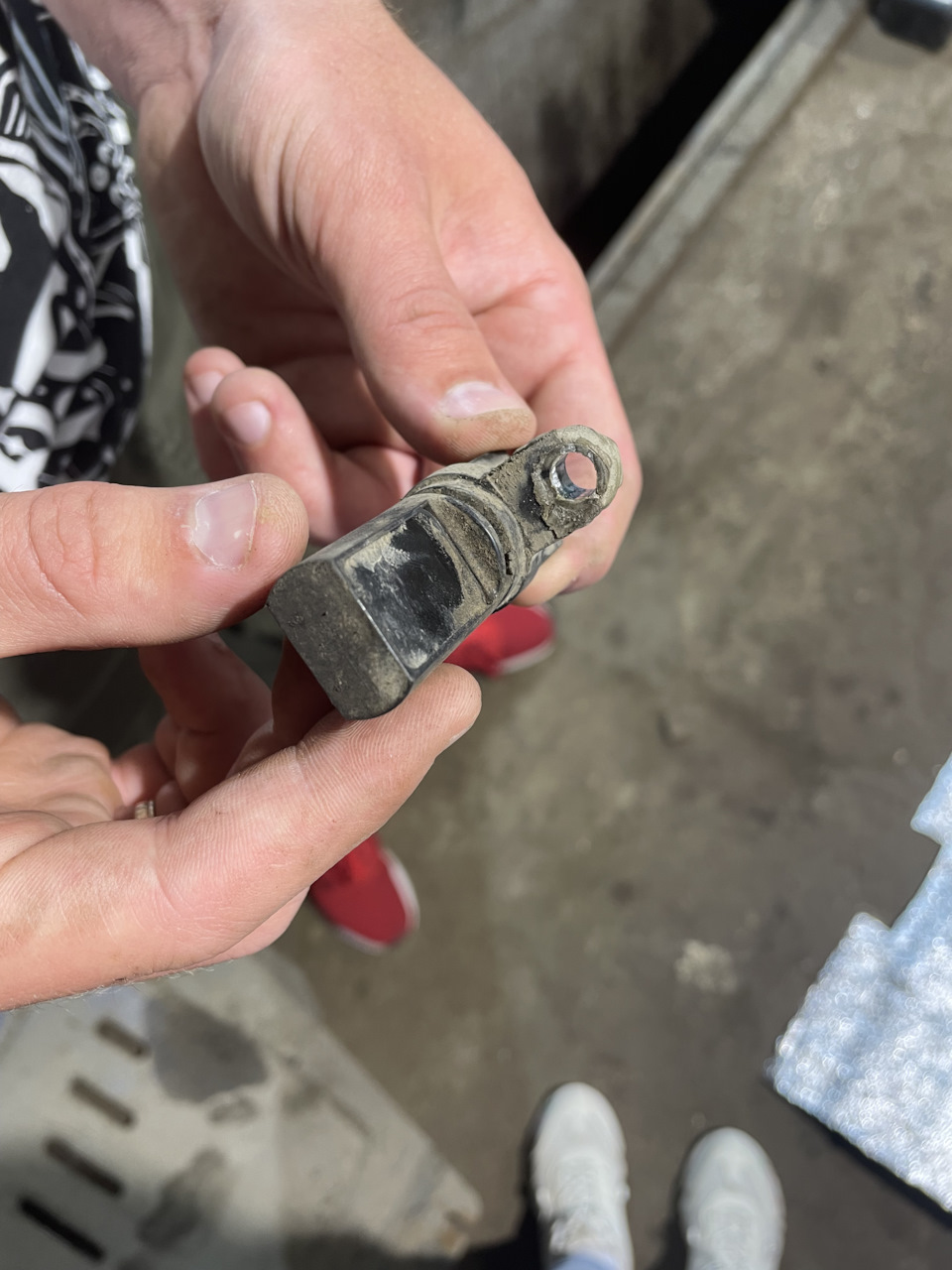

На датчики видны следы его побитой жизни, то ли камень прилетел, то ли еще что. А еще ушко крепления — залито эпоксидкой епт. Как там это оказалось вообще не понятно, но это другая история. Почистил, продул, поставил назад, для убедительности проверить еще раз, вдруг проблема каким-то чудом исчезнет 😁 сбрасываю ошибки и катаюсь еще неделю, горя не знаю и вот снова глохну, снова чек, отказ Гура. Доезжаю до стоянки, ставлю на несколько дней машину, понимая, что покупку придется подождать. Начинаю смотреть в автодоке и экзисте оригинальный датчик коленвала. Цены разные, как и сроки — вот артикул нужный 23731AL60C.

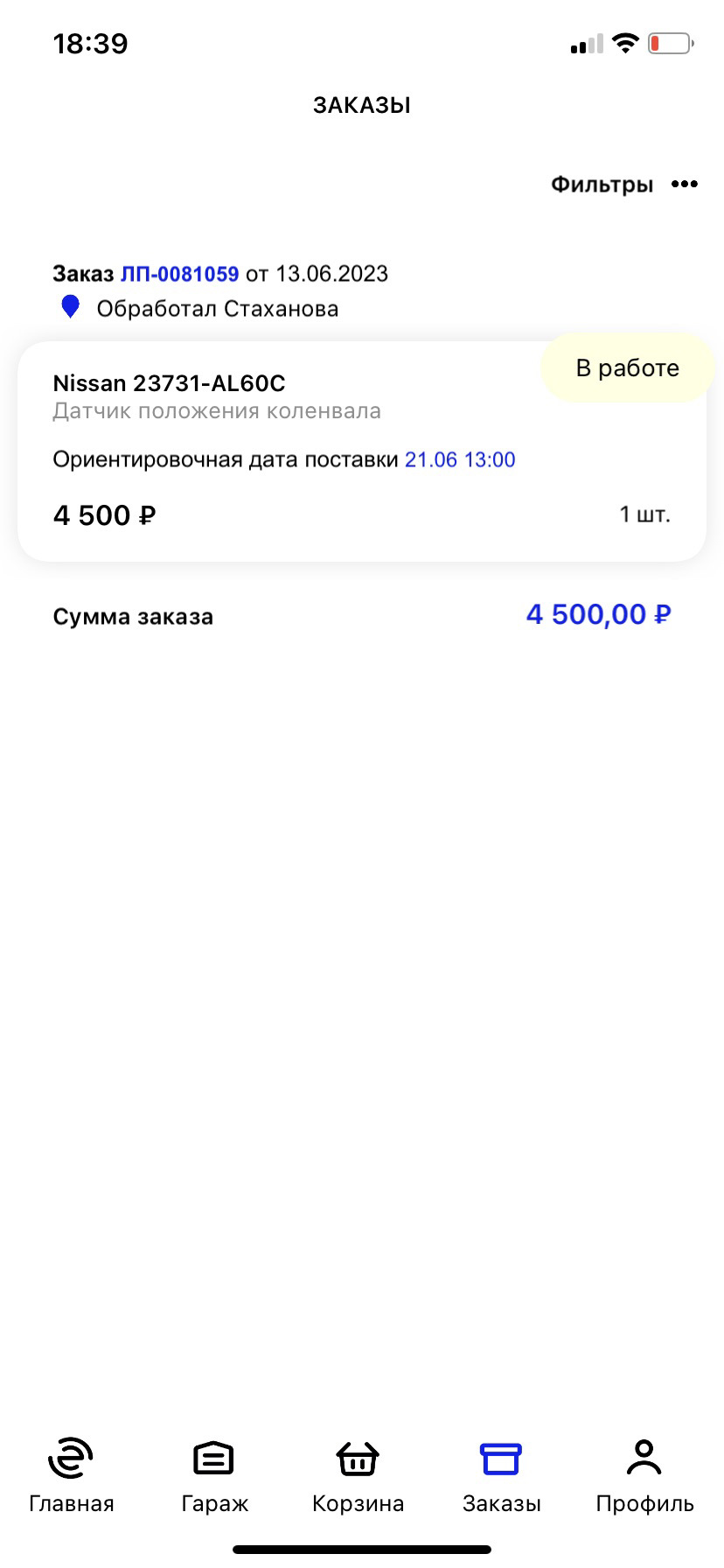

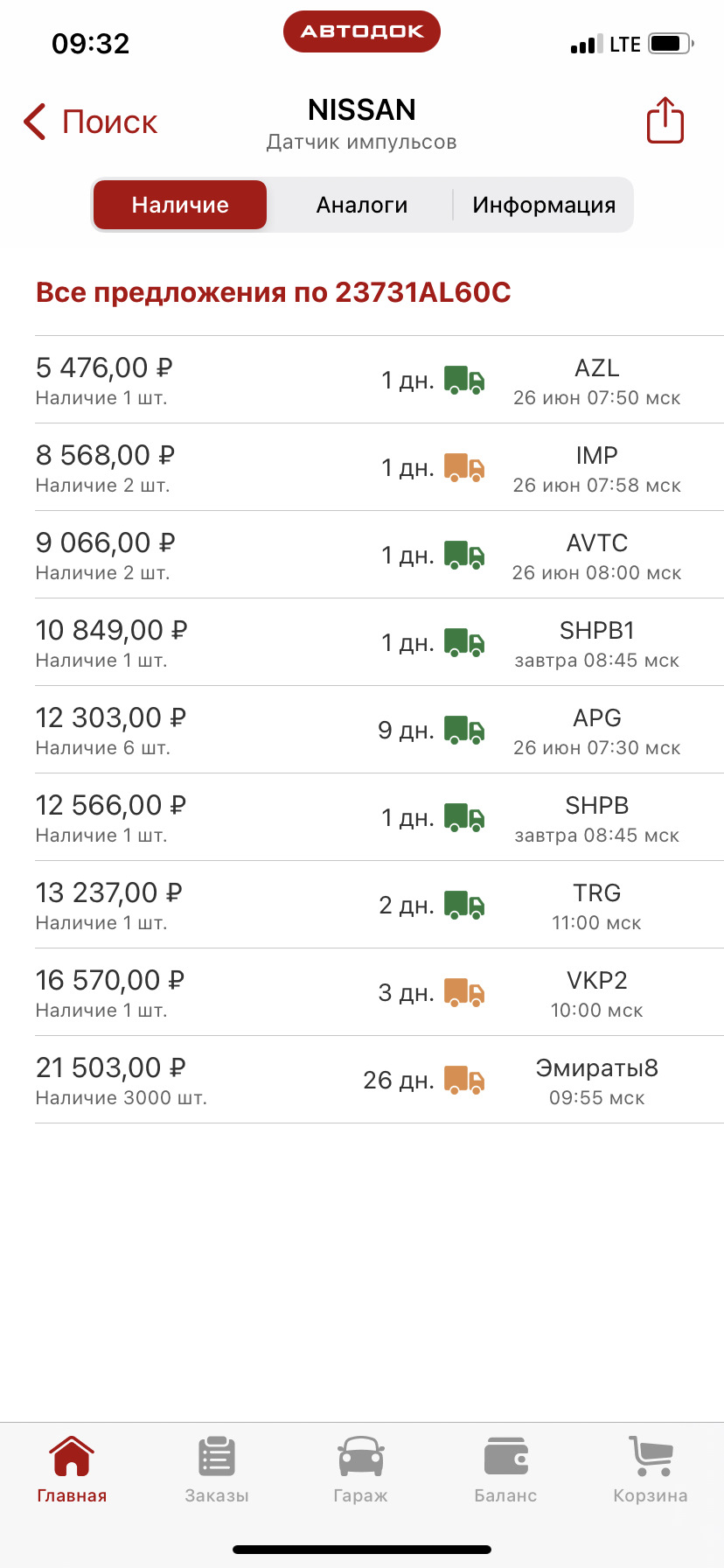

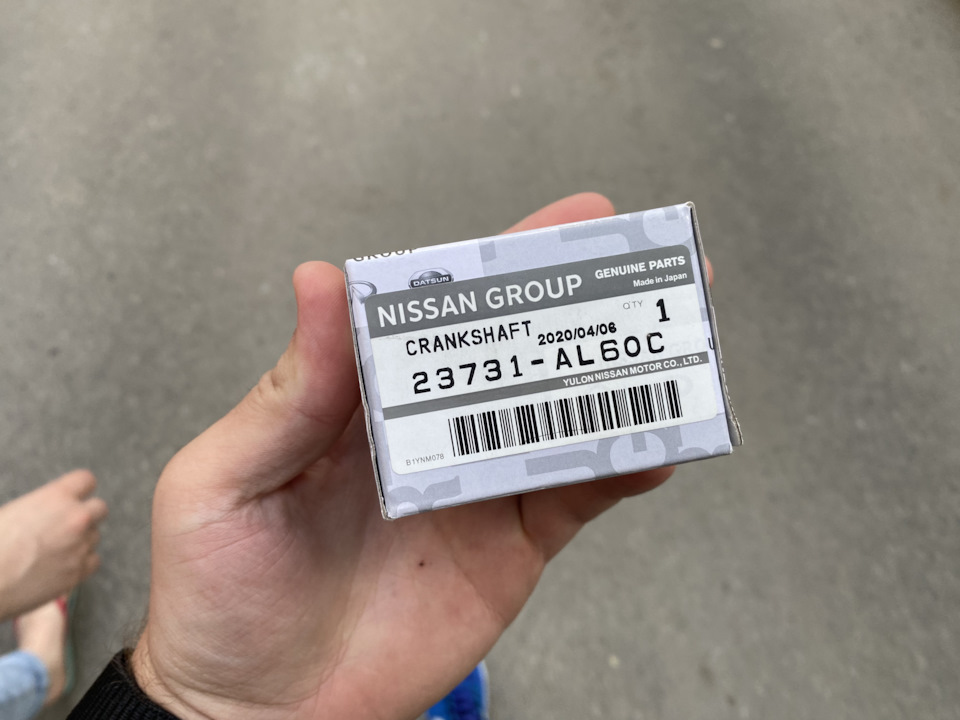

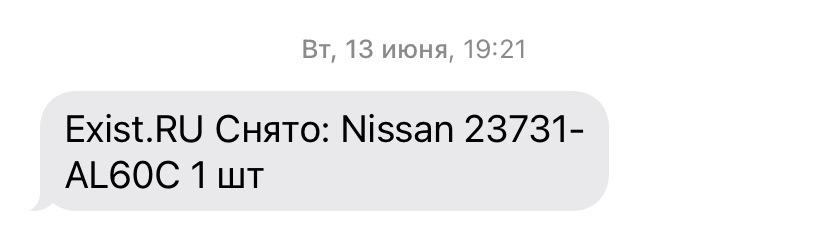

Пришлось заказать дороже, за 6018 р и подождать в общей сложности неделю. Но явный оригинал с подписью (ориг).

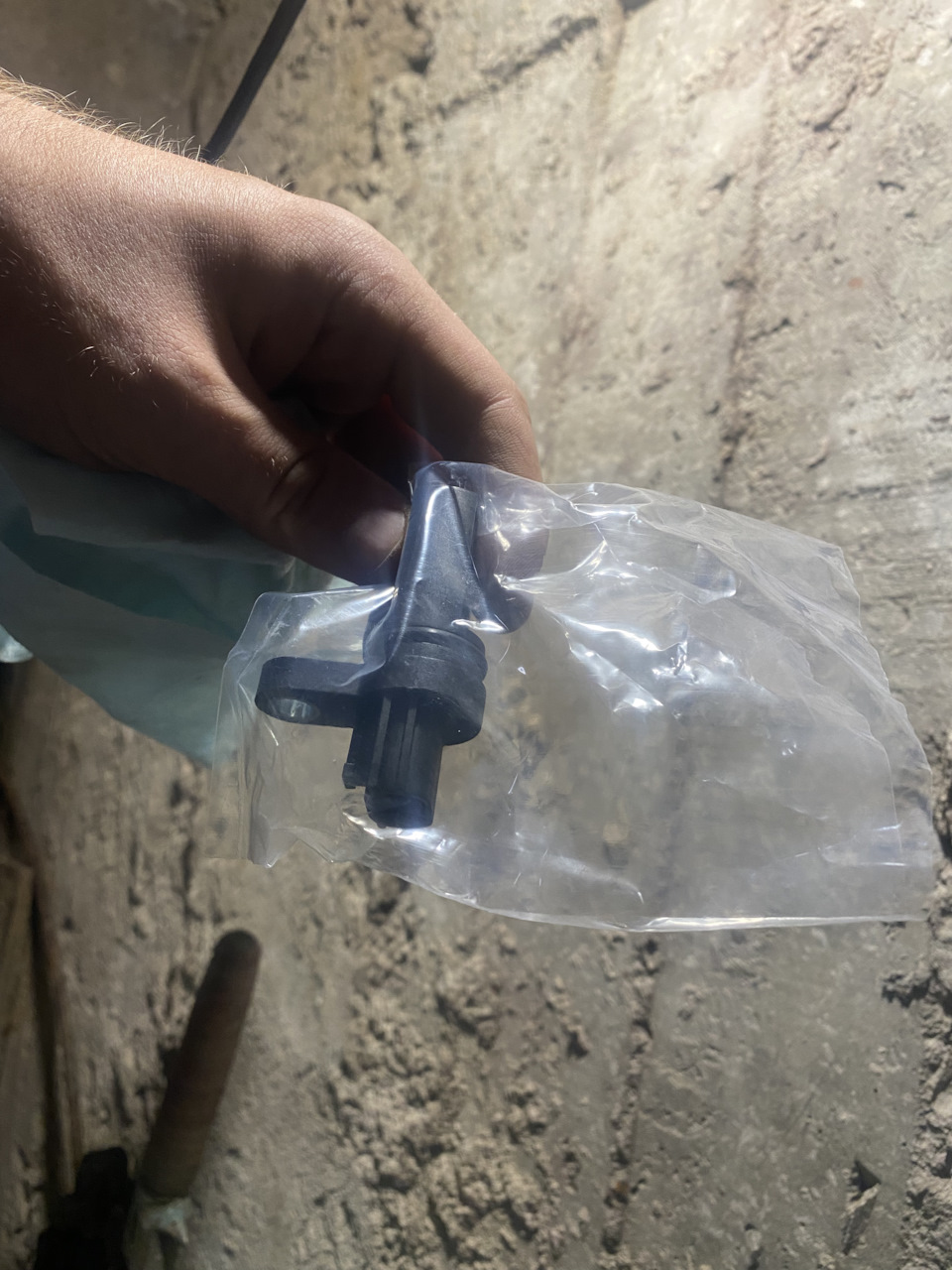

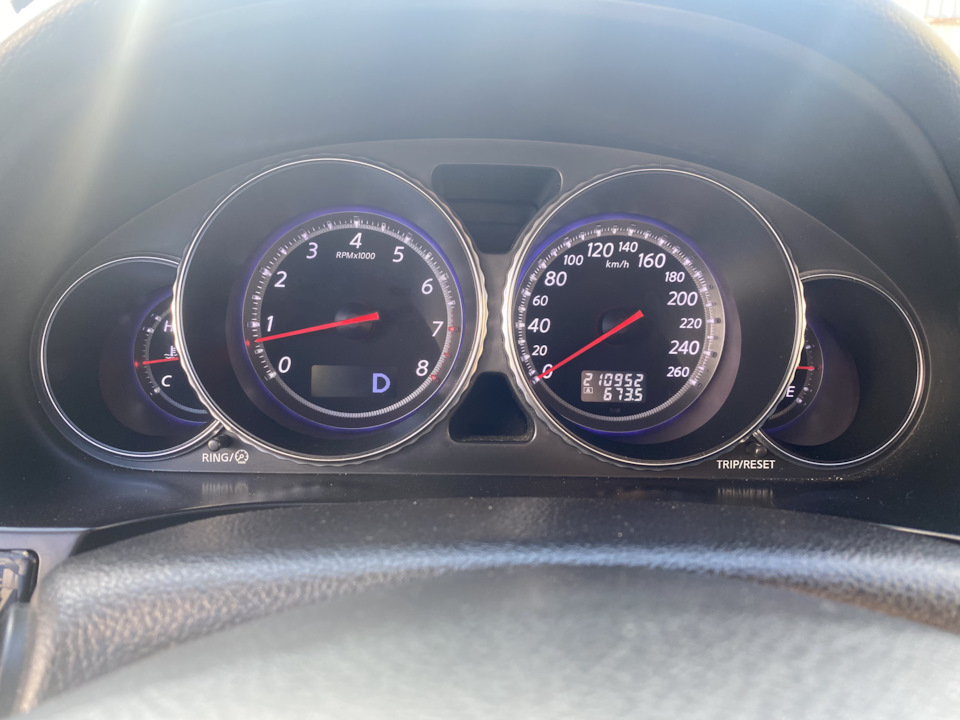

По итогу все запустилось, выехал, поехал сбрасывать ошибку. Сбросили — полет нормальный)

Всем счастья, здоровья! И чтоб ваши любимые авто не ломались!

Датчик положения коленвала

Датчик положения коленчатого вала (ДПКВ) — небольшой измерительный прибор, имеющий критически важное значение для правильной работы автомобильного двигателя. Выход из строя или неполадки датчика негативно сказываются на работе мотора и могут привести к полному отказу силового агрегата.

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

• определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
• осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
• определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
• управляет системой фаз газораспределения;
• управляет работой отдельных компонентов системы улавливания паров топлива;
• контролирует и корректирует работу других систем двигателя.

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Признаки неисправности датчика

Достаточная простота конструкции датчика приводит к тому, что чаще всего он либо функционирует в штатном режиме, либо не работает вовсе. Периодические сбои в работе ДПКВ встречаются достаточно редко.

Признаки неисправности датчика проявляются следующим образом:

• возникают детонации топлива на высоких оборотах двигателя;
• снижается мощность силового агрегата, мотор, что называется, не тянет, особенно при выполнении обгона, большой загрузке или езде в гору;
• обороты двигателя начинают неконтролируемо плавать как во время движения, так и на холостом ходу;
• увеличивается расход топлива;
• появляются провалы при нажатии педали газа (двигатель не набирает обороты);
• возможны отказы в зажигании двигателя;
• на приборной панели загорается ошибка двигателя (код ошибки P0336 — «Ошибка датчика положения коленчатого вала»).

Данные проявления также могут быть характерны для сбоев в работе или неисправности других датчиков, обеспечивающих нормальную работы двигателя. Поэтому для подтверждения того, что проблема кроется именно в датчике положения коленвала, необходимо провести диагностику работы ДПКВ.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

1. Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
2. Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
3. Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
4. Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Проверка датчика положения коленвала

Как уже говорилось, проявление неисправности датчика положения коленвала имеет схожие симптомы с выходом из строя других датчиков, обеспечивающих оптимальную работу двигателя. Поэтому диагностика является необходимым этапом перед заменой измерителя.

Проверить исправность датчика положения коленвала можно тремя различными способами:

• измерив сопротивление с помощью омметра (мультиметра);
• проверив значение индуктивности;
• измерив параметры электрического сигнала с помощью осциллографа.

При измерении сопротивления с помощью омметра или мультиметра необходимое значение должно составлять 600-1000 Ом. Измерение осуществляется посредством прикладывания щупа прибора к катушке индуктивности.

Для измерения значения индуктивности понадобится мегаомметр, вольтметр, высокоточный измеритель индуктивности и трансформатор сетевого типа. При замере индуктивности показатели должны укладываться в диапазон 200-400 мГн. Мегаомметром измеряются показатели сопротивления между проводами катушек (в норме — не ниже 0,5 мОм). Отклонения указанных показателей свидетельствует о неисправности ДПКВ. С помощью трансформатора сетевого типа после измерения осуществляется размагничивание катушек.

Проверка датчика с помощью осциллографа производится при заведенном двигателе. Щупы прибора подсоединяются к проводам, ведущим к катушке. Данные о работоспособности датчика визуализируются непосредственно я на экране осциллографа в виде показателей амплитуды и формы сигналов.

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

После замены датчика коленвала машина троит

Всем доброго времени суток!
Езжу уже второй год с ошибкой по положения коленвала и распредвала. А тут настало время продавать, а чек то висит. Заехал к одному «хваленому диагносту» Тот насоветовал поменять датчик коленвала. Ну ладно, думаю, чем чёрт не шутит! Купил датчик. Правда не оригинальный. Поставил, запустил, двигатель работает ровно, ошибок ни каких. Ну, думаю, супер! А не тут то было! После третьего запуска авто снова вывалилась ошибка «по положениям». Ну ладно. Делать не чего. Отложил решение на потом. А тут ехать нужно было по делам. Выехал, смотрю, «EPC» загорелась и обороты плавать начали! Потом пропало вроде. Потом опять. Заметил, что появляется при трогании с места или при резком нажатии на педаль, при чем только на ходу. На месте и при плавном разгоне не появляется. Поставил обратно старый датчик, все встало на свои места. Поездил чуток, так и старый навернулся. Когда я его заменой занимался, как вскрытие потом показало, при манипуляциях с проводкой рассыпалась изоляция проводов внутри оплётки и они стали замыкать. Делать не чего, поставил обратно «новый». Читал, что из-за расхождения сигналов датчиков коленвала и распредвала возможны мои проблемы, но со старым же было все в порядке! Может быть такое?
Подскажите, дело всё же в «очевидном»(неисправен новый датчик) или могут быть какие то подводные камни?
Спасибо за понимание и внимание!:hi:

Номер ошибки напишите? Ошибка по несоответствию сигнала положения коленвала и распредвала, вылазит тогда когда цепи ГРМ на замену просятся:yes:

Датчик колена либо работает, либо не работает.
Там ломаться нечему. Конструктивно- это катушка с сердечником из магнита (2 провода+1 экранирующий). Очень часто при замене мотор не запускается из-за неверной полярности, лечится перепиновкой разьема в эбу (меняют местами 2 провода).
Вам повезло- после замены мотор запустился, а при возникновении ошибки надо было не датчик колена менять (новый на старый :confused: ), а делать диагностику и искать причину ошибки, т.к. без датчика пкв вы мотор не заведете. :hi:

Привело в сомнение то, что при установке на место старого датчика, ситуация изменилась в лучшую сторону. Все заработало «по старому» Поэтому, собственно, и подозрения:russian_ru: по поводу «нового» датчика.

Добавлено через 5 минут 44 секунды
Номер ошибки напишите? Ошибка по несоответствию сигнала положения коленвала и распредвала, вылазит тогда когда цепи ГРМ на замену просятся:yes:

Р00018 — Датчик положения распредвала G163, датчик положения коленчатого вала G28 несоответствие сигналов. Карелляция.
Два года уже езжу. Двигатель до недавней замены работал в штатном режиме. только вот, как мне показалось, выхлопные газы сильнее стали пахнуть. Во всем остальном все в норме. Масло не жрет, «лязга», как некоторые говорят, не слышно. Год назад делал диагностику по 208 и 209 группам показывало -7 и -2 соответственно, это при том, что был произведён кап. ремонт двигателя с заменой механизма ГРМ. На тот момент авто пробежало всего 10 тыс. км.

А крайнее значение «-8». За пару лет новая цепь вряд ли так вытянется, значит сэкономили на ремонте двигателя.

Самое интересное, что я сам лично видел все заменённые запчасти, среди них и всё от ГРМ было. Они валялись у него в гараже. Даже не знаю что тут думать!:russian_ru:

Добавлено через 29 минут 48 секунд
Всем доброго времени суток!
Езжу уже второй год с ошибкой по положения коленвала и распредвала. А тут настало время продавать, а чек то висит. Заехал к одному «хваленому диагносту» Тот насоветовал поменять датчик коленвала. Ну ладно, думаю, чем чёрт не шутит! Купил датчик. Правда не оригинальный. Поставил, запустил, двигатель работает ровно, ошибок ни каких. Ну, думаю, супер! А не тут то было! После третьего запуска авто снова вывалилась ошибка «по положениям». Ну ладно. Делать не чего. Отложил решение на потом. А тут ехать нужно было по делам. Выехал, смотрю, «EPC» загорелась и обороты плавать начали! Потом пропало вроде. Потом опять. Заметил, что появляется при трогании с места или при резком нажатии на педаль, при чем только на ходу. На месте и при плавном разгоне не появляется. Поставил обратно старый датчик, все встало на свои места. Поездил чуток, так и старый навернулся. Когда я его заменой занимался, как вскрытие потом показало, при манипуляциях с проводкой рассыпалась изоляция проводов внутри оплётки и они стали замыкать. Делать не чего, поставил обратно «новый». Читал, что из-за расхождения сигналов датчиков коленвала и распредвала возможны мои проблемы, но со старым же было все в порядке! Может быть такое?
Подскажите, дело всё же в «очевидном»(неисправен новый датчик) или могут быть какие то подводные камни?
Спасибо за понимание и внимание!:hi:

Сделал только что диагностику. Вася у парня накрылся, пришлось проверять системой FCAR. Вот что получилось: http://s019.radikal.ru/i636/1711/f8/ebf82217e029.jpg (http://radikal.ru) http://s019.radikal.ru/i622/1711/e9/e0abdde2d095.jpg (http://radikal.ru)

По группам 208 и 209 вообще почему-то ни какой информации. И что теперь делать. :helpz:

Для начала я бы все таки перепиновал провода от ДПКВ на ЭБУ т.к. «G28 — недостоверный сигнал Р034». (при такой ошибке мой bmx не завелся). Пины 90 и 82 на разьеме Т121а или 2 и 3 на разьеме у блока двигателя (труднее добраться).

Ок. Гулять, так гулять. Попробую перепиновать. По результатам отпишусь.

Добавлено через 1 час 41 минуту 12 секунд
Для начала я бы все таки перепиновал провода от ДПКВ на ЭБУ т.к. «G28 — недостоверный сигнал 034». (при такой ошибке мой bmx не завелся). Пины 90 и 82 на разьеме Т121а или 2 и 3 на разьеме у блока двигателя (труднее добраться).

Вот что я сделал.
Я уже пытался голову от старого датчика повесить на провода нового, но так как там оплётка совсем уже плохая не получилось. Сейчас я поменял местами провода которые подходят к клемам 2 и 3.(впринципе то же самое что ты мне и советовал) Двигатель завёлся, но ОООООчень хреново стал работать. Рывками от 100 до 1000 оборотов, 100 — 1000 — 100 — 1000. Вот как-то так.

Ок. Гулять, так гулять. Попробую перепиновать. По результатам отпишусь.

Добавлено через 1 час 41 минуту 12 секунд

Вот что я сделал.
Я уже пытался голову от старого датчика повесить на провода нового, но так как там оплётка совсем уже плохая не получилось. Сейчас я поменял местами провода которые подходят к клемам 2 и 3.(впринципе то же самое что ты мне и советовал) Двигатель завёлся, но ОООООчень хреново стал работать. Рывками от 100 до 1000 оборотов, 100 — 1000 — 100 — 1000. Вот как-то так.

Понятно. Меняй назад.

Понятно. Меняй назад.

Придется. Раньше хоть более менее нормально работал. В общем попробую купить ещё один датчик. Ну а дальше видно будет.

Придется. Раньше хоть более менее нормально работал. В общем попробую купить ещё один датчик. Ну а дальше видно будет.

Зачем новый? Сбрось ошибки, заведи и посмотри какие снова появятся.

Зачем новый? Сбрось ошибки, заведи и посмотри какие снова появятся.

Пробовал. То же самое. Авто чуть не глохнет. На педаль газа не реагирует.

Пробовал. То же самое. Авто чуть не глохнет. На педаль газа не реагирует.

Да нет, провода верни на место, как было, а после проверяй.

Да нет, провода верни на место, как было, а после проверяй.

А. Ну так это тоже уже неоднократно. На холостых в норме, начинаешь газовать или при езде побольше даёшь ему EPC загорется, ХХ начинает плавать, не едет ни фига.

Сделал только что диагностику. Вася у парня накрылся, пришлось проверять системой FCAR. Вот что получилось:
http://s019.radikal.ru/i622/1711/e9/e0abdde2d095.jpg[/url][/IMG]

По группам 208 и 209 вообще почему-то ни какой информации. И что теперь делать. :helpz:

Вам ошибка P1347 ни о чем не говорит? Я Вам скажу большее, либо Вам не правильно выставили ГРМ, либо во втором ряде цилиндров мозг парит электромагнитный клапан управления распредвалом!

Проводку датчика звони на замыкание на массу и на +, от эбу надо отключить. Может быть частичное замыкание в результате сигнал теряется. (извиняюсь за много на)

Я тут заметил, что всё начинается после того, как двигатель нагреется до нужной температуры. Видимо из-за этого и датчик мудрит. Где-то в голове у него замыкает от нагрева похоже.
