Всех с прошедшими праздниками дорогие фокусоводы!
Хочу поделиться с вами одной инфой, которая возможно станет полезной!
После нг, я как добросовестный водитель оставил Авто возле дома, и ездил двое суток на такси!)
Третьего января сажусь в авто, завожу, и понимаю, что вентилятор климата не крутит.проверил самодиагностикой на ошибки, и появилась та самая, А516.вычитал на форуме и драйве, что это такое, и чем влечёт.
Первым делом проверил все преды, и поехал на разборку за резистором отопителя.

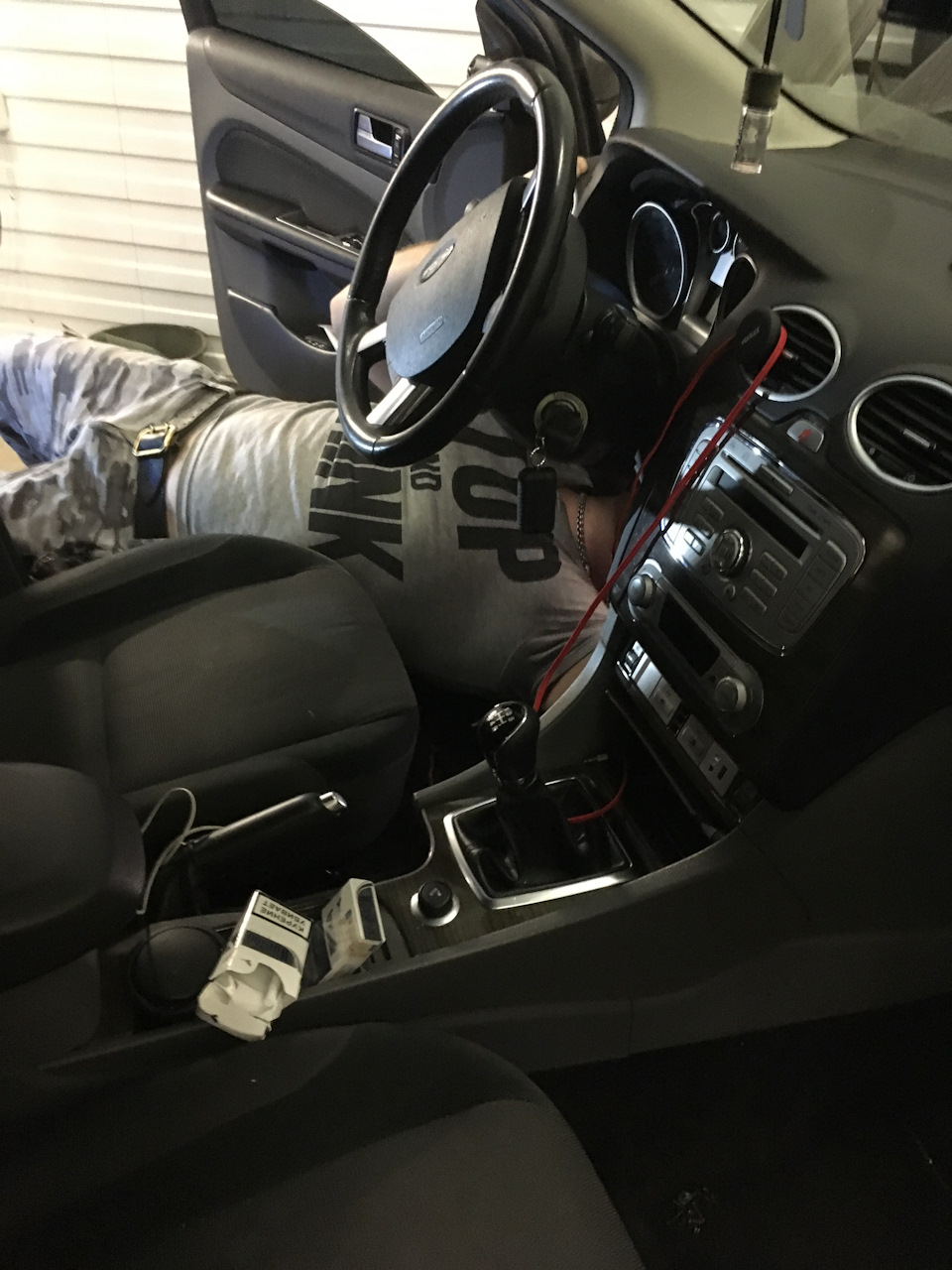

В позе «хер пойми как» вытащил конектор резистора, воткнул, вентилятор, ноль!

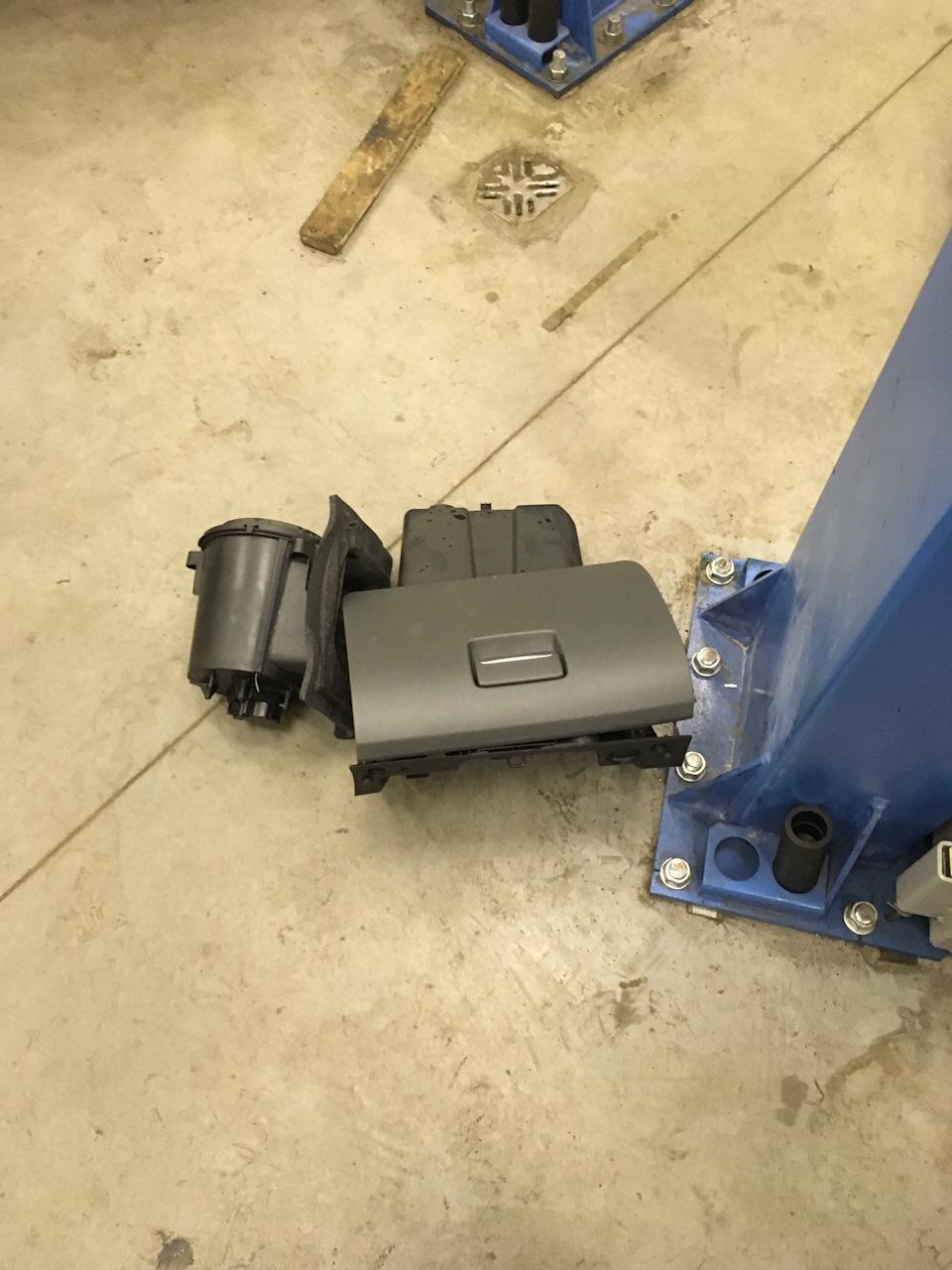

Думаю ну ладно, не буду опускать руки, сниму печку, и гляну на неё.вытаскивать ее оттуда.ужас, сам работаю на заводе и понимаю что новые машины собирать легко, а менять в них геморой!

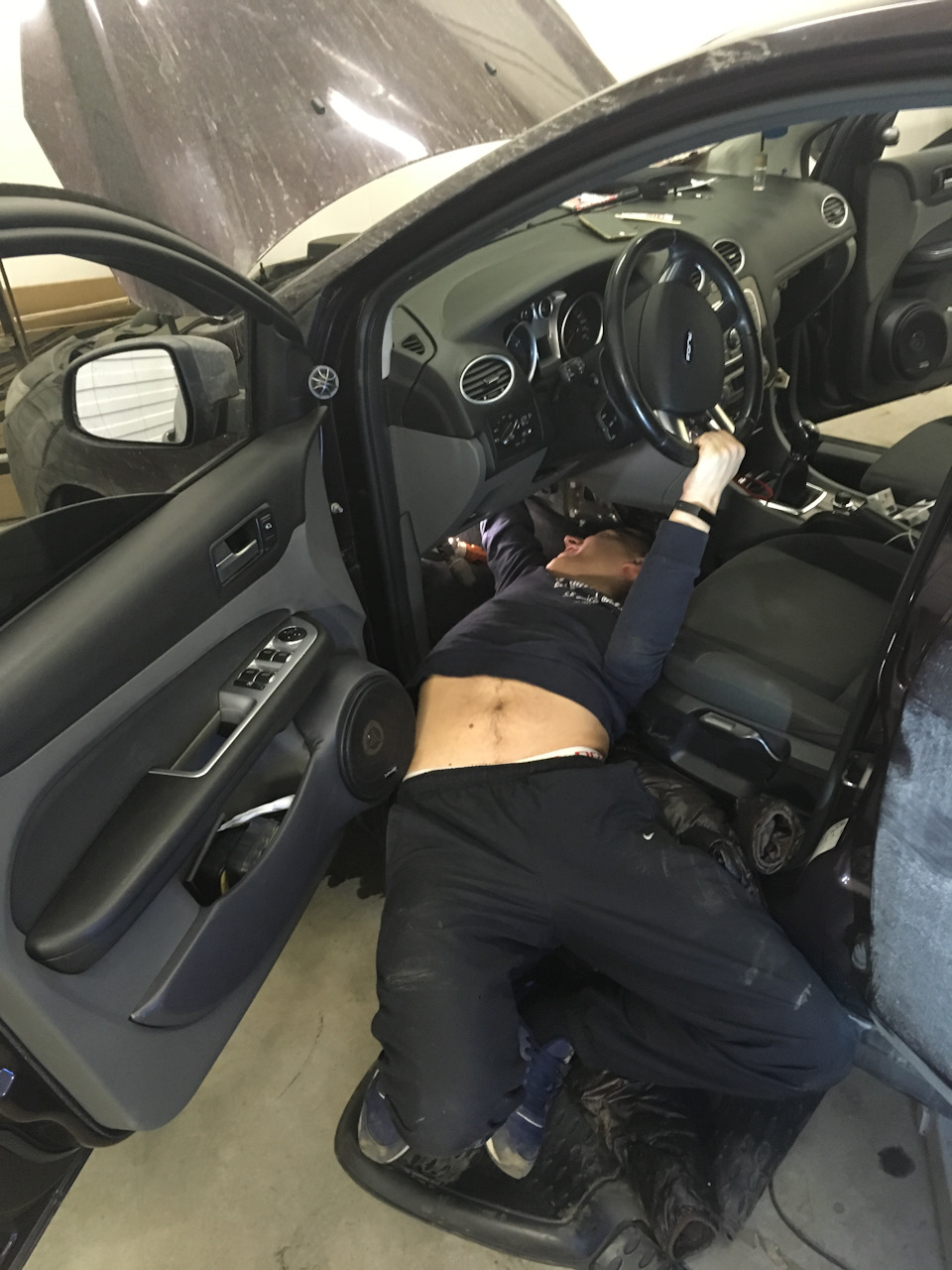

1,5 часа, и мы с другом ее сняли(спасибо подробным описаниям на драйве)
Далее просто продули, смазали обычной wd 40.вставили проверили и все работает как новое!
К чему я все это пишу.
Ребята блог блогом, но проверьте свои авто сами, прежде чем полагаться на другие опыты!
Всем спасибо!
Удачи на дорогах!

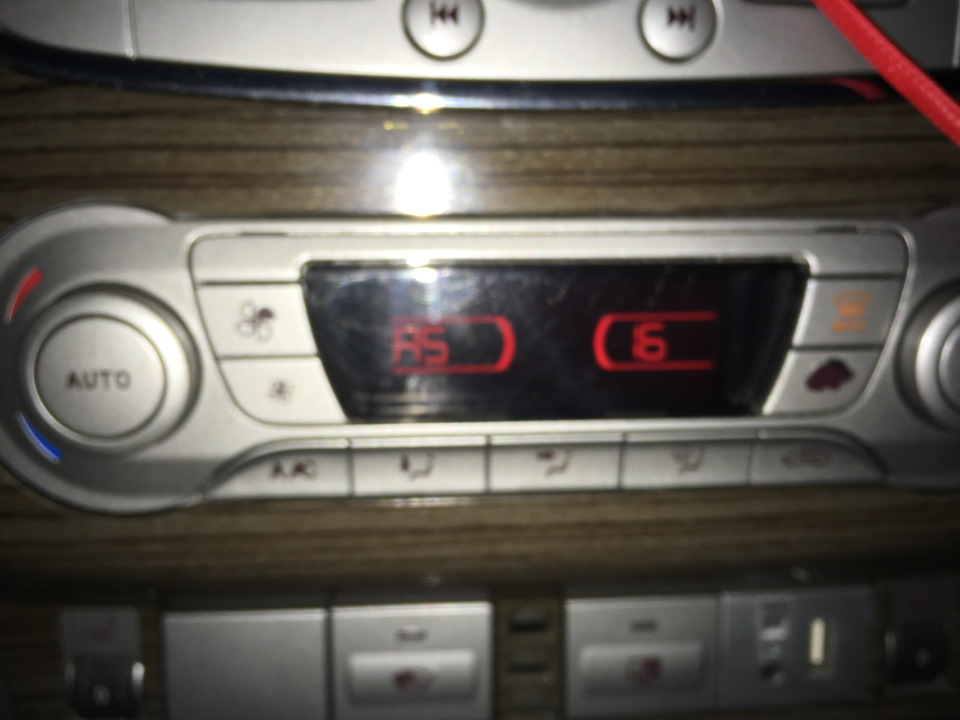

Запчасти на фото: A5163
Цена вопроса: 600 ₽
Пробег: 130 000 км
Тестирование климат-контроля Форд Фокус (Самодиагностика) Ford Focus (тема закрыта)
Тестирование климат-контроля Форд Фокус (Самодиагностика)
Перевод соответствующей главы бюллетеня Ford.
Перевел Sergert
Система климат-контроля обладает функцией самодиагностики, которая позволяет обнаруживать и записывать устойчивые ошибки системы. Результат тестирования будет отображен на дисплее «Климат-контроля». Для считывания ошибок необходимо ключ зажигания повернуть в положение “ON”, напряжение аккумулятора должно быть 9-16 В.
Активация самодиагностики:
1. Включите климат-контроль
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд
3. Нажмите «AUTO» в течение 1.5 секунд.
В течение нескольких секунд запустится система самодиагностики. На дисплее будет отображаться ход выполнения процесса. Обнаруженные ошибки будут отображены на обеих сторонах дисплея.
Например, левая часть дисплея отобразит «90», правая – «27», соответственно, код ошибки – 9027. Ниже приведена таблица значений кодов ошибок. Режим диагностики может быть остановлен в любое время нажатием любой кнопки на «Климат-контроле».
Замечание: Если для завершения диагностики нажать «Размораживание окон» (Defrost) – все ошибки в памяти будут удалены!
Просмотр ошибок
1. Включите климат-контроль
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд
3. Нажмите «В ЛИЦО» в течение 1.5 секунд.
Записанные ранее ошибки будут отображены на дисплее. Для очистки памяти от ошибок – нажмите «Размораживание окон» (Defrost), чтобы просто завершить диагностику – нажмите любую иную кнопку.
Просмотр версии программного обеспечения (прошивки).
1. Включите климат-контроль
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд
3. Нажмите «A/C» в течение 1.5 секунд.
На дисплее будет отображена версия программного обеспечения климат-контроля. Для выхода из режима нажмите любую кнопку.
Ошибки климат-контроля Форд Фокус
| Код ошибки и содержание | Перевод |
|---|---|
| 9027 ³ Short in circuit for dashboard right-hand | Замыкание в цепи: правая часть приборной панели |
| 9028 ³ Break in circuit for dashboard right-hand | Обрыв в цепи: правая часть приборной панели |
| 9029 ³ Short in circuit for right-hand footwell | Замыкание в цепи: правая часть «В НОГИ» |
| 9030 ³ Break in circuit for right-hand footwell | Обрыв в цепи: правая часть «В НОГИ» |
| 9200 ³ Circuit for push buttons, EATC module | Панель кнопок, модуль климат-контроля |
| 9242 ³ Circuit of air flap actuator for (…) | Цепь привода заслонки притока воздуха (…) |
| 9251 ³ Break in circuit for inside temperature | Обрыв цепи внутрисалонной температуры |
| 9253 ³ Short in circuit for interior temperature | Замыкание цепи внутрисалонной температуры |
| 9259 ³ Break in circuit for left-hand sun load | Обрыв в цепи: левая часть активность солнца |
| 9261 ³ Short in circuit for left-hand sun load | Замыкание в цепи: левая часть активность солнца |
| 9262 ³ Circuit of air flap actuator for defrost | Цепь привода заслонки «Антизапотевание» |
| 9263 ³ Circuit of air flap actuator for air | Цепь привода заслонки «Воздух» |
| 9342 ³ Internal control module fault | Ошибка внутреннего модуля контроля |
| 9676 ³ Power supply voltage outside tolerance (9 CHECK charging system. For further V — 16 V) | Отклонение величины напряжения (9-16 В) |
| A266 ³ Circuit of left-hand temperature control | Цепь контроля температуры левой части |
| A267 ³ Circuit of right-hand temperature control | Цепь контроля температуры левой части |
| A297 ³ Break in circuit for dashboard left-hand | Обрыв в цепи: левая часть приборной панели |
| A298 ³ Short in circuit for dashboard left-hand | Замыкание в цепи: левая часть приборной панели |
| A299 ³ Break in circuit for left-hand footwell | Обрыв в цепи: левая часть «В НОГИ» |
| A307 ³ Short in circuit for left-hand footwell | Замыкание в цепи: левая часть «В НОГИ» |
| A308 ³ Blower interior temperature sensor circuit | Вентилятор датчика внутрисалонной температуры |
| A426 ³ Break in circuit for right-hand sun load | Обрыв в цепи: правая часть активность солнца |
| A427 ³ Short in circuit for right-hand sun load | Замыкание в цепи: правая часть активность солнца |

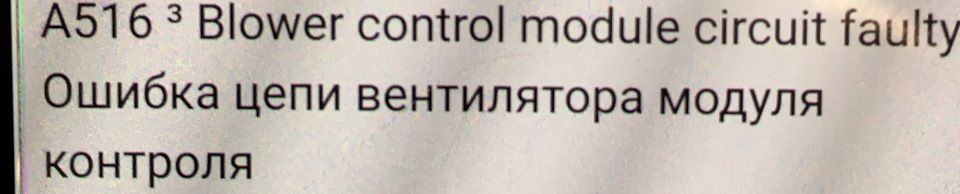

| A516 ³ Blower control module circuit faulty | Ошибка цепи вентилятора модуля контроля |
Если есть неисправность — через 10 секунд высветится её код, если нет — будут гореть все символы дисплея.
Исправность компрессора и наличие фреона — поставь LO по температуре — должно дуть холодным, если нет — чинить.
Источник
Как проверить датчик вентилятора
Вопрос как проверить датчик вентилятора, автовладельцев может интересовать когда вентилятор охлаждения радиатора двигателя не включается или, наоборот, работает постоянно. А все потому, что часто именно этот элемент и является причиной такой проблемы. Чтобы проверить датчик включения вентилятора охлаждения необходимо знать принцип его работы, а также стоит воспользоваться мультиметром для проведения некоторых измерений.
Перед тем, как перейти к описанию процедуры проверки датчик включения вентилятора радиатора, имеет смысл разобраться с тем как он работает и его основных видах неисправностей.
Как работает датчик вентилятора
Сам датчик включения вентилятора представляют собой температурное реле. В основе его конструкции лежит биметаллическая пластина, соединенная с подвижным штоком. При нагревании чувствительного элемента датчика биметаллическая пластина изгибается, и прикрепленный к ней шток замыкает электрическую цепь привода вентилятора охлаждения.
Чувствительный элемент соприкасается с антифризом, как правило, непосредственно в радиаторе (в нижней его части, сбоку, зависит от модели машины), но есть модели двигателей где датчик вентилятора ставят в блок цилиндров, как например, у популярного автомобиля ВАЗ-2110 (на инжекторных двигателях). А иногда конструкция некоторых двигателей предусматривает целых два датчика включения вентилятора, в частности, на входном и выходном патрубках радиатора. Это позволяет как включать, так и отключать вентилятор принудительно при понижении температуры антифриза.
Также стоит знать, что существуют два типа датчика температуры вентилятора — двухконтактные и трехконтактные. Двухконтактные рассчитаны на работу вентилятора при одной скорости, а трехконтактные — на две скорости работы вентилятора. Первая скорость включается при меньшей температуре (например, при +92°С…+95°С), а вторая — при большей (например, при +102°С…105С°).
Неисправности датчика включения вентилятора
Датчик включения вентилятора охлаждения — устройство достаточно простое, поэтому причин поломок у него немного. Не работать он может в таких случаях:
Разъемы на фишке трехконтактного ДВВ
- Залипание контактов. При этом вентилятор будет работать постоянно, независимо от температуры антифриза.
- Окисление контактов. В этом случае вентилятор не будет включаться вообще.
- Поломка реле (штока).
- Износ биметаллической пластины.
- Отсутствие питания от предохранителя.
Учтите что датчик включения вентилятора является неразборным и не подлежит ремонту, поэтому при обнаружении отказа в работе его меняют. В современном автомобиле сигнализировать о проблеме будет лампочка чека двигателя, так как в памяти электронного блока управления (ЭБУ) будет фиксироваться одна или несколько из следующих ошибок — p0526, p0527, p0528, p0529. Коды этих ошибок будут сообщать об обрыве цепи, как сигнальной, так и питания, но случилось это из-за отказа датчика либо проблем с проводкой или подключением — можно узнать лишь после проверки.
Как проверить датчик вентилятора
Чтобы проверить работоспособность датчика включения вентилятора его необходимо демонтировать с его посадочного места. Как указывалось выше, расположен он обычно либо на радиаторе, либо в блоке цилиндров. Однако перед тем как демонтировать и проверять датчик, необходимо убедиться, что к нему подается питание.
Проверка питания
На мультиметре включаем режим измерения постоянного напряжения в пределах около 20 Вольт (зависит от конкретной модели мультиметра). В отсоединенной фишке датчика нужно проверить наличие напряжение. Если датчик двухконтактный, то вы сразу увидите есть ли там 12 Вольт. В трех контактном датчике следует попарно проверить напряжение между выводами в фишке с тем, чтобы найти, где один «плюс», и где два «минуса». Между «плюсом» и каждым «минусом» тоже должно быть напряжение 12В.
Если питания на фишке нет — в первую очередь нужно проверить цел ли предохранитель (он может быть как в блоке под капотом так и в салоне авто). Его расположение зачастую указано на крышке блока с предохранителями. Если предохранитель целый — нужно «прозвонить» проводку и проверить фишку. Потом стоит приступать к проверке непосредственно самого датчика вентилятора.
Однако прежде чем сливать антифриз и выкручивать датчик вентилятора охлаждения радиатора стоит провести еще один небольшой тест который позволит убедится в исправном срабатывании вентилятора.
Проверка срабатывания вентилятора
При помощи какой-либо перемычки (кусочка тонкого провода) замкнуть попарно «плюс» и сначала один, а потом второй «минус». Если проводка цела, а вентилятор исправный, то в момент замыкания включится сначала одна, а потом вторая скорость вентилятора. На двухконтактном датчике скорость будет одна.
Также стоит проверить, отключается ли вентилятор при отключении датчика, не залипли ли в нем контакты. Если же при отключении датчика вентилятор продолжает работать, то это означает, что с датчиком что-то не так, и необходима его проверка. Для ее выполнения датчик нужно демонтировать с машины.
Проверка датчика включения вентилятора
Проверять ДВВ можно двумя методами — подогревая его в теплой воде либо можно даже нагреть паяльником. Оба они подразумевают проверки на обрыв. Только в последнем случае понадобится мультиметр с термопарой, а в первом — термометр, способный измерять температуру выше 100 градусов по Цельсию. Если проверяться будет трехконтактный датчик включения вентилятора, с двумя скоростями включения (ставится на многих иномарках), то желательно одновременно использовать сразу два мультиметра. Один — для проверки одной цепи, а второй чтобы одновременно проверить вторую цепь. Суть проверки в том, чтобы узнать, срабатывает ли реле при нагреве до той температуры которая указана на датчике.
Проверяют датчик включения вентилятора охлаждения радиатора по следующему алгоритму (на примере трехконтактного датчика и одного мультиметра, а также мультиметра с термопарой):
Проверка ДВВ в теплой воде с помощью мультиметра
- Установить электронный мультиметр в режим «прозвонки».
- Подсоединить красный щуп мультиметра к «плюсовому» контакту датчика, а черный — к «минусу», отвечающему за меньшую скорость вращения вентилятора.
- Щуп, измеряющий температуру подсоединить к поверхности чувствительного элемента датчика.
- Включить паяльник и приложить его жало к чувствительному элементу датчика.
- Когда температура биметаллической пластины достигнет критического значения (указанного на датчике), то исправный датчик замкнет цепь, и мультиметр будет сигнализировать об этом (в режиме прозвонки мультиметр пищит).
- Переместить черный щуп на «минус», отвечающий за вторую скорость вращения вентилятора.
- По мере продолжения нагрева через несколько секунд на исправном датчике должна замкнуться и вторая цепь при достижении пороговой температуры, мультиметр опять запищит.
- Соответственно, если при прогреве датчик не замыкает свою цепь — он неисправен.
Проверка двухконтактного датчика выполняется аналогично, только сопротивление нужно измерять лишь между одной парой контактов.
Если нагрев датчика производит не паяльником, а в емкости с водой, то следите чтобы покрывала не весь датчик целиком, а лишь его чувствительный элемент! По мере нагрева (контроль осуществляется термометром) будет происходить такое же срабатывание как и описывалось уже выше.
Заключение
Датчик включения вентилятора охлаждения — надежное устройство, но если есть подозрения что он отказал то для его проверки нужен мультиметр, термометр и источник тепла который будет греть чувствительный элемент.
Источник
Диагностика и замена датчика включения вентилятора без посторонней помощи
Датчик включения вентилятора – специальное устройство, которое активирует вентилятор, находящийся в нижней части радиатора. Это происходит в том случае, если повышается температура антифриза (охлаждающей жидкости) и перегревается двигатель.
Описание датчика включения вентилятора
ДТОЖ и датчик включения вентилятора — это два разных регулятора. ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам. Второй регулятор, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе, так как ДТОЖ находится на двигателе.
Более подробно о том, как устроен датчик вентилятора, какие у него функции, как диагностировать это устройство – чуть ниже.
Предназначение и функции
Датчик включения вентилятора радиатора улучшает свойства системы охлаждения, включая вспомогательный поток воздуха без вмешательства водителя извне. Чтобы совершить эти манипуляции, в корпусе устройства установлен специальный элемент, реагирующий на перепады температуры жидкости.
Если выражаться обычным языком, можно сделать вывод, что определитель, включающий вентилятор охлаждения, это самый настоящий выключатель. Он срабатывает при длительном повышении температуры, когда пластина выгибается, а затем замыкаются контакты, подавая ток в цепь питания вентилятора.
Принцип работы и место расположения
Он, как было сказано, расположен внизу радиатора и включается, когда температура достигает определенной точки.
Происходит это следующим образом:
- Пластина, которая находится в нижней части устройства, начинает при повышении температуры видоизменяться.
- Изгибаясь, она оказывает давление на специальный поршень, который движется вперед и при движении замыкает контакты: и подвижные, и неподвижные.
- Если антифриз будет оставаться холодным, пластина не будет нагреваться, и в итоге контакты не замкнутся, провоцируя включение вентилятора.
Внешний вид устройства и расположение
Каждая машина индивидуальна и ее температура тоже, поэтому нет никаких конкретных показателей, при которых срабатывает устройство. Различие также присутствует в скорости вращения: существуют двухскоростные и односкоростные. Двухскоростной вариант включения более редкий, но он тоже встречается. Он отличается тем, что при достижении пика температуры замыкается пара контактов, а прокруты вентилятора совершают небольшие обороты.
Он нередко может выйти из неисправности в автомобиле отечественного происхождения. Если такое случилось, если вы заметили, что в системе произошла неисправность, нужно немедленно загнать машину в гараж и сменить устройство. Где находится датчик включения вентилятора, можно также узнать из видео от автора Avto-Blogger.ru.
Как проверить датчик самостоятельно?
Проверка датчика включения вентилятора дело несложное.
- Если возникла необходимость его диагностировать, нужно сначала узнать его функции и принцип действия.
- После этого, можно проверить систему, нагревая самой уязвимой части корпуса датчика. Чтобы это сделать, нужно изъять его из радиатора, внимательно осмотреть его, проверить колодки контактов, осмотреть провода, и, если есть такая необходимость, почистить.
- Далее понадобится инструмент, который можно сделать самостоятельно из обычной лампочки и батарейки, или использовать специальный тестер.
- Довести до кипения воду, затем соединить тестер и контакты датчика и опустить в воду его уязвимую сторону.
- После этого должно случиться замыкание. Это действие спровоцирует возгорание лампы, или появление характерного звукового сигнала тестера. Если приспособление показало, что контакты замкнулись до столкновения с кипятком, значит датчик несомненно неисправен. Как проверить датчик включения вентилятора, расскажет автор видео — Техник-механик.
Инструкция по замене регулятора
Замена датчика включения вентилятора почти всегда происходит по одной схеме:
- Нужно подготовить «почву». В некоторых автомобилях это происходит следующим образом: нужно избавить систему от жидкости охлаждения, если вентилятор установлен внизу радиатора, или же, если системе будет достаточно, удалить воду из расширительного бака. Если антифриз нужно полностью слить, тогда при этом необходимо открыть кран печки, чтобы не было остатка. Важно: не стоит выливать остатки жидкости на землю, ведь антифриз довольно ядовит.
- После этого можно снимать датчик, отключив подключенные провода. Затем, используя ключ, нужно убрать корпус и выкрутить его руками. Новое приспособление нужно закрутить вручную затем, нанося последние штрихи, можно использовать гаечный ключ. Чтобы предупредить протечку можно использовать специальную ленту для резьбы, которая сделает соединение более плотным и надежным. После этого можно восстановить контакты, вернув все необходимые провода на место, и залить в систему охлаждающую жидкость.
Цена вопроса
На фотографиях ниже можно увидеть, как выглядит устройство, а также оценить стоимость различных моделей.
Запрос вернул пустой результат.
Видео «Замена ДТОЖ»
Автор видео Василий Калугин расскажет и покажет на примере своего автомобиля, как заменить устройство.
Извините, в настоящее время нет доступных опросов.
Источник
Все ошибки FORD C-MAX, CROWN VICTORIA, ECOSPORT, EDGE, ESCAPE, ESCORT, EXPLORER, F-150, F150 (RAPTOR), FIESTA, FIESTA ST, FOCUS, FOCUS 2, FUSION, GALAXY, GRAND C-MAX, KUGA, MAVERICK, MONDEO, MUSTANG, RANGER, S-MAX, TAURUS.
Ошибки FORD по протоколу OBDI. Самодиагностика.
Ошибки FORD по протоколу OBDII
Топливная система и воздухоподача
P0000-P0099, P0100-P0199, P0200-P0299
P0000 – Неисправностей не обнаружено
P0001 – Неисправность в электрической цепи управления регулятором подачи топлива
P0003 – Низкое напряжение в электрической цепи управления регулятором подачи топлива
P0087 – Давление топлива в системе — слишком низкое
P0088 – Давление топлива в системе — слишком высокое
P0089 – Регулятор давления топлива – некорректное функционирование
P0148 – Неправильная подача топлива
P0149 – Неправильный угол опережения впрыска
P0200 – Форсунка — неисправность электрической цепи
P0201 – Форсунка 1 — неисправность электрической цепи
P0202 – Форсунка 2 — неисправность электрической цепи
P0203 – Форсунка 3 — неисправность электрической цепи
P0204 – Форсунка 4 — неисправность электрической цепи
P0205 – Форсунка 5 — неисправность электрической цепи
P0206 – Форсунка 6 — неисправность электрической цепи
P0207 – Форсунка 7 — неисправность электрической цепи
P0208 – Форсунка 8 — неисправность электрической цепи
P0216 – Управление углом опережения впрыска топлива — неисправность электрической цепи
P0217 – Перегрев двигателя
P0218 – Перегрев коробки передач
P0219 – Превышение допустимой частоты вращения коленчатого вала
P0220 – Датчик В положения дроссельной заслонки / датчик В положения педали акселератора — неисправность электрической цепи
P0225 – Датчик С положения дроссельной заслонки / датчик С положения педали акселератора — неисправность электрической цепи
P0230 – Реле топливного насоса — неисправность электрической цепи
P0231 – Реле топливного насоса — низкое напряжение цепи
P0232 – Реле топливного насоса — высокое напряжение цепи
P0233 – Реле топливного насоса — ненадежный контакт электрической цепи
P0234 – Давление турбонаддува — превышен верхний предел
P0235 – Датчик давления наддува A турбокомпрессора/приводного нагнетателя — неисправность электрической цепи
P0236 – Датчик давления наддува A турбокомпрессора/приводного нагнетателя — диапазон/функционирование
P0237 – Датчик давления наддува A турбокомпрессора/приводного нагнетателя — низкий уровень входного сигнала
P0238 – Датчик давления наддува A турбокомпрессора/приводного нагнетателя — высокий уровень входного сигнала
P0239 – Датчик давления наддува B турбокомпрессора/приводного нагнетателя — неисправность электрической цепи
P0240 – Датчик давления наддува B турбокомпрессора/приводного нагнетателя — диапазон/функционирование
P0241 – Датчик давления наддува B турбокомпрессора/приводного нагнетателя — низкий уровень входного сигнала
P0242 – Датчик давления наддува B турбокомпрессора/приводного нагнетателя — высокий уровень входного сигнала
P0251 – Дозатор топлива А, ротор/кулачок/форсунка — неисправность электрической цепи
P0299 – Турбокомпрессор / приводной нагнетатель — низкое давление наддува
P029C – Засорение форсунки № 1
P02E0 – Привод заслонки системы впуска с изменяемой геометрией – обрыв цепи
P02E1 – Проблемы в работе привода заслонки системы впуска с изменяемой геометрией
P02E2 – Низкий уровень сигнала с привода заслонки системы впуска с изменяемой геометрией
P02E8 – Низкий уровень сигнала с датчика положения привода заслонки системы впуска с изменяемой геометрией
Система зажигания
P0300-P0399
P0300 – Случайные / множественные пропуски зажигания (воспламенения)
P0301 – Цилиндр 1 — пропуски зажигания (воспламенения)
P0302 – Цилиндр 2 — пропуски зажигания (воспламенения)
P0303 – Цилиндр 3 — пропуски зажигания (воспламенения)
P0304 – Цилиндр 4 — пропуски зажигания (воспламенения)
P0305 – Цилиндр 5 — пропуски зажигания (воспламенения)
P0306 – Цилиндр 6 — пропуски зажигания (воспламенения)
P0307 – Цилиндр 7 — пропуски зажигания (воспламенения)
P0308 – Цилиндр 8 — пропуски зажигания (воспламенения)
P0316 – Пропуски зажигания (воспламенения) при запуске — первые 1000 оборотов
P0320 – Датчик положения коленчатого вала / датчик частоты вращения коленчатого вала — неисправность электрической цепи
P0325 – Датчик детонации 1, банк 1 — неисправность электрической цепи
P0326 – Датчик детонации 1, банк 1 — диапазон/функционирование
P0327 – Датчик детонации 1, банк 1 — низкий уровень сигнала
P0328 – Датчик детонации 1, банк 1 — высокий уровень входного сигнала
P0329 – Датчик детонации 1, банк 1 — ненадежный контакт электрической цепи
P0330 – Датчик детонации 2, банк 2 — неисправность электрической цепи
P0331 – Датчик детонации 2, банк 2 — диапазон/функционирование
P0332 – Датчик детонации 2, банк 2 — низкий уровень сигнала
P0333 – Датчик детонации 2, банк 2 — высокий уровень входного сигнала
P0334 – Датчик детонации 2, банк 2 — ненадежный контакт электрической цепи
P0335 – Датчик положения коленчатого вала — неисправность электрической цепи
P0336 – Датчик положения коленчатого вала — диапазон/функционирование
P0337 – Датчик положения коленчатого вала — низкий уровень сигнала
P0338 – Датчик положения коленчатого вала — высокий уровень сигнала
P0339 – Датчик положения коленчатого вала — ненадежный контакт электрической цепи
P0340 – Датчик положения распределительного вала A, банк 1 — неисправность электрической цепи
P0341 – Датчик положения распределительного вала A, банк 1 — диапазон/функционирование
P0342 – Датчик положения распределительного вала A, банк 1 — низкий уровень сигнала
P0343 – Датчик положения распределительного вала A, банк 1 — высокий уровень входного сигнала
P0344 – Датчик положения распределительного вала A, банк 1 — ненадежный контакт электрической цепи
P0350 – Катушка зажигания, первичная/вторичная обмотки — неисправность электрической цепи
P0351 – Катушка зажигания A, первичная/вторичная обмотки — неисправность электрической цепи
P0352 – Катушка зажигания В, первичная/вторичная обмотки — неисправность электрической цепи
P0353 – Катушка зажигания С, первичная/вторичная обмотки — неисправность электрической цепи
P0354 – Катушка зажигания D, первичная/вторичная обмотки — неисправность электрической цепи
P0355 – Катушка зажигания Е, первичная/вторичная обмотки — неисправность электрической цепи
P0356 – Катушка зажигания F, первичная/вторичная обмотки — неисправность электрической цепи
P0357 – Катушка зажигания G, первичная/вторичная обмотки — неисправность электрической цепи
P0358 – Катушка зажигания H, первичная/вторичная обмотки — неисправность электрической цепи
P037D – Контроль свечей накаливания – неисправность электрической цепи
P0380 – Свечи накаливания, цепь А — неисправность
P0381 – Индикатор свечей накаливания — неисправность электрической цепи
Контроль выбросов
P0400-P0499
P0400 – Система рециркуляции отработавших газов (EGR) — неисправность каналов системы
P0401 – Система рециркуляции отработавших газов (EGR) — недостаточный уровень рециркуляции
P0402 – Система рециркуляции отработавших газов (EGR) — чрезмерный уровень рециркуляции
P0403 – Система рециркуляции отработавших газов (EGR) — неисправность электрической цепи
P0404 – Система рециркуляции отработавших газов (EGR) — диапазон/функционирование
P0405 – Датчик положения клапана А системы рециркуляции ОГ (EGR) — низкий уровень сигнала
P0406 – Датчик положения клапана А системы рециркуляции ОГ (EGR) — высокий уровень сигнала
P0409 – Датчик А системы рециркуляции отработавших газов (EGR) — неисправность электрической цепи
P0420 – Каталитический нейтрализатор, банк 1 — эффективность ниже требуемой
P042E – Привод клапана A системы рециркуляции отработавших газов (EGR) – заедание привода в открытом положении
P042F – Привод клапана A системы рециркуляции отработавших газов (EGR) – заедание привода в закрытом положении
P0430 – Каталитический нейтрализатор, банк 2 — эффективность ниже требуемой
P0440 – Система улавливания паров топлива — неисправность
P0441 – Система улавливания паров топлива — некорректный расход
P0442 – Система улавливания паров топлива — незначительная утечка
P0443 – Электромагнитный клапан аккумулятора паров топлива — неисправность электрической цепи
P0457 – Система улавливания паров топлива — утечка (ослабла или открыта крышка топливозаливной горловины)
P0458 – Система улавливания паров топлива, клапан аккумулятора паров топлива — низкий уровень сигнала
P0459 – Система улавливания паров топлива, клапан аккумулятора паров топлива — высокий уровень сигнала
P0460 – Датчик уровня топлива — неисправность электрической цепи
P0461 – Датчик уровня топлива — диапазон/функционирование
P0462 – Датчик уровня топлива — низкий уровень сигнала
P0463 – Датчик уровня топлива — высокий уровень входного сигнала
P0480 – Электродвигатель вентилятора 1 системы охлаждения — неисправность электрической цепи
P0489 – Система рециркуляции отработавших газов (EGR) — низкое напряжение цепи
P0490 – Система рециркуляции отработавших газов (EGR) — высокое напряжение цепи
Контроль скорости и холостого хода
P0500-P0599
P0500 – Датчик скорости автомобиля — неисправность электрической цепи
P0503 – Датчик скорости автомобиля — сигналы хаотичные / пропадающие / высокого уровня
P0504 – Выключатель А/В стоп-сигналов (датчик положения педали тормоза) — корреляция
P0562 – Напряжение системы (бортовой сети) — низкое
P0563 – Напряжение системы (бортовой сети) — высокое
P0571 – Выключатель педали тормоза A (система поддержания скорости) — неисправность электрической цепи
P0598 – Система управления нагревателем термостата — низкое напряжение цепи
P0599 – Система управления нагревателем термостата — высокое напряжение цепи
Электронный блок управления (ЭБУ) и его подсистемы
P0600-P0699
P0611 – Блок управления топливными форсунками — некорректное функционирование
P0628 – Низкое напряжение в электрической цепи управления топливным насосом
P0603 – Электронный блок управления двигателем — ошибка памяти КАМ
P0606 – Электронный блок управления двигателем (ECM) / блок управления силовым агрегатом (PCM) — неисправность процессора
P0607 – Электронный блок управления двигателем — функционирование
P0608 – Электронный блок управления двигателем, датчик скорости автомобиля (выходной сигнал А) — неисправность
P060A – Электронный блок управления двигателем, проблемы функционирования процессора мониторинга
P060B – Электронный блок управления двигателем, функционирование АЦП
P060C – Электронный блок управления двигателем, проблемы функционирования главного процессора
P060D – Электронный блок управления двигателем, положение педали акселератора – функционирование
P0610 – Электронный блок управления двигателем — ошибка опции автомобиля
P0611 – Блок управления топливными форсунками — функционирование
P061A – Электронный блок управления двигателем, крутящий момент двигателя – проблемы функционирования
P061B – Электронный блок управления двигателем, расчет крутящего момента двигателя – проблемы функционирования
P061C – Электронный блок управления двигателем, частота вращения двигателя – проблемы функционирования
P061D – Электронный блок управления двигателем, расход воздуха через двигатель – проблемы функционирования
P061E – Электронный блок управления двигателем, выключатель стоп-сигналов (датчик положения педали тормоза) – функционирование
P061F – Электронный блок управления двигателем, контроллер привода дроссельной заслонки – функционирование
P0620 – Управление генератором – неисправность электрической цепи
P0622 – Генератор, управление обмоткой возбуждения — неисправность электрической цепи
P0623 – Индикатор зарядки, управление — неисправность электрической цепи
P0625 – Вывод обмотки возбуждения генератора — низкий уровень сигнала
P0626 – Вывод обмотки возбуждения генератора — высокий уровень сигнала
P0627 – Управление топливным насосом — обрыв цепи
P0628 – Управление топливным насосом — низкий уровень сигнала
P062B – Электронный блок управления двигателем, управление впрыском топлива – проблемы функционирования
P062D – Блок управления форсункой, банк 1 – проблемы функционирования
P0641 – Опорное напряжение датчика A — обрыв цепи
P0642 – Опорное напряжение датчика A — низкий уровень сигнала
P0646 – Реле электромагнитной муфты компрессора кондиционера — низкий уровень сигнала
P065A – Генератор – функционирование
P065B – Генератор – диапазон/функционирование управляющей цепи
P065C – Генератор – механическая неисправность / функционирование
P0670 – Блок управления свечами накаливания — неисправность электрической цепи
P0671 – Свеча накаливания, цилиндр 1 — неисправность электрической цепи
P0672 – Свеча накаливания, цилиндр 2 — неисправность электрической цепи
P0673 – Свеча накаливания, цилиндр 3 — неисправность электрической цепи
P0674 – Свеча накаливания, цилиндр 4 — неисправность электрической цепи
P0686 – Реле системы управления двигателем — низкий уровень сигнала
P0689 – Реле системы управления двигателем — низкий уровень сигнала в контрольной цепи
P068A – Реле системы управления двигателем – раннее отключение
P068B – Реле системы управления двигателем – позднее отключение
P0691 – Электродвигатель вентилятора 1 системы охлаждения — низкий уровень сигнала
P06B8 – Внутренний блок управления – ошибка энергонезависимой памяти
Трансмиссия
P0700-P0799, P0800-P0899, P0900-P0999
P0700 – Управление АКПП, запрос неисправностей (MIL) — неисправность электрической цепи
P0702 – Система управления АКПП — электрическая неисправность
P0703 – Выключатель стоп-сигналов B — неисправность электрической цепи
P0704 – Концевой выключатель (датчик положения) педали сцепления — неисправность электрической цепи
P0705 – Датчик положения селектора АКПП, входной сигнал PRNDL — неисправность электрической цепи
P0715 – Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — неисправность электрической цепи
P0720 – Датчик частоты вращения выходного вала — неисправность электрической цепи
P0721 – Датчик частоты вращения выходного вала — диапазон/функционирование
P0722 – Датчик частоты вращения выходного вала — нет сигнала
P0730 – Некорректное передаточное отношение
P0731 – 1-я передача — некорректное передаточное отношение
P0732 – 2-я передача — некорректное передаточное отношение
P0733 – 3-я передача — некорректное передаточное отношение
P0734 – 4-я передача — некорректное передаточное отношение
P073D – Система КПП – не включается нейтральная передача
P073E – Система КПП – не включается передача заднего хода
P073F – Система КПП – не включается первая передача
P0741 – Электромагнитный клапан муфты блокировки гидротрансформатора — функционирование или «залипание» в закрытом состоянии
P0766 – Электромагнитный клапан D переключения передач — функционирование или «залипание» в закрытом состоянии
P0771 – Электромагнитный клапан E переключения передач — функционирование или «залипание» в закрытом состоянии
P0783 – Выбор передачи, 3-4 — неисправность переключения
P07A3 – Фрикционные элементы трансмиссии A – заедание во включенном состоянии
P07A5 – Фрикционные элементы трансмиссии B – заедание во включенном состоянии
P0805 – Датчик положения сцепления (муфты) — неисправность электрической цепи
P0810 – Ошибка в управлении сцеплением (муфтой)
P0812 – Передача заднего хода — неисправность входной цепи
P0816 – Переключатель выбора передач КПП, понижение передачи — неисправность электрической цепи
P087A – Датчик положения сцепления B – неисправность электрической цепи
P0884 – Электронный блок управления КПП (TCM), входной сигнал питания — ненадежный контакт электрической цепи
P0896 – Слишком большое время переключения
P0900 – Привод сцепления — обрыв цепи
P0901 – Привод сцепления — диапазон/функционирование
P0902 – Привод сцепления — низкое напряжение цепи
P0903 – Привод сцепления — высокое напряжение цепи
P0904 – Цепь выбора диапазона коробки передач — неисправность
P0909 – Ошибка выбора диапазона коробки передач
P090C – Привод сцепления B – низкий уровень сигнала
P0919 – Контроль включенной передачи — ошибка
P0949 – Коробка передач с автоматизированным переключением (ASM) — не проведено адаптивное обучение
P0972 – Электромагнитный клапан “A” переключения передач — диапазон/функционирование
P0981 – Электромагнитный клапан “D” переключения передач — диапазон/функционирование
Прочие ошибки
P1000 – OBD-II Тестирование не завершено
P1001 – Тестирование при запущенном двигателе не может быть завершено
P1039 – Сигнал скорости автомобиля некорректный или отсутствует
P1051 – Сигнал выключателя тормоза некорректный или отсутствует
P1100 – Датчик массового расхода воздуха (MAF) – прерывистый сигнал
P1101 – Датчик массового расхода воздуха (MAF) вне диапазона самотестирования
P1112 – Датчик температуры всасываемого воздуха – прерывистый сигнал
P1116 – Датчик температуры охлаждающей жидкости двигателя находится вне диапазона самотестирования
P1117 – Датчик температуры охлаждающей жидкости двигателя – прерывистый сигнал
P1120 – Датчик положения дроссельной заслонки – диапазон/функционирование
P1121 – Датчик положения дроссельной заслонки несовместим с датчиком массового расхода воздуха
P1124 – Датчик положения дроссельной заслонки – вне диапазона самотестирования
P1125 – Датчик положения дроссельной заслонки – прерывистый сигнал
P1233 – Драйвер модуля топливного насоса выключен
P1235 – Модуль управления топливным насосом – работа вне допустимого диапазона
P1237 – Вторичная цепь топливного насоса неисправна
P1293 – ТНВД – сторона высокого давления разомкнута группа ряд 1 (bank 1)
P1294 – ТНВД – сторона высокого давления разомкнута группа ряд 2 (bank 2)
P1450 – избыточный вакуум в топливном баке
P1451 – Неисправность в электрической цепи клапана вентиляции бака
P1549 – Неисправность в электрической цепи клапана изменения геометрии впускного коллектора
P2002 – Сажевый фильтр, банк 1 — эффективность ниже требуемой
P2004 – Привод изменения геометрии впускного коллектора завис в открытом положении
P2008 – Привод системы изменения геометрии впускного коллектора, банк 1 — обрыв цепи
P2101 – Электродвигатель привода дроссельной заслонки — диапазон/функционирование
P2107 – Блок управления приводом дроссельной заслонки — ошибка процессора
P2108 – Блок управления приводом дроссельной заслонки — функционирование
P2110 – Система управления приводом дроссельной заслонки — принудительное ограничение оборотов
P2111 – Система управления приводом дроссельной заслонки — заедание привода в открытом положении
P2112 – Система управления приводом дроссельной заслонки — заедание привода в закрытом положении
P2119 – Привод дроссельной заслонки, дроссельная заслонка — диапазон/функционирование
P2120 – Датчик положения педали акселератора/выключатель D — неисправность электрической цепи
P2121 – Датчик положения педали акселератора/выключатель D — диапазон/функционирование
P2122 – Датчик положения педали акселератора/выключатель D — низкий уровень входного сигнала
P2123 – Датчик положения педали акселератора/выключатель D — высокий уровень входного сигнала
P2124 – Датчик положения педали акселератора/выключатель D — ненадежный контакт электрической цепи
P2125 – Датчик положения педали акселератора/выключатель E — неисправность электрической цепи
P2126 – Датчик положения педали акселератора/выключатель E — диапазон/функционирование
P2127 – Датчик положения педали акселератора/выключатель Е — низкий уровень входного сигнала
P2128 – Датчик положения педали акселератора/выключатель Е — высокий уровень входного сигнала
P2129 – Датчик положения педали акселератора/выключатель E — ненадежный контакт электрической цепи
P2135 – Датчик положения педали акселератора/выключатель A/B — корреляция напряжения
P2138 – Датчик положения педали акселератора/выключатель D/Е — корреляция напряжения
P2176 – Система управления приводом дроссельной заслонки — адаптация положения холостого хода не выполнена
P2177 – Слишком бедная топливовоздушная смесь, кроме холостого хода, банк 1
P2187 – Слишком бедная топливовоздушная смесь, холостой ход, банк 1
P2188 – Слишком богатая топливовоздушная смесь, холостой ход, банк 1
P2191 – Слишком бедная топливовоздушная смесь, при высокой нагрузке, банк 1
P2193 – Слишком бедная топливовоздушная смесь, при высокой нагрузке, банк 2
P2195 – Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно бедной смеси
P2196 – Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно богатой смеси
P2258 – Система подачи воздуха на выпуск, управление A — высокий уровень сигнала
P2263 – Давление наддува турбокомпрессора/приводного нагнетателя — функционирование
P2265 – Датчик наличия воды в топливном фильтре — диапазон/функционирование
P228C – Регулятор давления топлива 1, превышение лимита управления – низкое давление топлива
P228D – Регулятор давления топлива 1, превышение лимита управления – высокое давление топлива
P2291 – Управляющее давление форсунки, проворачивание стартером — давление слишком низкое
P2297 – Подогреваемый кислородный датчик 1, банк 1 — сигнал выходит за установленный диапазон при замедлении
P2300 – Катушка зажигания А, цепь первичной обмотки — низкий уровень сигнала
P2303 – Катушка зажигания B, цепь первичной обмотки — низкий уровень сигнала
to evgenii2011: друг,тебе в поиск.И не надо будет ждать ответы.Они там уже есть)
to evgenii2011: и про ошибки тоже есть хорошая тема
A516 ³ Blower control module circuit faulty
Ошибка цепи вентилятора модуля контроля
ходит пешком
Санкт-Петербург
Cообщений: 25479
Смотрим, меняем модуль, проверяем проводку прежде.
to драйвер_1: Вам спасибо, полезная информация.
to evgenii2011: Держите в курсе.
Вопрос — а как модуль менять? Простите чайника,никогда с таким не сталкивался.
ходит пешком
Санкт-Петербург
Cообщений: 25479
to Velko:
Вот нашел любопытную штуку. По машине — Focus 2, окт. 2006, универсал, 2 л, Гиа.
По поводу замены посмотрите FAQ, должно быть там.
Velko: Вопрос — а как модуль менять? #
Сам модуль меняется.
Drakula_51
7 июня 2006
Неисправности климат-контроля
Приговорили мне климат к замене блока. Жду, когда привезут.
Меняют по гарантии.
народ. кто в теме. лужа под машиной. я понимаю, когда на улице было +28 и более, то это конденсат от климата капал. что может сейчас капать при температуре наружного воздуха +13?
З.Ы. капает однозначно вода, в районе между водилой и пассажиром.
езжу всегда с включенным климатом и закрытыми окнами, температуру в салоне выставляю на +20,5.
Олегин
Так конденсат и капает с кондея.
Мишуха
как он может образовываться при температуре воздуха (наружного) +13? или температура трубок намного ниже?
подскажите, такую вещь: включая обдув «на ноги» — дует на лицо, и никак не включаются ноги(, как ни манипулирую с кнопками. Но заметил такую вещь, когда только завел, и включил климат, то все дует, и в ноги и на лицо, и на лобовое как положено, все работает. Как прогревается — в ноги не дует. Почему так?и как с этим бороться?
bryant
Для начала хорошо бы запустить тестовый режим климат-контроля (в шапке темы написано как это включается). Если ошибка (ки) есть, то на панели она высветится. Если ничего нет, тогда обращаться к дилеру на диагностику, это если машина на гарантии. Если гарантии нет, но есть желание самому попробовать решить данную проблему, тогда как вариант попробовать вытащить блок управления климат-контроля и передернуть на нем разъемы, возможно, что это поможет. В этом ничего сложного нет и делается быстро.
Либо ехать не к официальному дилеру, а в любой, хороший автосервис, где Вам продиагностируют климат-контроль за вменяемые деньги ) ИМХО
bryant
Какого года машина? Если после диагностики будет приговор блоку управления климат-контроля, тогда можно купить новый или б/у на форуме в разделе Продам
я прошу прощения, я не в ту ветку написал про климат(у меня первый фокус 2004 г.)
Недавно заметил такую вещь, работает климат, затем включаешь кондей и появляется звук «пшшшшш». Что это?
У меня вот какая проблема.При включении зажигания (даже когда двигатель не заведен и климат-контроль выключен) в районе центральных воздуховодов слышен какой то звук как-будто что-то перебирает и этот звук не выключается,пока не выключишь зажигание.Тестовый режим ну никак не включается.Пробовал по разному,кто-нибудь может разжевать все пошагово как для 3-х летнего ребенка,что когда и где и при каких других условиях должно быть включено?
Sergert1
18 октября 2011
| цитата: |
| в районе центральных воздуховодов слышен какой то звук |
Посмотри тут
, может похожи симптомы?
| цитата: |
| Тестовый режим ну никак не включается.Пробовал по разному,кто-нибудь может разжевать все пошагово как для 3-х летнего ребенка |
Тут
перевод бюллетеня пытался сделать, думаю разберешься
вентилятор датчика салонной температуры.Сколько примерно стоимость?
И ещё можно просто «да» или «нет».Для тестового режима двигатель заводить надо или нет?Кондиционер должен быть включен или нет?
| цитата: |
| Для тестового режима двигатель заводить надо или нет? |
Зажигание должно быть включено. Можно двигатель запустить.
| цитата: |
| Кондиционер должен быть включен или нет? |
Не имеет значения. Главное блок климат-контроля вцелом включить.
Satelite
23 октября 2011
Есть такая проблема…
Заданая на климате температура часто не совпадает с действительной… Объясняю — выставил например 20 на климате, вроде все хорошо, дует как надо, но в какойто момент вдруг начинает дуть слишком теплый воздух, и даже при переводе в 16 — из воздуховодов — сахара. Чаще всего бывает когда начинаешь ехать интенсивно. Помогает включение режима AUTO, но в нем происходит таже фигня, но гораздо реже и на изменение температуры реагирует адекватней, но факт остается фактом — даже в нем порой жарит необоснованно.
Еще стал замечать что до того как начнет жарить слышны частые постукивания заслонки гдето в недрах панели. Выклвкл не помогает. Направления обдува вроде нормально работают. проблема только в тепературе.
Сделал на днях диагностику климата — выдал вот это:
9028 — обрыв цепи: правая часть приборной панели
9030 — обрыв цепи: правая часть В НОГИ
А297 — обрыв в цепи: левая часть приборной панели
А299 — обрыв в цепи: левая часть В НОГИ
9259 — обрыв цепи: левая часть активности солнца
что мне теперь с этим делать?
p.s. ошибки не сбрасываются почемуто.
p.s. датчик внутрисалонной температуры жужит, но чуть чуть совсем — если наклониться к панели и специально слушать
| цитата: |
| что мне теперь с этим делать? |
Satelite
если есть гарантия, то в сервис.
Гарантии, соответственно нет, иначе не задавал бы вопросов
333карен333
29 октября 2011
Подскажите, у кого нить было такое:
вдруг не стого не с сяго перестала работать ручка регулирования температуры водителя.
Т.е. кручу регулятор, а темпереатура на экране не меняется. Ну точнее меняется, но вот так: было 22 гр. Кручу ручку — 22.5, еще кручу — опять 22 становится. Не зависит от того, в какую сторону крутить…
Пассажирская работает и температуру меняет. А водительская нифига…Тестил самодиагностикой — ошибок нет…
Че делать то???
333карен333
Скорее всего оптопара накрылась
|
333карен333: |
| Подскажите, у кого нить было такое: вдруг не стого не с сяго перестала работать ручка регулирования температуры водителя. Т.е. кручу регулятор, а темпереатура на экране не меняется. Ну точнее меняется, но вот так: было 22 гр. Кручу ручку — 22.5, еще кручу — опять 22 становится. Не зависит от того, в какую сторону крутить… Пассажирская работает и температуру меняет. А водительская нифига…Тестил самодиагностикой — ошибок нет… Че делать то??? |
может быть банальное загрязнение
333карен333
29 октября 2011
biverboy
ydov
А как это лечится??? Как разобрать КК???
333карен333
Климат разбирается элементарно. сними его и все поймешь. там все на защелках, поддеваешь плоской отверткой и разбираешь его на 2 части.
Доброго дня всем! Подскажите, если кто знает, код ошибки климата 9069. Машина FF3. К сожалению, по третьему фокусу такой ветки еще нет, но, как я понимаю, как минимум блоки управления климатом у второго и третьего одинаковые. Может кто сталкивался? Заранее благодарен.
evgenii2011
16 декабря 2011
печка выдает ошибку А516 помогите разобраться.
Всем привет. Проблема в том что стал дуть холодный воздух в ноги ,как только не мучил климат-контроль все безрезультатно, такое чувство что появилась огромная дыра в районе ног и весь воздух с улице дует в ноги .В чем причина? машина форд фокус 2 литра 2006 г. купил недавно, опыта нема, прошу помощи…
alex23209
Тоже интересует этот вопрос!
alex23209
Присоединяюсь. Тоже недавно почувствовал такую проблему. Появляется периодически.
Пока непонятно что это. Думал из щели салонного фильтра сквозит. На выходных попробую сделать тест, может что покажет.
Мерзопакостная проблемка нарисовалась на FF2 с климатом — запотевает (зимой) левый нижний угол лобового стекла, . Режим обдува стекла не помогает, только макс. разморозка
Ну и тряпочка изнутри
При этом нигде в остальных местах лобового не запотевает. Климат ошибок не выдает, рециркуляция выключена.
Вроде бы, климат работает нормально, изо всех отверстий воздух идет, фильтры менялись.
Что-то не так с левой заслонкой, засорился воздуховод? как это можно определить, не разбирая всю торпеду?
хелп плиз
Michael01a
Проверь не отклеилось ли стекло в том углу.
1 человек сейчас в теме
Здравствуйте, вот расшифровка:
A516 — Blower control module circuit faulty — Ошибка цепи вентилятора модуля контроля, возможен обрыв проводов, замыкание на «массу», выход из строя вентилятора, модуля.
B1242 / 9242 — Неисправность электрической цепи исполнительного механизма заслонки рециркулируемого воздуха, проверяется также проводка, сама заслонки, контакты.
Желательно провести диагностику сканером Ford IDS. По поводу датчика нужно осмотреть его проводку и разъем, прозвонить на обрыв мультиметром, возможно и сам датчик вышел из строя.
Балаково, LADA (ВАЗ) 2108
