Решил проверить клапана IMRC и клапан продувки адсорбера . Ну что сам могу 😬. Надо померить сопротивление . На клапанах IMRC должно быть от 30 до 70 оМ (говорят может быть до 100) . Мои показали до 40 оМ .

Вроде как живые !

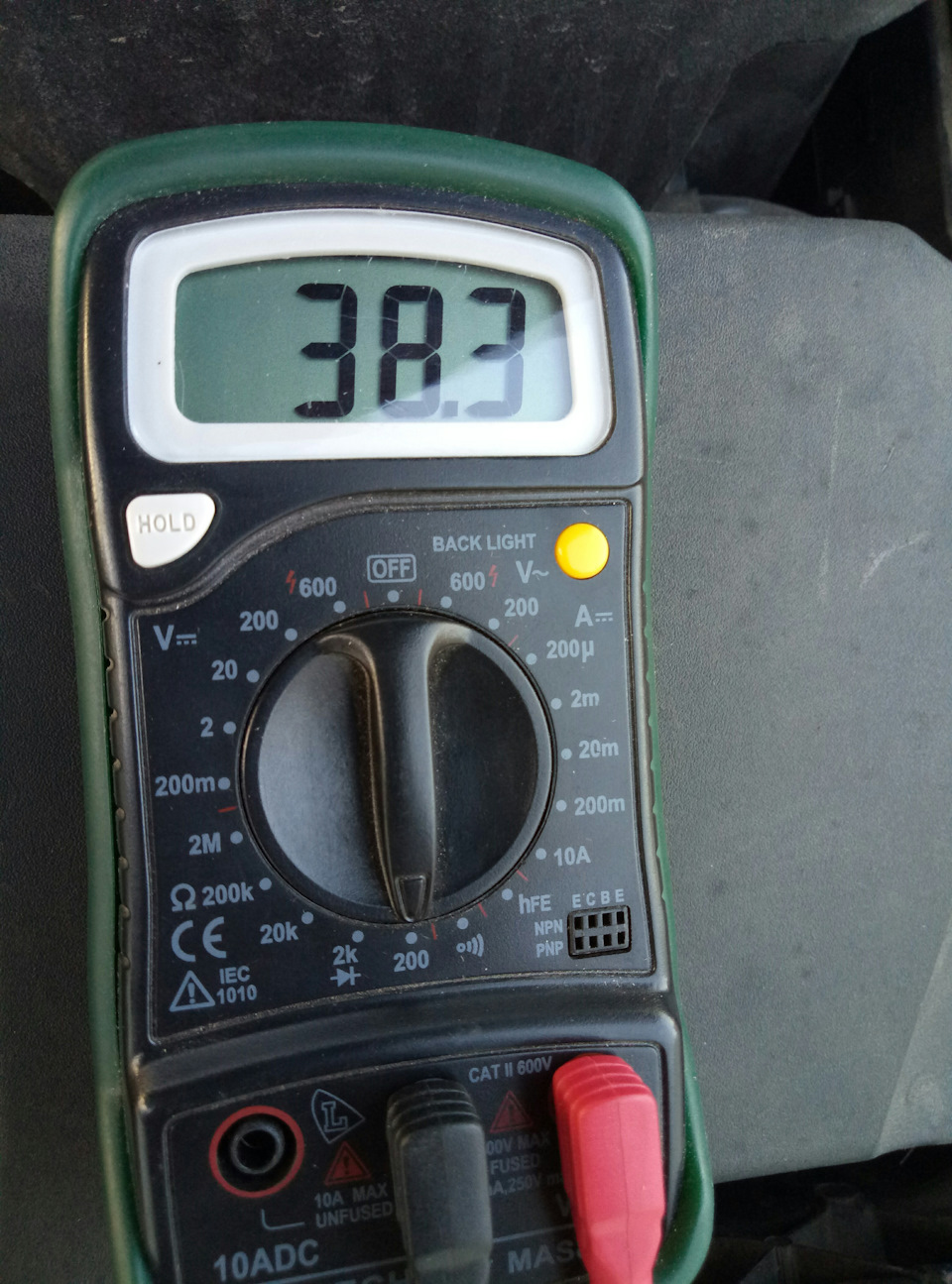

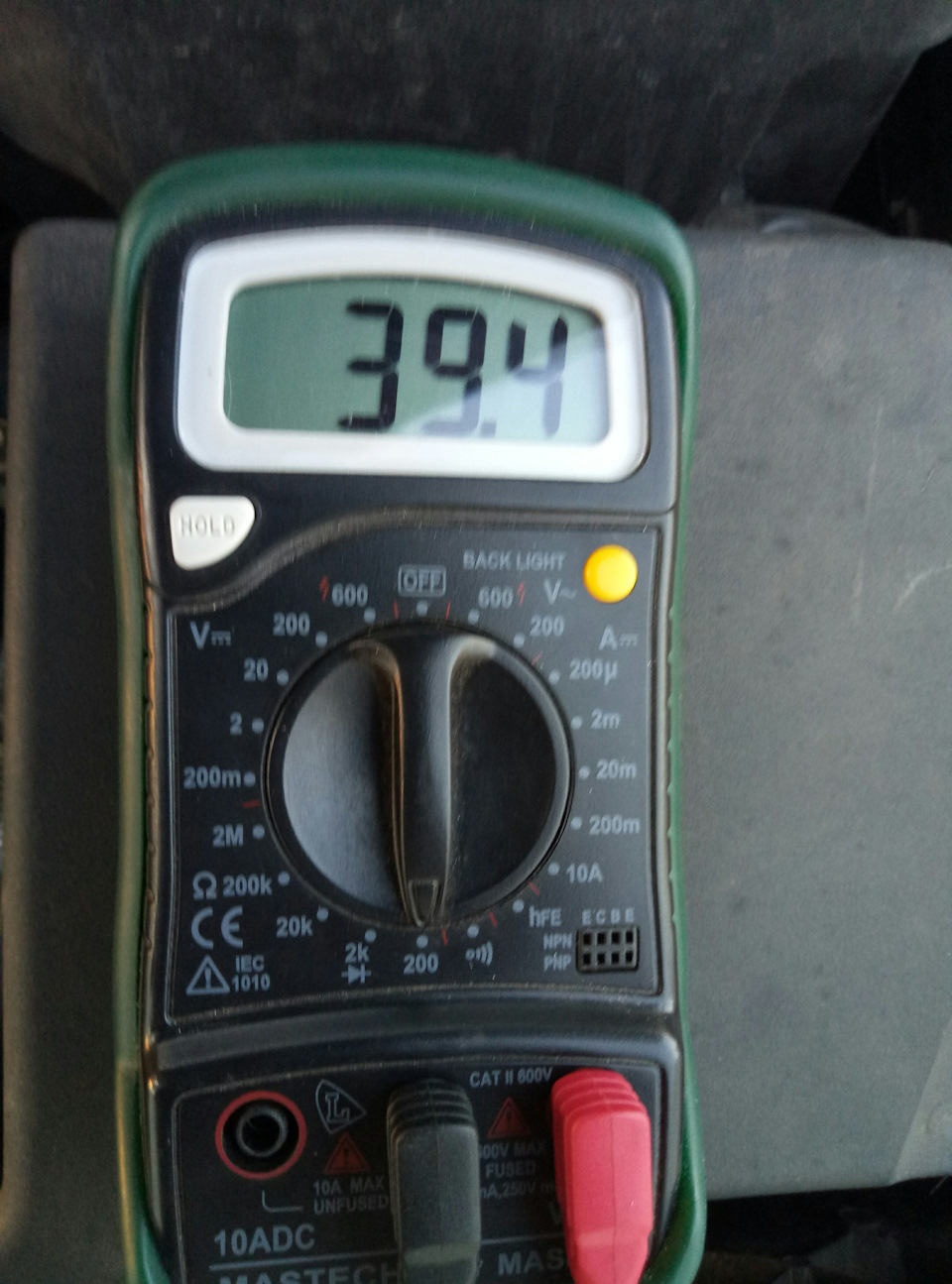

На клапане продувки адсорбера, сопротивление должно быть ДО 30 оМ (мерить надо на горячую), мой показал

Вроде как дохловатый . Менять ! Появилась маааленькая надежда, потому что люди, которые его меняли, описывали симптомы схожие с моими, а это : неровные холостые обороты, потряхивания двигателя на х/х, на светофорах чуть ли не глохнет (этог у меня нет), потеря тяги (этого у меня тоже нет) . Ну ладно, меняем ! Родной конечно же я не стал покупать, он как обычно золотой . Взял аналог BOSCH, номер 0 280 142 479 . Он от Патриота, народ его ставит . Но интересно, от BOSCH стоит 585 рублей, а от Патрика (такой же BOSCH ! ) стоит около 1000 !

Заказал его, а потом в магазине докупил быстросъёмы для топливной системы от Жиги, по моему от Калины (по 87 рублей) .

Было свободное время, напросился опять к Димону diman19991 .
Трубки с старого клапана, грел феном и снимал, ни чего сложного, а вот надеть их обратно — вот это ёбань ! Но надел ! Димон дал какую то херню конусную, трубки грел и ей развальцовывал, а потом грел и потихоньку натягивал . Ещё одна фигня : фишка у этого клапана, в другую сторону, пришлось нарастить проводку фишки этого клапана . Всё нарастил, замотал, завожу …
И НОЛЬ ЭМОЦИЙ ! ВСЁ КАК БЫЛО ! 😡😔

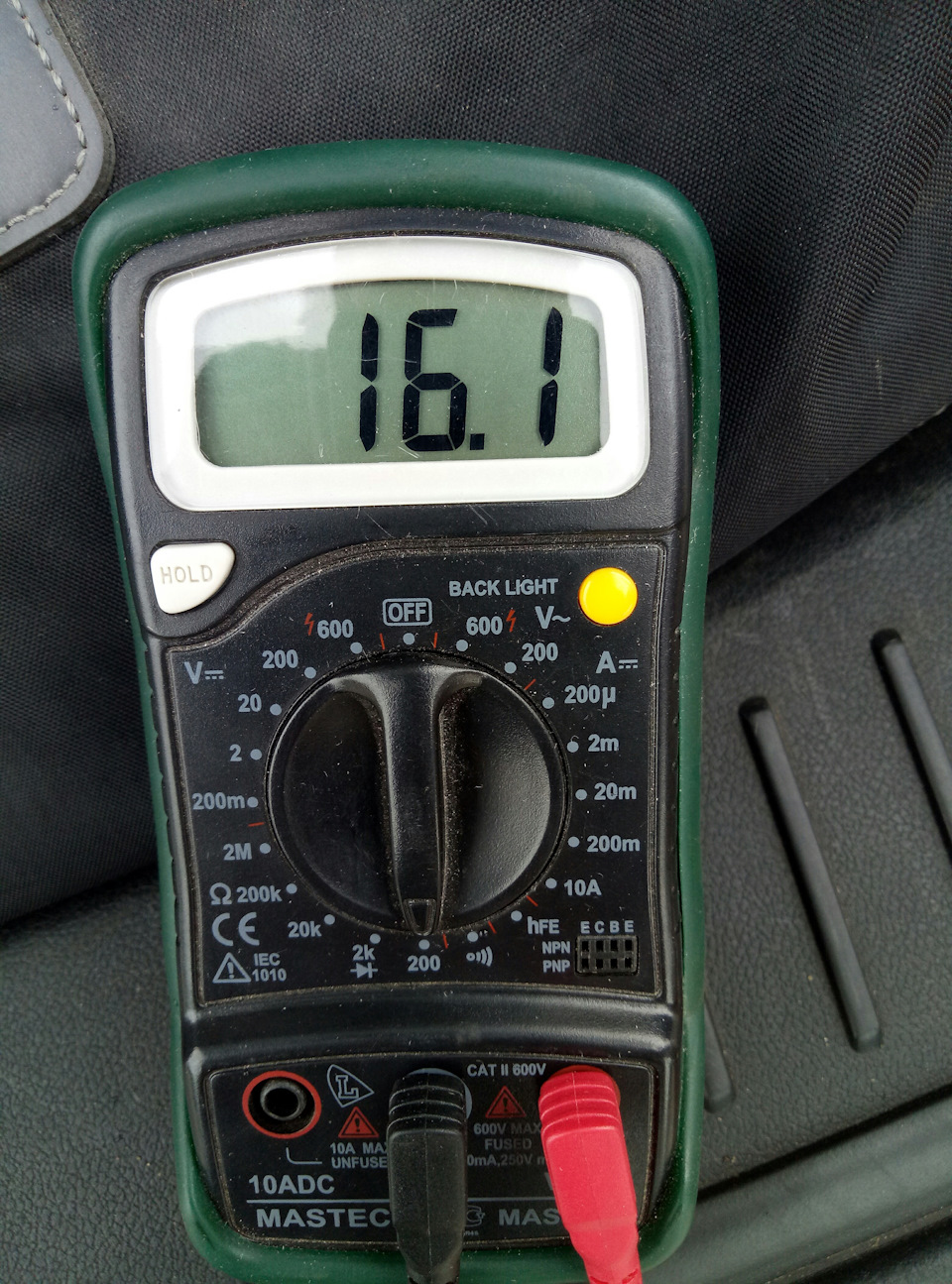

Ну ладно, раз он приехал, я его поменял … А, вот сопротивление на новом

Димон, спасибо что предоставил местечко, на дачу я ехать не хотел, там тёщщща ! 😡
Короче поиски продолжаются 😔😔😔

Всем мир ! ХРЮ-ХРЮ ! И привет от Ватсона !

ПЫС.ПЫС. Всё больше склоняюсь к мысли, что это что то с двигателем .😔 НЕ МОГЛО ЖЕ ЧТО ТО САМО СОБОЙ ОТЪЕХАТЬ ПОКА БЫЛ СНЯТ И ПЕРЕБИРАЛСЯ ДВИГАТЕЛЬ !

ФФ2 1.8 -2.0L.
Пару недель назад пришли похолодания, и я заметил что авто как то не стабильно стало работать, двигатель чуть подтрясовало, а далее начали плавать обороты, чаще вниз, на светофорах авто пыталось заглохнуть, иногда при торможении и остановке его начинало трясти…Чек не загорался.
Сначала грешил на подсос воздуха при смене двигателя, но там все прокладки были заменены на оригинал, ну и так как за эти годы у меня накопилось куча запасных исправных датчиков, я начал всё по очереди менять, катушки, свечи, датчик кислорода, датчик дроссельной заслонки, форсунки за одно и поменял резиновые колечки…даже датчик коленчатого вала, и клапан ЕГР не чего не помогало…проверил всё, всё в идеале, а обороты плавают, и авто не устойчиво работает…Заехал на диагностику ошибок нет, всё работает исправно.Конечно же я проверял и клапан адсорбера, дедовским способом, подключил к нему постоянное питание (полярность не важна), щёлкает, дуешь не продувается, подал напряжение открывается и свободно продувается… помимо этого подрос расход топлива, и авто на низах было вялым…после простоя на 5-10 секунд приходилось дольше крутить стартером, раньше запускалось только ключ поднёс, и раз был дабл.старт.
В один день двигаясь в потоке, я услышал что сзади слышен шум, бензонасос шумно заработал, а насос недавно я поставил оригинал от Мазда 3, ещё и 1000км не проехал…авто начало пытаться глохнуть.
прижался к обочине, заглушил авто, достал воронку из багажника и вставил в горловину бензобака, от туда раздалось сильное шипение, я даже не успел понят от туда или туда…после чего авто спокойно завелось, заработало ровно, бензонасос тоже тихо заработал, затем я снял шланг с впускного коллектора и заткнул отверстие шлангом с болтиком, обороты все ровно плавали но уже не так сильно и авто не пыталось заглохнуть, так я неделю и ездил с воронкой, убирал только на парковке.
После этого у меня не осталось сомнения что это клапан адсорбера, вспомнил я и случай прошлой зимой однозначно, это произошло из за этого клапана. Я сюда писал прошлой зимой , когда в мороз у меня бак взорвался.
1) www.drive2.ru/l/493243116317311234/
2) www.drive2.ru/l/493694190962606258/
Доехав до места я начал детально копать в сторону клапана адсорбера, сопротивление на исправном клапане должно быть до 30 , мерять надо на горячую, у меня на холодную было 32.2 , на горячую 36.1 , затем берём шприц, плотно вставляем в трубку и тянем на себя, должен создаваться вакум, у меня создавался вакум но через несколько секунд он пропадал, а должен быть постоянный, то есть клапан мёртв.
На разборках смысла брать их нет, они все мёртвые…

Оригинальный клапан Ford 1669555 цена около 3100 руб (Autodoc.ru февраль 2019 г.) Bosch…на родном клапане стоит код стоит Bosch 0280142412 но что-то я по нему ни чего не нашёл, помониторил просторы интернета, наткнулся на такие же проблемы на Форд Фокус 3, на одном тоже бак плющило www.drive2.ru/l/495070779520581893/…
нашёл бюджетный вариант клапана продувки
1) Клапан продувки адсорбера Bosch 0280142479 600 р. (Autodoc.ru февраль 2019 г.) точно такой же как у нас, и разъём и внешне один в один, только разъём развёрнут в обратную сторону, поэтому несколько см проводов придётся нарастить/удлинить при помощи паяльника, но это не проблема.( цена клапана продувки адсорбера 853р)
2) Топливный Г-образный быстросъём, продаётся в любом магазине запчастей.
3) Шланг внутренний диаметр 8мм Gates
4) 4 штуки пружинных хомута на 13мм (так как наружный диаметр шланга у меня 14мм) но держится плотно и без хомутов…
Теперь в будущем, если потребуется замена, то можно быстро и просто заменить, и главное дешевле.
После замены пропала дрожь двигателя, плавающие обороты, авто стало бодрее, запускается без дабл стартов , как и раньше стоит только поднести ключ.

Инструкция по проверке электромагнитного клапана продувки адсорбера Форд Фокус .

Как проверить адсорбер

Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Для чего нужен адсорбер

Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко).

Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).

Система EVAP состоит из следующих элементов:

• угольного адсорбера;
• электромагнитный клапан продувки адсорбера;
• соединительные трубопроводы.

Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:

• с топливным баком (через это соединение образованные пары бензина непосредственно попадают в адсорбер);
• с впускным коллектором (с его помощью выполняется продувка адсорбера);
• с атмосферным воздухом через топливный фильтр или отдельный клапан на его входе (обеспечивает перепад давления, которое необходимо для выполнения продувки адсорбера).

Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.

Проверка клапана адсорбера мультиметром

Электромагнитный клапан продувки адсорбера выполняет непосредственно продувку системы от имеющихся в ней испарений бензина. Выполняется это путем его открытия по команде от ЭБУ, то есть, клапан является исполнительным механизмом. Он находится в трубопроводе между адсорбером и впускным коллектором.

Что касается проверки клапана адсорбера, то, во-первых, проверяется факт того, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при ее разгерметизации извне, а также углем из адсорбера. А во-вторых, проверяется его работоспособность, то есть возможность открытия и закрытия по команде, идущей от электронного блока управления двигателем. Причем проверяется не только наличие самих команд, но и их значение, что выражается во времени, в течение которого клапан должен быть открыт или закрыт.

Интересно, что в двигателях, снабженных турбокомпрессором, разрежение во впускном коллекторе не создается. Поэтому для работы системы в ней предусмотрен еще один двухходовой клапан, срабатывающий и направляющий пары топлива во впускной коллектор (если давление наддува отсутствует) или на впуск компрессора (если давление наддува имеет место).

Обратите внимание, что управление электромагнитным клапаном адсорбера выполняется электронным блоком на основании большого объема информации от датчиков температуры, массового расхода воздуха, положения коленчатого вала и других. На самом деле алгоритмы, по которым построены соответствующие программы, достаточно сложные. Важно знать, что чем больше расход воздуха двигателем — тем больше длительность управляющих импульсов от ЭБУ до клапана и тем сильнее продувка адсорбера.

То есть, важно не напряжение, которое подается на клапан (оно стандартное и равное общему напряжению в автомобильной электрической сети), а его длительность. Существует такое понятие как «скважность продувки адсорбера». Оно скалярное и измеряется в пределах от 0% до 100%. Нулевой порог показывает, что продувки нет вовсе, соответственно, 100% означает, что адсорбер продувается максимально в данный момент времени. Однако на самом деле это значение всегда находится где-то посередине и зависит от условий эксплуатации машины.

Также понятие скважности интересно тем, что его можно измерить с помощью специальных диагностических программ на компьютере. Примером такого программного обеспечения могут служить программы Chevrolet Explorer или OpenDiag Mobile. Последняя отлично подойдет для проверки адсорбера отечественных автомобилей ВАЗ «Приора», «Калина» и других аналогичных моделей. Обратите внимание, что для работы с мобильным приложением необходим дополнительный сканер, например, ELM 327.

В качестве лучшей альтернативы можно купить автосканер Rokodil ScanX Pro. При использовании этого устройства не понадобятся никакие дополнительные гаджеты или программное обеспечение, которое часто требует дополнительные платные расширения, под конкретную марку или модель автомобиля. Такое устройство дает возможность считывать ошибки, следить за работой датчиков в реальном времени, вести статистику поездок и многое другое. Работает с протоколами CAN, J1850PWM, J1850VPW, ISO9141, поэтому Rokodil ScanX Pro подключается практически к любому автомобилю с разъемом OBD-2.

Внешние признаки неисправности

Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.

1. Нестабильная работа двигателя на холостых оборотах (обороты «плавают» вплоть до того, что машина заводится и глохнет, поскольку она работает на обедненной топливовоздушной смеси).
2. Небольшое увеличение расхода топлива, особенно при работе двигателя «на горячую», то есть, в разогретом состоянии и/или в жаркую летнюю погоду.
3. Двигатель автомобиля трудно запускается «на горячую», обычно невозможно запустить его с первого раза. И при этом стартер и другие сопутствующие запуску элементы находятся в работоспособном состоянии.
4. При работе двигателя на низких оборотах очень ощущается потеря мощности. А на более высоких оборотах также ощущается уменьшение значения крутящего момента.

В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

• Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
• Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
• Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
• После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

• Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
• Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
• Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
• Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
• Отключить от клапана входной и выходной воздушные шланги.
• С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов). При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
• В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся. В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
• Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
• При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
• Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона.

Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP.

Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Проверка клапана с помощью самодельной контрольки

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится.

Точно такая ситуация и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным. Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые.

Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Источник

Клапан продувки адсорбера. EVAP

Создана отдельная тема для обсуждения Клапана продувки адсорбера. EVAP.
Все сообщения в разделе Ford Focus 2 по данному вопросу переместил в данную тему, если что-то стоящее пропустил, просьба сообщить.
Скорее всего ошибка: check engine: ошибка P0444 Разомкнута цепь контрольного клапана системы контроля за отводом паров топлива.

Дополнительно прилагаю ссылку из раздела ff1 Клапан продувки адсорбера. EVAP

клапан продувки, адсорбер, клапан, EVAP, ошибка, двигателя, P0444

Экспресс
Спасибо! Расход действительно не устраивает.
Разобрал клапан. Нашёл несколько причин прохождения воздуха.
1. На фото железная штучка, там есть резиночка, которая покрыта слоем мелкого то ли угля, то ли просто грязи.
Резиночку промыл. Капнул каплю масла.
2. Просто сифонит из-под резинки, которая уплотняет в месте выхода контактов катушки во вторую половину корпуса. Резинка уже откровенна не та.
На данный момент заменить нечем. Пока собрал, проклеил, зажал сохнуть в тиски. В тисках воздух не проходит — сжатие половинок корпуса работает.

Если склеенная конструкция развалится (клеил обычным моментом), то, значит, замена.
На сегодня рад, что нашёл источник подсоса.

Источник

Клапан адсорбера форд фокус 2 от уаза

СНЯТИЕ КЛАПАНА ПРОДУВКИ АДСОРБЕРА

Работу проводим для замены клапана.

Клапан продувки адсорбера вставлен в кронштейн, который закреплен на левой стороне двигателя (по ходу движения автомобиля) под катушкой зажигания.

Нажав на фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от разъема клапана.

Нажав на фиксатор наконечника трубки клапана, отсоединяем его от трубки, соединяющейся с адсорбером.

Потянув резиновый наконечник трубки клапана, снимаем наконечник со штуцера впускного трубопровода.
Сдвигаем резиновую обойму клапана с лапки кронштейна.

. и вынимаем клапан с обоймой и трубками из моторного отсека.

Клапан продувки адсорбера, установленный на кронштейне (для наглядности кронштейн с клапаном снят с двигателя)

Снимаем резиновую обойму с клапана продувки адсорбера.
Устанавливаем электромагнитный клапан продувки адсорбера в обратной последовательности.

Клапан при установке должен быть правильно ориентирован: стрелка на клапане указывает направление движения паров топлива.

СНЯТИЕ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА

Адсорбер снимаем для замены при нарушении герметичности его корпуса (определяем по запаху бензина или визуально). Работу выполняем на смотровой канаве или эстакаде.

Адсорбер крепится к подрамнику задней подвески двумя винтами.

Снимаем резиновый наконечник атмосферной трубки с патрубка адсорбера.

Нажав на фиксатор, отсоединяем от штуцера адсорбера наконечник трубки отвода паров топлива из адсорбера к клапану продувки.
Аналогично отсоединяем от другого штуцера наконечник трубки подвода паров топлива к адсорберу из топливного бака.

На автомобиле с кузовом седан ключом Torx T-25 отворачиваем два винта крепления адсорбера к подрамнику задней подвески.
Для выполнения этой операции на автомобиле с кузовом хэтчбек приходится немного опустить подрамник задней подвески относительно кузова (см. «7.4. Ford Focus II. Снятие и установка задней подвески»)…

…либо, не опуская подрамник, отвернуть эти винты раздвижными пассатижами.

Снимаем адсорбер.
Установку адсорбера проводим в обратной последовательности.
