Кровля из сэндвич-панелей: ошибки и проблемы
Кровельные сэндвич-панели, благодаря их быстрой и несложной сборке, небольшому (по сравнению с другими кровельными решениям) весу, конкурентоспособной цене, герметичности, хорошим теплоизоляционным свойствам и долговечности, давно используются на крышах промышленных и складских зданий.
В последние годы наметилась тенденция к использованию этого типа кровельных решений в односемейных жилых домах (в основном пассивных и низкоэнергетических), увеличивается количество кровель из сэндвич-панелей в общественных зданиях (например, в спортивных залах, торговых и выставочных залах и т. д.).
Наряду с растущей популярностью такого типа решений, заметно увеличивается количество споров между сторонами строительного процесса, связанных с качеством сэндвич-панелей, конструктивными и производственными ошибками.
Виды ошибок при использовании сэндвич-панелей
Основываясь на многолетнем исследовании и опыте экспертов, наиболее распространенные ошибки проектирования и исполнения можно разделить на несколько групп:
- формальные ошибки, связанные с ненадлежащим маркетингом кровельных сэндвич-панелей;
- ошибки проектирования, связанные с неучетом:
— влияние цвета сэндвич-панелей на их механические свойства,
— рекомендации производителя сэндвич-панелей (включенные в таблицы грузоподъемности) относительно, в частности, допустимого пролета сэндвич-панелей, количества пролетов,
— технологических нагрузок, связанных с подвешиванием элементов системы к панелям,
— ливневых стоков,
— препятствий вертикальные на крыше, вызывающие образование снежных «мешков»,
— огнестойкие, коррозионные и акустические свойства сэндвич-панелей; - исполнительные ошибки связанные с:
— ненадлежащее хранение сэндвич-панелей на строительной площадке,
— неправильная обработка и подготовка сэндвич-панелей для заделки (например, резка сэндвич-панелей, вертикальная транспортировка панелей),
— неправильная подготовка основания (прогоны, стропила), например, опоры не образуют плоскую плоскость (это может вызывают деформацию сэндвич-панелей), отсутствие надлежащей антикоррозионной защиты металлических элементов несущей конструкции кровли и т. д.,
— выполнение работ без проекта,
— отсутствие или использование несоответствующего монтажного оборудования,
— использование несистемных решений, не предусмотренных производителем панели,
— неправильная подготовка монтажников,
— неправильная подготовка авторский надзор и контроль строительно-монтажных работ.
К сожалению, помимо вышеупомянутых ошибок проектирования и исполнения, качество кровельных сэндвич- панелей часто может быть причиной споров. Чаще всего на качество сэндвич-панелей влияют технологические ошибки:
- в случае сэндвич-панелей с наполнителем из полистирола — отсутствие или слишком короткая выдержка полистирола (вызывает отслоение облицовки от сердцевины, коррозию облицовки изнутри),
- в случае сэндвич-панелей с сердечником из минеральной ваты и полистирола — расслоение, вызванное неправильным приклеиванием и расположением элементов сердечника (здесь следует отметить неправильное распределение клея на склеиваемых поверхностях, незаполненных частях сердечника и т. д.),
- в случае сэндвич-панелей с пенопластом PIR / PUR — обшивка отслаивается от сердцевины из-за неправильной температуры и влажности воздуха на заводе, недостаточной дозировки компонентов пенопласта, подготовки внешней поверхности облицовки.
Очень часто причиной разногласий между участниками процесса строительства является неправильно оформленная исполнительная документация, например, отсутствие документов, подтверждающих возможность использования кровельной сэндвич-панели в строительстве, или явные ошибки в прилагаемых документах.
Для кровельных сэндвич-панелей производитель должен выпустить декларацию характеристик или национальную декларацию характеристик. Декларацию может также оформить уполномоченный представитель производителя (на основании письменной доверенности). Этот вариант чаще всего используют дистрибьюторы сэндвич-панелей, произведенных за пределами Евросоюза.
Источник
Чего не выносят сэндвич-панели. 5 типичных ошибок при монтаже
1.Кривизна каркаса.
Это последствие неправильного монтажа, установки строек, ригелей, прогонов и т.д. Часто ошибка бывает настолько серьезной, что ее невозможно исправить уплотнителями, которые идут в стандартной комплектации.
2. Несвоевременное удаление защитной пленки
Часто монтажники боятся повредить панели во время монтажа и не удаляют защитную пленку вплоть до сдачи объекта. В последствии после демонтажа пленки с панели под саморезами остаются ее обрывки, там начинает задерживаться грязь, влага, нарушаются эксплуатационные характеристики панели.
3. Незакрученные или перетянутые саморезы
Перетянутые саморезы приводят к смятию панели, ее несущая способность снижается (то есть уменьшаются нагрузки, которые может выдержать панель – ветровые, снеговые). При этом деформируется наружный лист, нарушается герметичность. Вероятность того, что в панель будет попадать влага, увеличивается, минеральная вата в панели может также изменить свои физико-механические свойства.
4. Некачественный монтаж фасонных элементов
Монтажники должны не только понимать, как правильно сопрягать панели между собой, но также использовать качественный крепеж и фасонные элементы. От этого зависит и внешний вид здания, и герметичность теплового контура.
5. Монтаж выполняли неспециалисты
При выборе монтажной бригады необходимо обращать внимание на следующие факторы:
- опыт монтажа именно сэндвич-панелей, НЕ ПРОФЛИСТА!
- опыт монтажа доборных элементов
- наличие профессиональной техники
Монтажники обязательно должны знать конструктив здания, а также понимать, что собой представляют сэндвич-панели, как строительный материал.
Источник
Типовые ошибки монтажа сэндвич-панелей. Как избежать?
Сэндвич-панели – хорошее решение при обустройстве стен быстровозводимых зданий. Этот современный строительный материал обладает целым комплексом существенных достоинств. Возможность сборки в кратчайшие сроки помножена на отличные теплоизоляционные свойства панелей и привлекательный внешний вид. Однако в полной мере преимущества сэндвич-панелей раскрываются только при правильном монтаже. Увы, зачастую недостаточно опытные строители допускают целый ряд типичных ошибок.
Устройство сэндвич-панели
Утепленные сэндвич-панели выполнены по принципу «бутерброда». Два внешних слоя из листового материала выполняют защитные функции, средний – утеплитель (пенополистирол или минеральная вата). В качестве облицовки, как правило, применяется оцинкованная сталь с полимерным покрытием.
Выбрать и купить сэндвич-панели можно за продолжительный список достоинств:
- небольшой вес;
- малая теплопроводность;
- различные размеры;
- возможность выбора цветового решения;
- штамповка или другие оформления поверхности дают широкий простор для дизайнерских решений по оформлению.
Конструкция панелей обеспечивает хорошую несущую способность и достаточную для различных зданий прочность.
Особенности монтажа и типичные ошибки
Быстрота установки стеновых сэндвич-панелей обеспечивается наличием специального скрытого замка по длине конструкции. Боковую поверхность крепят саморезами, которые впоследствии скрываются под край соседней панели.
Некоторые строители и заказчики пренебрегают осмотром панелей при их прибытии на строительную площадку. Как бы ни была хороша упаковка, при погрузке, транспортировке и разгрузке всегда есть риск повреждения поверхности. Поврежденные места – потенциальные зоны появления коррозии. Поэтому их «безжалостно» отбраковывают.
Часто панели повреждаются уже на стройплощадке. Поэтому важно соблюдать условия хранения:
- не складировать с другими материалами (особенно теми, которые могут поцарапать или деформировать панели);
- по сэндвич-панелям нельзя ходить;
- нежелательно оставлять материал под воздействием солнечных лучей;
- при необходимости очистки поверхности не стоит пользоваться кислотами, щелочами и абразивами, способными повредить полимерное покрытие.
Подготовка к монтажу
Несмотря на широкий ряд размеров, иногда сэндвич-панели для подгонки под место приходится резать. Нужно помнить, что порезка возможна только по горизонтальным линиям. Крайне нежелательно использовать болгарку: при большой скорости вращения диска место разреза нагревается, что разрушает полимерную защиту. Также есть риск воспламенения утеплителя. Поэтому раскрой ведут с помощью «медленных» инструментов: электролобзика или ручных приспособленийй.
Некоторые допускают ошибку, отрезая часть только с одной стороны. Вначале следует разметить и прорезать обе металлические поверхности и только затем – теплоизоляцию.
Нюансы крепежа
Монтаж на каркас здания производится с помощью саморезов. Типичной ошибкой является использование крепежа меньшей, чем нужно, длины, что приведет к ненадежной фиксации панелей. Вычислить достаточный размер можно простым суммированием толщин панели и каркаса с учетом наличия герметизирующей шайбы.
Число точек крепления зависит от размеров панели: примерно по одной на каждый метр.
При ввинчивании важно соблюдать правильное усилие. Если перестараться, можно деформировать защитную шайбу, что приведет к образованию протечек или «мостика холода» — ухудшению изоляционных свойств.
Еще одна ошибка – несоблюдение вертикальности вкручивания. Саморезы, прошедшие через панель не под прямым углом, снижают прочность обшивки.
Итоги
Для обеспечения ожидаемого результата – идеального функционирования сэндвич-панелей в качестве ограждения быстровозводимого здания, необходимо исключить ошибки при проведении каждого этапа работ:
- транспортировке и складировании;
- монтаже каркаса – его кривизна усложняет установку панелей и требует «корректировки» с помощью уплотнителей или другими методами;
- недостаточно закрепленные и перетянутые саморезы, кривизна вкручивания – неправильное соединение с каркасом ухудшает прочность и даже герметичность всей конструкции;
- неправильное оборудование фасонных элементов – адекватное сопряжение листов (особенно при изменениях рельефа поверхности) залог герметичности и внешнего вида без изъянов.
Опытные монтажники знают указанные и другие нюансы. Поэтому при выборе подрядчика нужно отдавать предпочтение именно тем специалистам, которые имеют опыт работы с сэндвич-панелями на быстровозводимых зданиях.
Статьи по теме:
Украина, г. Харьков,
пр. Московский, 142, офис 42
Источник
Критические ошибки при установке сэндвич-панелей. Что делать категорически нельзя.
Описание
1. Кривой каркас.
Если изначально допустить ошибки при установки стоек , прогонов и ригелей, то впоследствии ее невозможно будет исправить наполнителем, который идет в комплекте.
2. Пытаемся сделать, как лучше, а получается как всегда.
Многие думают, что если убирать защитную пленку в самом конце, то они сохранят целостность панелей во время их установке. Но совершенно не думают о том, что удаляя ее в последнюю очередь, под саморезами, остается часть пленки и там начинает скапливаться грязь и влага.
3. Неправильная установка саморезов.
Если перетянуть саморезы, то они приводят к повреждению сэндвич-панели. Будьте внимательны, из-за таких ошибок снижается несущая способность! В таком случае ветер или снег, могут существенно навредить конструкции. Также, нарушается герметичность., во внутрь панели может попасть влага, вследствие чего, пострадает утеплитель.
4. Допущены ошибки в установке фасонных элементов.
Этот пункт про тех, кто любит экономить. Скупой платит дважды. Но в данном случае, сумма может в разы превысить стоимость самих саморезов и прочих расходников. При не правильном сопряжении сэндвич-панелей, портится внешний вид здания и нарушается герметичность. Что чревато повышением ежемесячных расходов на теплоэнергию и сокращение сроков эксплуатации здания.
5. Неквалифицированные специалисты.
Все пункты выше на одном объекте может собрать бригада не квалифицированных специалистов. И просто так эту проблему не исправить. Испорченные сэндвич-панели пойдут под замену. А это время и дополнительные финансовые расходы. Поэтому, чтобы ваша стройка прошла без нервов, обратите внимание на следующие критерии:
- обязательно наличие опыта работы с сэндвич-панелями
- опыт установки доборных элементов
- наличие всей необходимой профессиональной техники
Теперь вы знаете, на что нужно обратить внимание при строительстве здания из сэдвич-панелей, чтобы ваша постройка была качественной и прослужила вам долгие годы.
Источник
Какие ошибки в монтаже сэндвич-панелей допускают даже опытные мастера
Появление сэндвич-панелей открыло новые перспективы в строительстве. Возвести строение стало возможно в несколько раз быстрее, а панели отлично справляются с рядом задач – обеспечивают хорошую теплоизоляцию, имеют достойный внешний вид. Правда, все плюсы этого материала можно исключить, если допустить ошибки при монтаже.
Частые ошибки при монтаже панелей
Из-за простоты монтажа и конструкции материала, многие считают, что работы с сэндвич-панелями не представляют сложности. Тогда и происходит разрушение материала, сокращение срока эксплуатации и качества самого строения. Распространенными ошибками можно назвать такие:
- Нет предварительного и тщательного осмотра купленной и доставленной продукции. Если будет хоть малейшее повреждение верхнего слоя панели, это гарантированно станет местом коррозии;
- Хранение материала обустроено не должны образом – по нему ходят, оставляют под солнцем или сваливают в кучу с другими элементами;
- Неверное удаление пленки. Панели заключены в защитную пленку, которая должна быть удалена при монтаже. Если оставить ее на панелях, то в отверстия креплений попадают частички этой пленки, которые потом провоцируют застой влаги и попадание грязи;
- Перетягивание или слабое крепление саморезов. При слишком сильном затягивании повреждается внешний слой и свойства минваты. А если саморез затянуть недостаточно, то внутрь может попадать влага и мусор;
- Использование дешевых дополнительных элементов. Некачественные крепежи и фасонные элементы нарушат герметичность конструкции.
Подобные ошибки могут допустить даже профессионалы, но допускать до работы дилетантов вовсе не стоит.
Советы для качественного монтажа сэндвич-панелей
Чтобы правильно и качественно соорудить здание из сэндвич-панелей, можно воспользоваться некоторыми секретами:
- Не стоит проводить работы в период выпадающих осадков;
- Лучше заранее разметить сэндвич-панели в соответствии с будущим каркасом;
- Перед монтажом нужно очистить материал, но нельзя это делать агрессивными средствами;
- Там, где будут находиться замковые соединения, нельзя допускать зазоры. Их нужно заделать монтажной пеной или минватой;
- Разрезать панели нужно только болгаркой с алмазным диском или пилой мелкого профиля;
- Между каркасом и панелью обязательно должна находиться уплотнительная лента;
- Внутренние места креплений и замок панелей нужно обработать силиконовым герметиком.
Источник
1. Кривой каркас.
Если изначально допустить ошибки при установки стоек , прогонов и ригелей, то впоследствии ее невозможно будет исправить наполнителем, который идет в комплекте.
2. Пытаемся сделать, как лучше, а получается как всегда.
Многие думают, что если убирать защитную пленку в самом конце, то они сохранят целостность панелей во время их установке. Но совершенно не думают о том, что удаляя ее в последнюю очередь, под саморезами, остается часть пленки и там начинает скапливаться грязь и влага.
3. Неправильная установка саморезов.
Если перетянуть саморезы, то они приводят к повреждению сэндвич-панели. Будьте внимательны, из-за таких ошибок снижается несущая способность! В таком случае ветер или снег, могут существенно навредить конструкции. Также, нарушается герметичность., во внутрь панели может попасть влага, вследствие чего, пострадает утеплитель.
4. Допущены ошибки в установке фасонных элементов.
Этот пункт про тех, кто любит экономить. Скупой платит дважды. Но в данном случае, сумма может в разы превысить стоимость самих саморезов и прочих расходников. При не правильном сопряжении сэндвич-панелей, портится внешний вид здания и нарушается герметичность. Что чревато повышением ежемесячных расходов на теплоэнергию и сокращение сроков эксплуатации здания.
5. Неквалифицированные специалисты.
Все пункты выше на одном объекте может собрать бригада не квалифицированных специалистов. И просто так эту проблему не исправить. Испорченные сэндвич-панели пойдут под замену. А это время и дополнительные финансовые расходы. Поэтому, чтобы ваша стройка прошла без нервов, обратите внимание на следующие критерии:
- обязательно наличие опыта работы с сэндвич-панелями
- опыт установки доборных элементов
- наличие всей необходимой профессиональной техники
Теперь вы знаете, на что нужно обратить внимание при строительстве здания из сэдвич-панелей, чтобы ваша постройка была качественной и прослужила вам долгие годы.
В статье представлены основные ошибки, допускаемые при проектировании и строительстве зданий из сэндвич-панелей. Уже два десятка лет сэндвич-панели используют в промышленных и складских зданиях, благодаря быстрому монтажу и малому весу, цене, герметичности, хорошим теплоизоляционным свойствам и долговечности. Основываясь на двенадцатилетнем опыте Евростальстрой и мнений экспертов, наиболее распространенные ошибки можно разделить:
О чем вы прочтете в статье? Кратко:
• Ошибки маркетинга и нарушения технологии производства сэндвич-панелей,
• Ошибки транспортировки,
• Распространенные ошибки проектирования,
• Часто встречающиеся ошибки монтажа,
• Кровля (проектирование и монтаж),
• Ошибки установки окон.
Ошибки, связанные с недобросовестным маркетингом
Ошибки нарушения технологии производства сэндвич-панелей
• Для сэндвич-панелей с наполнителем из пеностирола — отсутствие или слишком короткая выдержка полистирола (вызывает отслоение облицовки от наполнителя, коррозию изнутри),
• в случае сэндвич-панелей с сердечником из минеральной ваты и пенополистирола — расслоение, вызванное неправильным приклеиванием и расположением элементов (неправильное распределение клея на склеиваемых поверхностях, незаполненные пустоты, так далее.),
• Для сэндвич-панелей с наполнителем из пенопласта — обшивка отслаивается от сердцевины из-за температуры и влажности воздуха на заводе, неправильной дозировки компонентов пенопласта, подготовки внешней поверхности обшивки
Отрыв облицовки от наполнителя сэндвич-панели из-за технологических ошибок; фото: О. Копылов
Ошибки проектирования, связанные с игнорированием:
• влияние цвета сэндвич-панелей на механические свойства,
• игнорирование рекомендации производителя сэндвич-панелей (включенные в таблицы грузоподъемности), в том числе относительно допустимого пролета сэндвич-панелей, количества пролетов,
• технологических нагрузок, связанных с подвешиванием компонентов системы к платам,
• защиты от молний,
• вертикальных препятствий на крыше, вызывающие образование снежных заносов,
• огнестойкие, коррозионные и акустические свойства сэндвич-панелей;
Ошибки хранения
Проблемы, связанные с неправильным хранение сэндвич-панелей на строительной площадке могут привести к значительным убыткам, а именно:
- Размещение панелей в воде или при повышенной влажности (Даже самые прочные панели могут впитать воду, если их долго держать влажными).
- Укладка панелей друг на друга. Если много упаковок уложить штабелями, это с большой вероятностью приведёт к значительному структурному повреждению каждой из панелей в штабеле.
Ошибки транспортировки
Сэндвич-панели нельзя поднимать ремнями, если края не закреплены. Это может повредить или деформировать воздухозаборники. Также для безопасного подъёма важно выбрать центр тяжести панели. Важно учитывать расстояние между крайними точками при подъеме, при игнорировании этого, плиты могут сломаться. Желательно использовать вакуумные насадки с резиновыми пластинами, чтобы не повредить поверхность листа.
Ошибки при установке окон
При установке окна необходимо обратить внимание на соответствующий выбор опорных и дистанционных блоков, а также на материалы, из которых они изготовлены, их соответствию типу стены, в которой устанавливается окно. Одна из существенных и в то же время неприемлемых ошибок — установка окна на пенополиуретан без механических креплений.
Источник: okna-plastikowe.wroclaw.pl
Следует помнить, что пенополиуретан и родственные изоляционные материалы являются лишь теплоизоляцией зазора между окном и стеной (косяком) и не используются для крепления окон к стене».
Ошибки монтажа стен
• Установка панелей на наклонную плоскость
Известно, что установка панелей на наклонный пол приводит к повреждению сэндвич-панели. Панель в конечном итоге изгибается потому что, что вес приходится на одну область конструкции.
• Размещение панелей непосредственно на земле
Панели нельзя класть на землю за пределами навеса. Если это временно, убедитесь, что под ними размещены поддоны, отделяющие панели от земли и гарантирующие, что дождевая вода сразу будет стекать.
• Хранение на солнце
Если оставить сэндвич-панель на длительное время под прямыми солнечными лучами, это может привести к расплавлению защитной пленки на металлической поверхности и затруднит удаление пленки, а также приведёт к пожелтению наполнителя и потере вида
• Подготовка к монтажу
-неправильная обработка и подготовка сэндвич-панелей к монтажу (например, при резке сэндвич-панелей и вертикальной транспортировке), -неправильная подготовка основания (прогоны, стропила), например, опоры не образуют плоскую плоскость (это может вызвать деформацию).
Проблемы дизайна и монтажа кровли из сэнвич-панелей
С ростом интереса к этому типу кровельных решений можно также заметить рост количества проблем с качеством проектной документации и самих строительных работ, которые существенно влияют на безопасность использования здания, изоляционные свойства, комфорт использовать. В статье представлены основные ошибки, допущенные при проектировании и изготовлении кровельных систем из сэндвич-панелей.
Монтаж кровли
• сэндвич-панелей), отсутствие соответствующей антикоррозионной защиты металлических элементов несущей конструкции крыши и т. д.,
• выполнение работ без проекта,
фото и аннотация — kingspan.com
Примеры элементов кровли, требующие разработки дополнительных технических чертежей и текстового описания.
-1 установка заслонки,
2 — выполнение водостоков и чердаков,
3 — установка системы отопления и вентиляции,
4 — установка вентиляционных дымоходов,
5 — выполнение предохранительных стоков,
6 — выполнение гидроизоляции в водостоке. места изменения формы кровли
• отсутствие или использование ненадлежащего монтажного оборудования,
• использование несистемных решений, не предусмотренных производителем панелей
• недостаточная подготовка монтажников,
• плохой контроль строительно-монтажных работ.
К сожалению, кроме ошибок проектирования и исполнения, качество кровельных сэндвич- панелей также бывает причиной споров.
Пример повреждения сэндвич-панели из-за того, что не учтены количество пролетов рекомендованные производителем, а также цвет внешней облицовки.
1 — отрыв сердечника от обшивки,
2 — видимые складки на опорах,
3 — четыре пролета вместо одного.
источник изображения: teplant.ru/blog/nasha-rabota/9886/
По материалам сайтов: buczpol.pl
Сэндвич-панели – хорошее решение при обустройстве стен быстровозводимых зданий. Этот современный строительный материал обладает целым комплексом существенных достоинств. Возможность сборки в кратчайшие сроки помножена на отличные теплоизоляционные свойства панелей и привлекательный внешний вид. Однако в полной мере преимущества сэндвич-панелей раскрываются только при правильном монтаже. Увы, зачастую недостаточно опытные строители допускают целый ряд типичных ошибок.
Устройство сэндвич-панели
Утепленные сэндвич-панели выполнены по принципу «бутерброда». Два внешних слоя из листового материала выполняют защитные функции, средний – утеплитель (пенополистирол или минеральная вата). В качестве облицовки, как правило, применяется оцинкованная сталь с полимерным покрытием.
Выбрать и купить сэндвич-панели можно за продолжительный список достоинств:
- небольшой вес;
- малая теплопроводность;
- различные размеры;
- возможность выбора цветового решения;
- штамповка или другие оформления поверхности дают широкий простор для дизайнерских решений по оформлению.
Конструкция панелей обеспечивает хорошую несущую способность и достаточную для различных зданий прочность.
Особенности монтажа и типичные ошибки
Быстрота установки стеновых сэндвич-панелей обеспечивается наличием специального скрытого замка по длине конструкции. Боковую поверхность крепят саморезами, которые впоследствии скрываются под край соседней панели.
Некоторые строители и заказчики пренебрегают осмотром панелей при их прибытии на строительную площадку. Как бы ни была хороша упаковка, при погрузке, транспортировке и разгрузке всегда есть риск повреждения поверхности. Поврежденные места – потенциальные зоны появления коррозии. Поэтому их «безжалостно» отбраковывают.
Часто панели повреждаются уже на стройплощадке. Поэтому важно соблюдать условия хранения:
- не складировать с другими материалами (особенно теми, которые могут поцарапать или деформировать панели);
- по сэндвич-панелям нельзя ходить;
- нежелательно оставлять материал под воздействием солнечных лучей;
- при необходимости очистки поверхности не стоит пользоваться кислотами, щелочами и абразивами, способными повредить полимерное покрытие.
Подготовка к монтажу
Несмотря на широкий ряд размеров, иногда сэндвич-панели для подгонки под место приходится резать. Нужно помнить, что порезка возможна только по горизонтальным линиям. Крайне нежелательно использовать болгарку: при большой скорости вращения диска место разреза нагревается, что разрушает полимерную защиту. Также есть риск воспламенения утеплителя. Поэтому раскрой ведут с помощью «медленных» инструментов: электролобзика или ручных приспособленийй.
Некоторые допускают ошибку, отрезая часть только с одной стороны. Вначале следует разметить и прорезать обе металлические поверхности и только затем – теплоизоляцию.
Нюансы крепежа
Монтаж на каркас здания производится с помощью саморезов. Типичной ошибкой является использование крепежа меньшей, чем нужно, длины, что приведет к ненадежной фиксации панелей. Вычислить достаточный размер можно простым суммированием толщин панели и каркаса с учетом наличия герметизирующей шайбы.
Число точек крепления зависит от размеров панели: примерно по одной на каждый метр.
При ввинчивании важно соблюдать правильное усилие. Если перестараться, можно деформировать защитную шайбу, что приведет к образованию протечек или «мостика холода» — ухудшению изоляционных свойств.
Еще одна ошибка – несоблюдение вертикальности вкручивания. Саморезы, прошедшие через панель не под прямым углом, снижают прочность обшивки.
Итоги
Для обеспечения ожидаемого результата – идеального функционирования сэндвич-панелей в качестве ограждения быстровозводимого здания, необходимо исключить ошибки при проведении каждого этапа работ:
- транспортировке и складировании;
- монтаже каркаса – его кривизна усложняет установку панелей и требует «корректировки» с помощью уплотнителей или другими методами;
- недостаточно закрепленные и перетянутые саморезы, кривизна вкручивания – неправильное соединение с каркасом ухудшает прочность и даже герметичность всей конструкции;
- неправильное оборудование фасонных элементов – адекватное сопряжение листов (особенно при изменениях рельефа поверхности) залог герметичности и внешнего вида без изъянов.
Опытные монтажники знают указанные и другие нюансы. Поэтому при выборе подрядчика нужно отдавать предпочтение именно тем специалистам, которые имеют опыт работы с сэндвич-панелями на быстровозводимых зданиях.
1.Кривизна каркаса.
Это последствие неправильного монтажа, установки строек, ригелей, прогонов и т.д. Часто ошибка бывает настолько серьезной, что ее невозможно исправить уплотнителями, которые идут в стандартной комплектации.
2. Несвоевременное удаление защитной пленки
Часто монтажники боятся повредить панели во время монтажа и не удаляют защитную пленку вплоть до сдачи объекта. В последствии после демонтажа пленки с панели под саморезами остаются ее обрывки, там начинает задерживаться грязь, влага, нарушаются эксплуатационные характеристики панели.
3. Незакрученные или перетянутые саморезы
Перетянутые саморезы приводят к смятию панели, ее несущая способность снижается (то есть уменьшаются нагрузки, которые может выдержать панель – ветровые, снеговые). При этом деформируется наружный лист, нарушается герметичность. Вероятность того, что в панель будет попадать влага, увеличивается, минеральная вата в панели может также изменить свои физико-механические свойства.
4. Некачественный монтаж фасонных элементов
Монтажники должны не только понимать, как правильно сопрягать панели между собой, но также использовать качественный крепеж и фасонные элементы. От этого зависит и внешний вид здания, и герметичность теплового контура.
5. Монтаж выполняли неспециалисты
При выборе монтажной бригады необходимо обращать внимание на следующие факторы:
- опыт монтажа именно сэндвич-панелей, НЕ ПРОФЛИСТА!
- опыт монтажа доборных элементов
- наличие профессиональной техники
Монтажники обязательно должны знать конструктив здания, а также понимать, что собой представляют сэндвич-панели, как строительный материал.
Недавние новости:
-
Снег, ветер и мороз, или Как правильно подобрать сэндвич-панели
Как правильно подобрать сэндвич-панели: толщину утеплителя, профилирование листа, размеры конструкции? На что следует обратить внимание при выборе стеновых и кровельных материалов? Ответы на эти вопросы публикуем в нашем отраслевом блоге TeplantMedia. Читайте новый материал «Снег, ветер и мороз, или Как правильно подобрать сэндвич-панели»
-
Как выбрать крепеж для монтажа сэндвич-панелей?
Одно из правил качественного монтажа сэндвич-панелей – правильно подобранные крепежные элементы. Выбор крепежа зависит от разновидности каркаса здания, толщины панели и расчетной нагрузки на конструкцию.
-
Теневой замок Shadow
АО «Теплант» предлагает три варианта замкового соединения сэндвич-панелей: пазогребневой (Z-lock), потайной (Secret-fix) и теневой (Shadow). В чем особенность теневого замка Shadow?
-
Вы наверняка знаете, что долговечность и эксплуатационные характеристики конструкций из сэндвич-панелей напрямую зависят от того, насколько правильно был выполнен монтаж. Поэтому так важно строго придерживаться регламента выполнения работ, использовать специальные инструменты, бережно обращаться с изделиями. Ведь при всей своей практичности и надежности кровельные сэндвич-панели, цена которых доступна для большинства покупателей, имеют особые требования к хранению, перевозке и установке. Поэтому отличным решением будет доверить весь цикл работ профессионалам. Опытные специалисты выполняют поставленные задачи оперативно и точно. А еще не допускают следующих распространенных ошибок:
- Монтаж панелей с минеральной ватой (один из популярных видов утеплителя) в дождливую или снежную погоду.
Влага, попадающая на открытые участки наполнителя, провоцирует ухудшение его эксплуатационных свойств. Проводить монтаж сэндвич-панелей с минеральной ватой нужно только в сухую погоду, избегая намокания наполнителя. - Механическое воздействие на полимерное покрытие сэндвич-панелей. Некоторые «мастера» считают, что по металлическим листам можно ходить, использовать их в качестве подставки под инструмент, наносить по ним удары в процессе заделки стыков и т.д. Не стоит повторять подобных ошибок! В результате таких действий защитное покрытие панелей может быть повреждено, что негативно скажется на прочностных характеристиках изделий. В итоге придется менять поврежденные сэндвич-панели на новые.
- Неправильный выбор инструмента для проведения монтажных работ.
Режут сэндвич-панели инструментом для холодной резки. Образующуюся в процессе стружку убирают щеткой. При сверлении отверстий профессионалы применяют пневматическую или электрическую дрель. Монтаж крепежных винтов производится с использованием дрели со сменными насадками, а также монтажного механизма для длинных шурупов. Для удаления загрязнений с поверхности сэндвич-панелей рекомендуется применять неабразивные моющие средства. - Оставление панелей незакрепленными на продолжительное время.
Делая перерыв при выполнении монтажных работ, нужно позаботиться о безопасности кровельного материала. Для минимизации риска повреждения и смещения сэндвич-панелей их рекомендуется крепить к несущим конструкциям при помощи винтов. - Удаление защитной пленки до завершения монтажных работ. Поторопившись, вы можете спровоцировать повреждение покрытия сэндвич-панелей. Поэтому не стоит раньше времени убирать защитную пленку. Ее удаляют только там, где выполняется крепление накладных элементов и устанавливаются винты.
Кровля из сэндвич-панелей: ошибки и проблемы
Кровельные сэндвич-панели, благодаря их быстрой и несложной сборке, небольшому (по сравнению с другими кровельными решениям) весу, конкурентоспособной цене, герметичности, хорошим теплоизоляционным свойствам и долговечности, давно используются на крышах промышленных и складских зданий.
В последние годы наметилась тенденция к использованию этого типа кровельных решений в односемейных жилых домах (в основном пассивных и низкоэнергетических), увеличивается количество кровель из сэндвич-панелей в общественных зданиях (например, в спортивных залах, торговых и выставочных залах и т. д.).
Наряду с растущей популярностью такого типа решений, заметно увеличивается количество споров между сторонами строительного процесса, связанных с качеством сэндвич-панелей, конструктивными и производственными ошибками.
Виды ошибок при использовании сэндвич-панелей
Основываясь на многолетнем исследовании и опыте экспертов, наиболее распространенные ошибки проектирования и исполнения можно разделить на несколько групп:
- формальные ошибки, связанные с ненадлежащим маркетингом кровельных сэндвич-панелей;
- ошибки проектирования, связанные с неучетом:
— влияние цвета сэндвич-панелей на их механические свойства,
— рекомендации производителя сэндвич-панелей (включенные в таблицы грузоподъемности) относительно, в частности, допустимого пролета сэндвич-панелей, количества пролетов,
— технологических нагрузок, связанных с подвешиванием элементов системы к панелям,
— ливневых стоков,
— препятствий вертикальные на крыше, вызывающие образование снежных «мешков»,
— огнестойкие, коррозионные и акустические свойства сэндвич-панелей; - исполнительные ошибки связанные с:
— ненадлежащее хранение сэндвич-панелей на строительной площадке,
— неправильная обработка и подготовка сэндвич-панелей для заделки (например, резка сэндвич-панелей, вертикальная транспортировка панелей),
— неправильная подготовка основания (прогоны, стропила), например, опоры не образуют плоскую плоскость (это может вызывают деформацию сэндвич-панелей), отсутствие надлежащей антикоррозионной защиты металлических элементов несущей конструкции кровли и т. д.,
— выполнение работ без проекта,
— отсутствие или использование несоответствующего монтажного оборудования,
— использование несистемных решений, не предусмотренных производителем панели,
— неправильная подготовка монтажников,
— неправильная подготовка авторский надзор и контроль строительно-монтажных работ.
К сожалению, помимо вышеупомянутых ошибок проектирования и исполнения, качество кровельных сэндвич- панелей часто может быть причиной споров. Чаще всего на качество сэндвич-панелей влияют технологические ошибки:
- в случае сэндвич-панелей с наполнителем из полистирола — отсутствие или слишком короткая выдержка полистирола (вызывает отслоение облицовки от сердцевины, коррозию облицовки изнутри),
- в случае сэндвич-панелей с сердечником из минеральной ваты и полистирола — расслоение, вызванное неправильным приклеиванием и расположением элементов сердечника (здесь следует отметить неправильное распределение клея на склеиваемых поверхностях, незаполненных частях сердечника и т. д.),
- в случае сэндвич-панелей с пенопластом PIR / PUR — обшивка отслаивается от сердцевины из-за неправильной температуры и влажности воздуха на заводе, недостаточной дозировки компонентов пенопласта, подготовки внешней поверхности облицовки.
Очень часто причиной разногласий между участниками процесса строительства является неправильно оформленная исполнительная документация, например, отсутствие документов, подтверждающих возможность использования кровельной сэндвич-панели в строительстве, или явные ошибки в прилагаемых документах.
Для кровельных сэндвич-панелей производитель должен выпустить декларацию характеристик или национальную декларацию характеристик. Декларацию может также оформить уполномоченный представитель производителя (на основании письменной доверенности). Этот вариант чаще всего используют дистрибьюторы сэндвич-панелей, произведенных за пределами Евросоюза.
Кровля из сэндвич панелей – новое слово в обустройстве скатных и плоских крыш различной конфигурации и размера. Конструктивные особенности материала позволяют создать герметичное покрытие с идеальными качествами. Сэндвич-технология предусматривает монтаж уже готовых кровельных компонентов. На возведение крыш по технологии кровельного «пирога» потребуется до 50% меньше времени, нежели для укладки прочих материалов. О технических параметрах стройматериала, особенностях его монтажа и эксплуатации далее в обзоре.
Содержание
- Что такое сэндвич-панели
- Характеристики и размеры
- Подготовка к монтажу
- Необходимые инструменты и материалы
- Обрешётка под сэндвич-панели
- Технология монтажа
- Монтаж с поперечными стыкам
- Ошибки монтажа и их последствия
- Правила эксплуатации и ремонт
- Обзор современных производителей
Что такое сэндвич-панели
Сэндвич-панель
представляет собой строительный материал с трехслойной структурой. Составные
части кровельной панели плотно скреплены между собой посредством
двухкомпонентного клея на основе полиуретана. Верхний и нижний слои
трехуровневой системы выполнены из тонколистовой оцинкованной стали с
полимерным покрытием. Толщина металлических элементов «пирога» составляет 0,5
или 0,7 мм. Стальные листы профилированы ребрами жесткости. Средний слой
представлен утеплителем, в качестве которого выступает базальтовая минераловатная,
пенополистирольная или же пенополиуретановая плита.
Достоинства кровельного
материала:
- презентабельный
внешний вид; - долговечность;
- повышенная
огнестойкость; - прочность;
- стойкость к
деформациям; - небольшой вес;
- простота
монтажных работ; - резистентность
к агрессивным средам и прочим негативным воздействиям извне.
Характеристики и размеры
Крыша из сэндвич панелей характеризуется хорошей шумоизоляцией, отличными теплоизоляционными качествами и водостойкостью. Кровельное покрытие типа «сэндвич» не пропускает холодный воздух извне и задерживает теплый внутри помещений.
Линейные параметры стандартной
плиты составляют:
- ширина – 1000
мм; - длина – от
2500 до 16000 мм; - толщина
изделия – от 50 до 250 мм.
Основными
характеристиками кровельного материала выступают теплопроводность, несущая
способность, предел огнестойкости, звукоизоляция и вес. Ключевое влияние на
технические параметры изделия оказывает тип утеплителя и толщина панели.
Ориентиром для выбора толщины панели служит показатель теплоизоляции. Чем больше толщина плиты, тем больше теплового воздуха удержится в середине здания.
Показатели
сэндвич-панелей с утеплителем из минеральной ваты:
- звукоизоляция
– от 30 до 43 дБ; - теплопроводность
– 0,05Вт/Мк; - предел
огнестойкости – EI 30 до EI 180; - группа
горючести – НГ; - плотность – от
120 до 140 кг/м3; - удельный вес –
от 17,5 до 43,5 кг/м2.
Характеристики
кровельных плит с полистирольным утеплителем:
- звукоизоляция
– от 25 до 39 дБ; - теплопроводность
– 0,042Вт/Мк; - предел
огнестойкости – EI 15; - группа
горючести – Г1; - плотность – 25
кг/м3; - удельный вес –
от 12,2 до 17,2 кг/м2.
Характеристики
сэндвич-панелей с пенополиуретановым утеплителем:
- звукоизоляция
– от 30 до 35 дБ; - теплопроводность
– 0,022Вт/Мк; - предел
огнестойкости – EI 15; - группа
горючести – Г4; - плотность – 41
кг/м3; - удельный вес –
от 9,2 до 15,5 кг/м2.
Трехуровневые кровельные системы обладают способностью выдерживать
большие нагрузки без ущерба для качественных показателей материала. Предельная
ветровая нагрузка достигает 48 кгс/м2,
покрытие выдерживает до 150 кг снега на 1 м2. Срок службы сэндвич-панелей достигает 30 лет.
Подготовка к монтажу
Качественный
монтаж сэндвич-плит на крышу невозможен без предварительной подготовки
процесса. Первым делом нужно ознакомиться с проектно-монтажной документацией.
Проектом определены размер и тип сэндвич-панелей, количество плит,
технологическая карта раскладки и способы крепления узлов, количество гидроизоляционных материалов.
Перед
началом монтажных работ следует проконтролировать положение ригелей, стропил и
прогонов, устранить возможные перепады, проверить угол наклона ската. На
подготовительном этапе заготавливают необходимые инструменты и сопутствующие
материалы.
Необходимые инструменты и материалы
Для
подрезки плит, крепления материалов и герметизации стыковых соединений в ходе производства
монтажных работ потребуется следующее материально-техническое оснащение:
- электроножницы;
- стационарная
дисковая пила; - мелкозубчатая
пилка; - шуруповерт либо
электродрель; - строительный
уровень; - длинные кровельные
саморезы из углеродистой или нержавеющей стали, укомплектованные уплотнительными
шайбами; - короткие
саморезы для фиксации доборных элементов.
Длина саморезов для фиксации листов выбирается исходя из материала опорной конструкции и толщины самой панели. Для крепления настила из сэндвич-панелей, как правило, применяют саморезы длиной 12,5 мм.
Помимо
самих трехслойных плит для устройства крыши потребуются дополнительные элементы
и формирующие детали:
- карнизная
планка; - торцевые
планки и заглушки; - коньковая
планка. - ендовы.

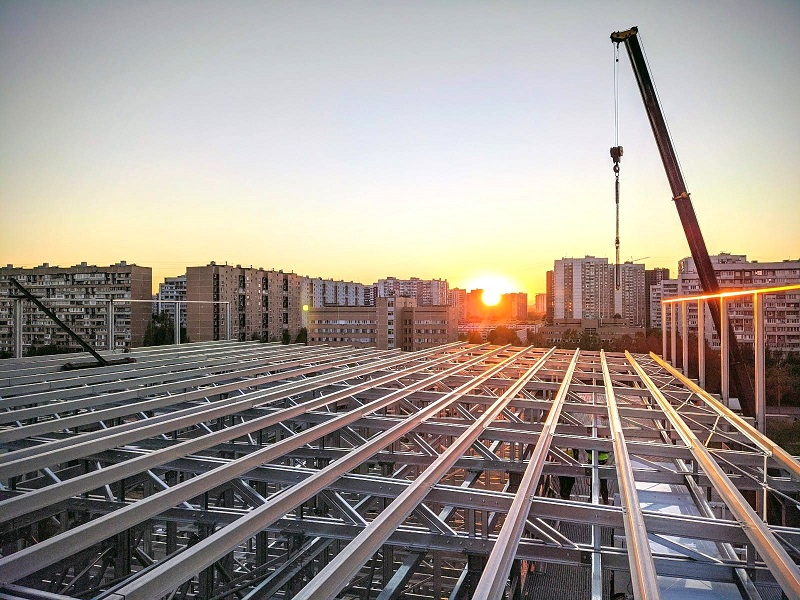

Обрешётка под сэндвич-панели
Для устройства каркаса под сэндвич-панели могут применятся различные материалы:
- дерево;
- металл;
- железобетон.
Преимуществами деревянной опорной системы являются доступная
цена, экологическая чистота материала, низкая теплопроводность и простота
сборки. К недостаткам основания из дерева относят необходимость дополнительной
обработки материала от воспламенения и поражения грибком, насекомыми.
Железобетонные опорные конструкции характеризуются долгим
эксплуатационным ресурсом, высокой прочностью, устойчивостью к ржавлению и низкой
теплопроводностью. Существенным недостатком обрешетки из железобетона является
большой вес.
Обрешетка из металла представляет собой быстро возводимую,
прочную и надежную конструкцию, устойчивую к деформациям. Отрицательные
качества металлической опоры – высокая теплопроводность, необходимость антикоррозионной обработки, немалая стоимость.
Конструкция каркаса проектируется с учетом геометрических параметров сэндвич-панелей. Расстояние между прогонами обрешетки должно обеспечить крепление плит в 5 см от края, опоры должны совпадать с местом стыковки панелей.
Технология монтажа
Подъем сэндвич-панелей на крышу
осуществляется при помощи спецтехники. Во избежание повреждения материала, подъемный механизм должен быть оборудован
грузозахватными приспособлениями в виде вакуумных присосок либо мягких захватов.
Перед
началом работ с нижней поверхности плит снимают защитную пленку. Кровельные блоки
монтируют рядами в направлении от свеса крыши к коньку. Панели фиксируют на каркасе
кровельными саморезами. Крепежные детали вкручивают строго перпендикулярно
листу, завинчивают без чрезмерного усилия, дабы не повредить прокладку.
Монтаж кровли из сэндвич панелей начинают с угла нижнего ряда, который в свою очередь образует карнизный свес. Последующие элементы монтируют с нахлестом, фиксируя их к уже уложенным блокам и к обрешетке.
Торцевые
части сэндвич-панель оснащена замками типа Z-Lock.
Фиксация листов в продольном направлении выполняется посредством замковых
соединений. Важно следить, чтобы гребни замков плотно ложились во впадины
последующих плит. Для надежной герметизации стыков в замковые пазы наносят
бутилкаучуковый либо силиконовый герметик.
После
укладки кровельных плит приступают к устройству конька кровли. Последовательность
действий:
- Установка внутренней
планки конька. - Наполнение зазоров
между плитами монтажной пеной. - Монтаж
профильной полиуретановой прокладки. - Заполнение
стыков минватой либо другим утеплителем. - Фиксация на
гребне приконьковой планки. - Установка на
вершину конька полиуретановой прокладки с самоклеющимся основанием. - Монтаж коньковой
планки посредством коротких саморезов.
Минимальный уклон крыши
При наличии поперечных соединений, оконных люков и прочих деталей нарушающих монолитность покрытия, минимальный уклон кровли из сэндвич панелей составляет не меньше 70. В тех случаях, когда цельный лист заполняет по длине весь пролет, допускается снижение уклона до 50.
На
стадии проектирования крыши уклон ската выбирается исходя из климатических
особенностей региона. Для сухой и жаркой местности уклон кровли может
составлять от 5 до 250. В областях, для которых характерны частые
дожди, кровельное полотно укладывается под углом не менее 400.
При укладке кровельного полотна на скатах с уклоном свыше 150 в обязательном порядке монтируют дополнительные опоры, которые препятствуют сползанию сэндвич-панелей вниз.
Монтаж с поперечными стыкам
Технология обустройства поперечных соединений включает в себя следующие шаги – у панели последующего ряда срезают часть нижней обшивки и утеплитель, равные величине нахлеста. Величина нахлеста определяется исходя из уклона ската, для кровель с уклоном от 5 до 100 – 30 см, при уклоне от 10 до 200 – 20 см. На нижнюю плоскость полученной выступающей части внешней обшивки наносят герметик, прикрепляют панель к каркасу и скрепляют с уложенным листом нижнего ряда. Место соединения плит нижнего и верхнего ряда должен приходится на прогон каркаса. Щель между сэндвич-панелями должна быть полностью заполнена герметикам, во избежание нарушения герметичности.
Ошибки монтажа и их последствия
Основные
ошибки монтажа кровельного покрытия типа «сэндвич»:
- неточности в проектной документации;
- неровный каркас;
- резка панелей болгаркой;
- неправильный выбор саморезов;
- перетягивание либо недокручивание крепежных элементов;
- пренебрежение уплотнителями;
- неправильное устройство примыканий и фальцовых соединений.
В последствии допущенных ошибок на этапе монтажных работ образуются
протечки кровельного покрытия. Нарушение технологии чревато снижением
показателей ветроустойчивости настила и прочих технических параметров
материала, заявленных производителем.
Правила эксплуатации и ремонт
Эксплуатация плоской кровля из сэндвич панелей не требует особых усилий. Эксплуатационные мероприятия сводятся к своевременной крыши от мусора. Один раз в полгода необходимо выполнять осмотр технического состояния покрытия. При выявлении дефектов в кратчайшие сроки проводить ремонтно-реставрационные работы.
Наиболее частым дефектом является повреждение полимерной оболочки на внешней обшивке. Для ремонта кровли из сэндвич панелей специальные эмали. Лакокрасочный материал для реставрационных работ подбирается с учетом типа защитного покрытия, цвета и оттенка кровельных плит.
Разгерметизация
стыковых соединений – дефект, который может не только привести к протечкам, но
и разрушению утеплителя. Раскрывшиеся швы необходимо промазать герметиком.
Обзор современных производителей
На
рынке кровельных материалов представлен широкий выбор производителей
сэндвич-панелей. Лидирующие позиции в обозначенном сегменте занимают:
- компания «Промкпанель» – специализируется на производстве сэндвич-панелей для кровель на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимуществами отечественного производителя является высокое качество продукции и доступная цена за м2 кровельного покрытия;
- компания «Петропанель» – поставляет на отечественный рынок сэндвич-панели с утеплителем из минеральной ваты. Производство кровельных трехкомпонентных плит осуществляется на оборудовании английской компании «ISOWALL»;
- компания «Kraft SPAN» – производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве утеплительного слоя применена базальтовая минвата. Производственная база компании оснащена оборудованием от австралийской компании «Hilleng»;
- компания «Изобуд» – продукция компании представлена на рынке стройматериалов с 1998 года и широко известна как на территории России, так и за ее пределами. Кровельные материалы проходят строгий контроль на соответствие международным стандартам и санитарно-гигиеническим нормам. Производитель поставляет на рынок сэндвич-панели для кровли с утеплителем из минеральной ваты и пенополиизоцианурата;
- компания «Веста Парк» – компании неоднократно номинировалась на различных конкурсах в сфере строительных материалов. Преимуществами продукции от «Веста Парк» являются высокое качество, соответствующее международным стандартам, широкий выбор цветовой гамм сэндвич-панелей, лояльная ценовая политика.
Сэндвич-панели нашли широкое применение в обустройстве кровель зданий промышленного и сельскохозяйственного назначения, торговых объектов, спортивных сооружений. Грамотно спроектированные и правильно смонтированные настилы из трехслойных систем послужат надежным кровом на долгие годы.
В статье представлены основные ошибки, допускаемые при проектировании и строительстве зданий из сэндвич-панелей. Уже два десятка лет сэндвич-панели используют в промышленных и складских зданиях, благодаря быстрому монтажу и малому весу, цене, герметичности, хорошим теплоизоляционным свойствам и долговечности. Основываясь на двенадцатилетнем опыте Евростальстрой и мнений экспертов, наиболее распространенные ошибки можно разделить:
О чем вы прочтете в статье? Кратко:
• Ошибки маркетинга и нарушения технологии производства сэндвич-панелей,
• Ошибки транспортировки,
• Распространенные ошибки проектирования,
• Часто встречающиеся ошибки монтажа,
• Кровля (проектирование и монтаж),
• Ошибки установки окон.
Ошибки, связанные с недобросовестным маркетингом
Ошибки нарушения технологии производства сэндвич-панелей
• Для сэндвич-панелей с наполнителем из пеностирола — отсутствие или слишком короткая выдержка полистирола (вызывает отслоение облицовки от наполнителя, коррозию изнутри),
• в случае сэндвич-панелей с сердечником из минеральной ваты и пенополистирола — расслоение, вызванное неправильным приклеиванием и расположением элементов (неправильное распределение клея на склеиваемых поверхностях, незаполненные пустоты, так далее.),
• Для сэндвич-панелей с наполнителем из пенопласта — обшивка отслаивается от сердцевины из-за температуры и влажности воздуха на заводе, неправильной дозировки компонентов пенопласта, подготовки внешней поверхности обшивки
Отрыв облицовки от наполнителя сэндвич-панели из-за технологических ошибок; фото: О. Копылов
Ошибки проектирования, связанные с игнорированием:
• влияние цвета сэндвич-панелей на механические свойства,
• игнорирование рекомендации производителя сэндвич-панелей (включенные в таблицы грузоподъемности), в том числе относительно допустимого пролета сэндвич-панелей, количества пролетов,
• технологических нагрузок, связанных с подвешиванием компонентов системы к платам,
• защиты от молний,
• вертикальных препятствий на крыше, вызывающие образование снежных заносов,
• огнестойкие, коррозионные и акустические свойства сэндвич-панелей;
Ошибки хранения
Проблемы, связанные с неправильным хранение сэндвич-панелей на строительной площадке могут привести к значительным убыткам, а именно:
- Размещение панелей в воде или при повышенной влажности (Даже самые прочные панели могут впитать воду, если их долго держать влажными).
- Укладка панелей друг на друга. Если много упаковок уложить штабелями, это с большой вероятностью приведёт к значительному структурному повреждению каждой из панелей в штабеле.
Ошибки транспортировки
Сэндвич-панели нельзя поднимать ремнями, если края не закреплены. Это может повредить или деформировать воздухозаборники. Также для безопасного подъёма важно выбрать центр тяжести панели. Важно учитывать расстояние между крайними точками при подъеме, при игнорировании этого, плиты могут сломаться. Желательно использовать вакуумные насадки с резиновыми пластинами, чтобы не повредить поверхность листа.
Ошибки при установке окон
При установке окна необходимо обратить внимание на соответствующий выбор опорных и дистанционных блоков, а также на материалы, из которых они изготовлены, их соответствию типу стены, в которой устанавливается окно. Одна из существенных и в то же время неприемлемых ошибок — установка окна на пенополиуретан без механических креплений.
Источник: okna-plastikowe.wroclaw.pl
Следует помнить, что пенополиуретан и родственные изоляционные материалы являются лишь теплоизоляцией зазора между окном и стеной (косяком) и не используются для крепления окон к стене».
Ошибки монтажа стен
• Установка панелей на наклонную плоскость
Известно, что установка панелей на наклонный пол приводит к повреждению сэндвич-панели. Панель в конечном итоге изгибается потому что, что вес приходится на одну область конструкции.
• Размещение панелей непосредственно на земле
Панели нельзя класть на землю за пределами навеса. Если это временно, убедитесь, что под ними размещены поддоны, отделяющие панели от земли и гарантирующие, что дождевая вода сразу будет стекать.
• Хранение на солнце
Если оставить сэндвич-панель на длительное время под прямыми солнечными лучами, это может привести к расплавлению защитной пленки на металлической поверхности и затруднит удаление пленки, а также приведёт к пожелтению наполнителя и потере вида
• Подготовка к монтажу
-неправильная обработка и подготовка сэндвич-панелей к монтажу (например, при резке сэндвич-панелей и вертикальной транспортировке), -неправильная подготовка основания (прогоны, стропила), например, опоры не образуют плоскую плоскость (это может вызвать деформацию).
Проблемы дизайна и монтажа кровли из сэнвич-панелей
С ростом интереса к этому типу кровельных решений можно также заметить рост количества проблем с качеством проектной документации и самих строительных работ, которые существенно влияют на безопасность использования здания, изоляционные свойства, комфорт использовать. В статье представлены основные ошибки, допущенные при проектировании и изготовлении кровельных систем из сэндвич-панелей.
Монтаж кровли
• сэндвич-панелей), отсутствие соответствующей антикоррозионной защиты металлических элементов несущей конструкции крыши и т. д.,
• выполнение работ без проекта,
фото и аннотация — kingspan.com
Примеры элементов кровли, требующие разработки дополнительных технических чертежей и текстового описания.
-1 установка заслонки,
2 — выполнение водостоков и чердаков,
3 — установка системы отопления и вентиляции,
4 — установка вентиляционных дымоходов,
5 — выполнение предохранительных стоков,
6 — выполнение гидроизоляции в водостоке. места изменения формы кровли
• отсутствие или использование ненадлежащего монтажного оборудования,
• использование несистемных решений, не предусмотренных производителем панелей
• недостаточная подготовка монтажников,
• плохой контроль строительно-монтажных работ.
К сожалению, кроме ошибок проектирования и исполнения, качество кровельных сэндвич- панелей также бывает причиной споров.
Пример повреждения сэндвич-панели из-за того, что не учтены количество пролетов рекомендованные производителем, а также цвет внешней облицовки.
1 — отрыв сердечника от обшивки,
2 — видимые складки на опорах,
3 — четыре пролета вместо одного.
источник изображения: teplant.ru/blog/nasha-rabota/9886/
По материалам сайтов: buczpol.pl
Кровельные сэндвич-панели с утеплителем PIR Premier — это современный энергоэффективный материал, который идеально подходит для строительства кровли. При грамотном монтаже сэндвич-панели будут прослужат вам более 50 лет и обеспечат сокращение затрат на отопление зимой или кондиционирование летом.
Сэндвич-панели легко монтировать, но иногда строители совершают ошибки, которые могут дорого вам обойтись.
Рассказываем о пяти частых ошибках и о том, как их избежать, чтобы сэкономить время и деньги на строительстве и эксплуатации.
Ошибка №1. Подрезать сэндвич-панели болгаркой
При резке болгаркой металл облицовки может отслоиться от пены, на срезе металла образуются заусенцы. Из-за этого при нахлесте кровли могут возникнуть щели.
Подрезать панели рекомендуется только электрическим лобзиком или циркулярной пилой со специальным режущим диском для сэндвич-панелей.
Ошибка №2. Монтировать сэндвич-панели саморезами без «наездников»
Чтобы надежно закрепить наружные поверхности кровельных сэндвич-панелей к плоским поверхностям конькового фасонного элемента, рекомендуется использовать трапециевидные держатели для кровельных саморезов, «наездники». Применение «наездника» повышает надежность монтажа и защищает место крепления от снега и воды. Это особенно важно при строительстве кровли в изменчивом климате средней полосы с резкими скачками температуры.
Ошибка №3. Оставлять щели при запенивании примыкания стены и кровли
Запенить примыкание нужно без зазоров, иначе можно получить разрыв контура по теплоизоляции.
Ошибка №4. Не использовать дополнительные крепежные элементы по стыку горба
Чтобы на стыке горба не образовались волны, его необходимо дополнительно фиксировать саморезами 4,2х16 мм. За счет дополнительных крепежных элементов кровельный стык горба будет максимально прижат к металлу и герметичен.
Ошибка №5. Не защищать конек от задувания снега
Обычно в зоне примыкания поверхности сэндвич-панели к плоским поверхностям конька образуется негерметичный стык, через который может проникать холод и снег. Защищать конек необходимо верхним коньковым уплотнителем ПКБ-190.
Если у вас остались вопросы по монтажу сэндвич-панелей, задайте его в официальных сообществах «ПрофХолода» в Телеграме или Вконтакте, обратитесь к вашему персональному менеджеру в «ПрофХолоде» или закажите шефмонтаж – специалисты «ПрофХолода» выезжают на любые объекты, чтобы проконтролировать монтажные работы.
1. Кривой каркас.
Если изначально допустить ошибки при установки стоек , прогонов и ригелей, то впоследствии ее невозможно будет исправить наполнителем, который идет в комплекте.
2. Пытаемся сделать, как лучше, а получается как всегда.
Многие думают, что если убирать защитную пленку в самом конце, то они сохранят целостность панелей во время их установке. Но совершенно не думают о том, что удаляя ее в последнюю очередь, под саморезами, остается часть пленки и там начинает скапливаться грязь и влага.
3. Неправильная установка саморезов.
Если перетянуть саморезы, то они приводят к повреждению сэндвич-панели. Будьте внимательны, из-за таких ошибок снижается несущая способность! В таком случае ветер или снег, могут существенно навредить конструкции. Также, нарушается герметичность., во внутрь панели может попасть влага, вследствие чего, пострадает утеплитель.
4. Допущены ошибки в установке фасонных элементов.
Этот пункт про тех, кто любит экономить. Скупой платит дважды. Но в данном случае, сумма может в разы превысить стоимость самих саморезов и прочих расходников. При не правильном сопряжении сэндвич-панелей, портится внешний вид здания и нарушается герметичность. Что чревато повышением ежемесячных расходов на теплоэнергию и сокращение сроков эксплуатации здания.
5. Неквалифицированные специалисты.
Все пункты выше на одном объекте может собрать бригада не квалифицированных специалистов. И просто так эту проблему не исправить. Испорченные сэндвич-панели пойдут под замену. А это время и дополнительные финансовые расходы. Поэтому, чтобы ваша стройка прошла без нервов, обратите внимание на следующие критерии:
- обязательно наличие опыта работы с сэндвич-панелями
- опыт установки доборных элементов
- наличие всей необходимой профессиональной техники
Теперь вы знаете, на что нужно обратить внимание при строительстве здания из сэдвич-панелей, чтобы ваша постройка была качественной и прослужила вам долгие годы.
