Ошибки при монтаже металлопластиковых труб

В этой статье мы рассмотрим такие основные ошибки при выполнении монтажа металлопластиковых труб Uponor как:

• Неправильная обрезка трубы
• Залом трубы при изгибе
• Неполная вставка трубы в фитинг
• Плохая опрессовка соединения

Рассмотрим детальнее каждую из них

Неправильная обрезка трубы

Трубу необходимо обрезать под прямым углом, чтобы получить ровный срез. Если срез получается не ровным, это помешает в будущем сделать качественное и герметичное соединение.

Также, необходимо следить за остротой лезвия ножниц, для исключений повреждения трубы.

Залом трубы при изгибе

И самая распространенная ошибка – это плохая опрессовка соединения. С фитингами Uponor S-Press PLUS вы сможете вовремя заметить ошибку и исправить ее. Так как конструкция фитинга устроена таким образом, что при гидравлических испытаниях соединение сразу даст течь, и вы сможете заметить это.

Монтируйте правильно с Uponor и не допускайте ошибок и смонтированные системы будут Вам служить долго и надежно!

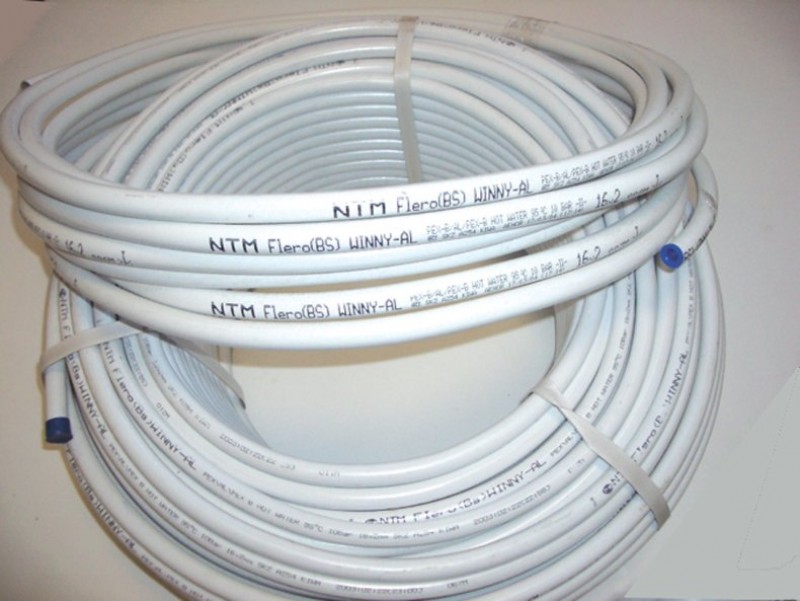

Особенности маркировки металлопластиковых труб

Маркировка металлопластиковых труб наносится для того, чтобы потребитель мог получить информацию о трубе и условиях ее эксплуатации.

У различных производителей труб последовательность значений в маркировочном коде может быть различной, но в большинстве случаев она имеет следующий вид:

1. Указывается компания-производитель труб.
2. Далее указывают сертификат соответствия, согласно которому выполняется производство труб.
3. Затем указываются конструктивные особенности трубы – материал, метод сшивки, защиты от УФ-излучения и т.п. Значения PP-R, PE-R, PE-X говорят о том, что трубы изготовлены из полипропилена, полиэтилена или сшитого полиэтилена соответственно. Методы сшивки указываются маленькими латинскими буквами и означают: a – пироксидный метод, b – при помощи силана, c – посредством потока направленных электронов, d – методом азосоединения молекул.
4. Следующее, что наносят на металлопластиковые трубы – характеристики диаметра и значения толщины стенки. Диаметр обозначается цифрами в миллиметрах в пределах 10-1200мм. В редких случаях встречаются трубы металлопластиковые – диаметры на которых маркируются в дюймах.
5. После этого в код маркировки вносится номинальное давление, выражаемое в барах и кгс/см2 (PN). Оно выражает значение непрерывного давления воды в трубе при окружающей температуре в 20 градусов, при котором период эксплуатации составит 50 лет без потребности в ремонте.
6. Далее следует обозначение пригодной для транспортировки среды. В трубах для питьевой воды запрещается проводить агрессивные среды.
7. В конце указывается дата изготовления и номер партии трубы.

Металлопластиковая труба – характеристики которой были рассмотрены в данной статье, является действительно практически незаменимым элементом любого бытового трубопровода. Пожалуй, именно эти трубы являются сегодня наиболее востребованными среди других пластиковых модификаций.

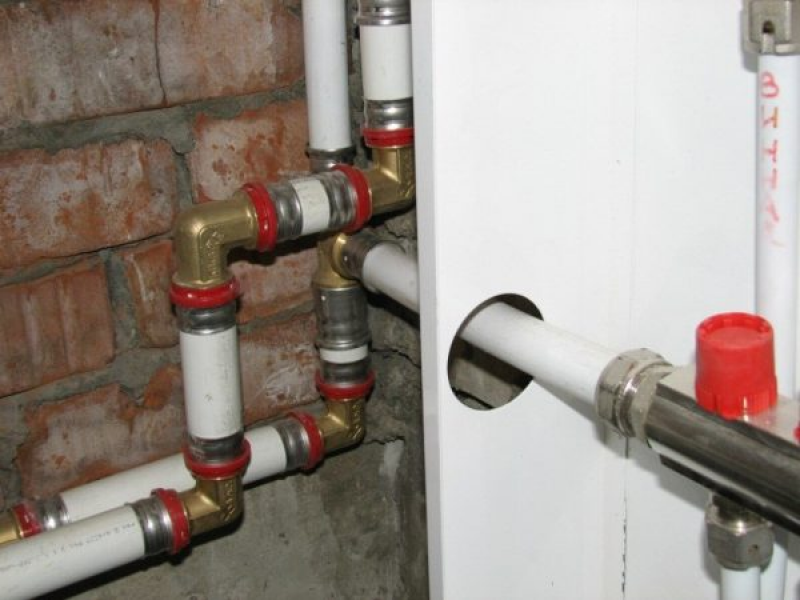

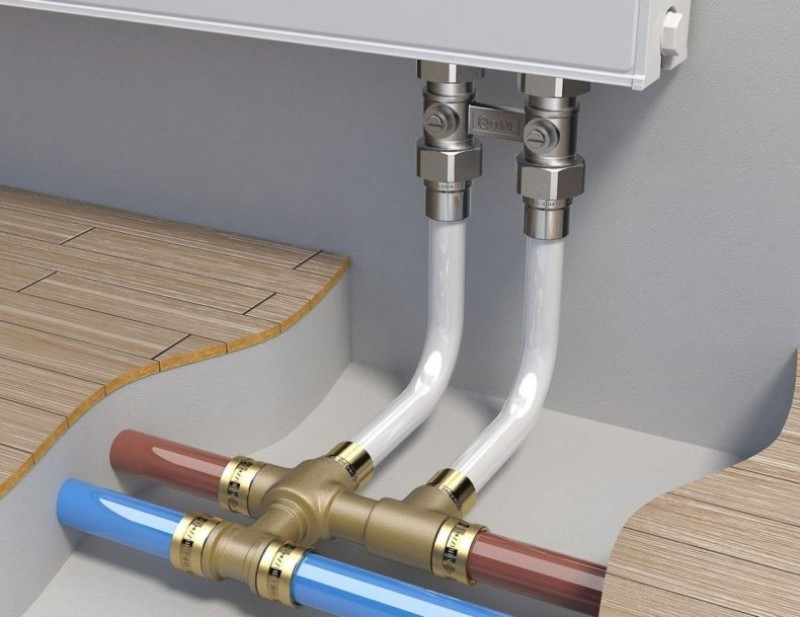

Монтаж металлопластиковых труб

Пошаговая инструкция с фото

1. Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
2. ножовка по металлу или специальные ножницы для труб;
3. калибратор для зачистки срезов;
4. мерная лента или рулетка;
5. нож;
6. ключ гаечный.
7. Обработайте срезы труб калибратором.

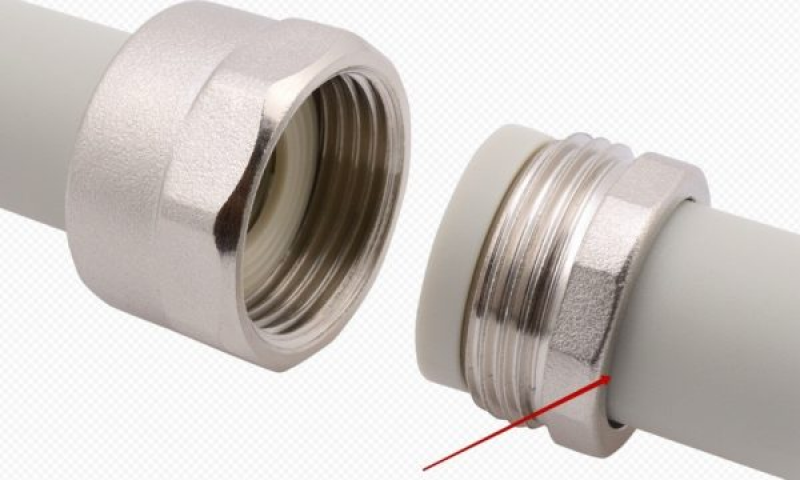

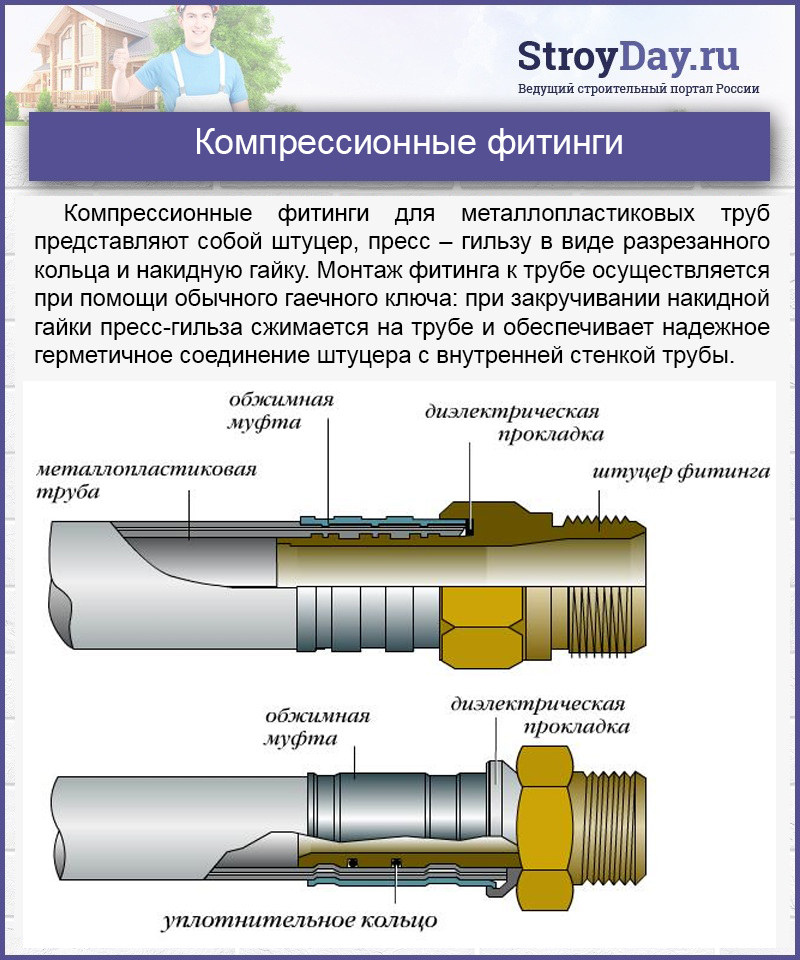

8. С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
9. Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
10. Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.

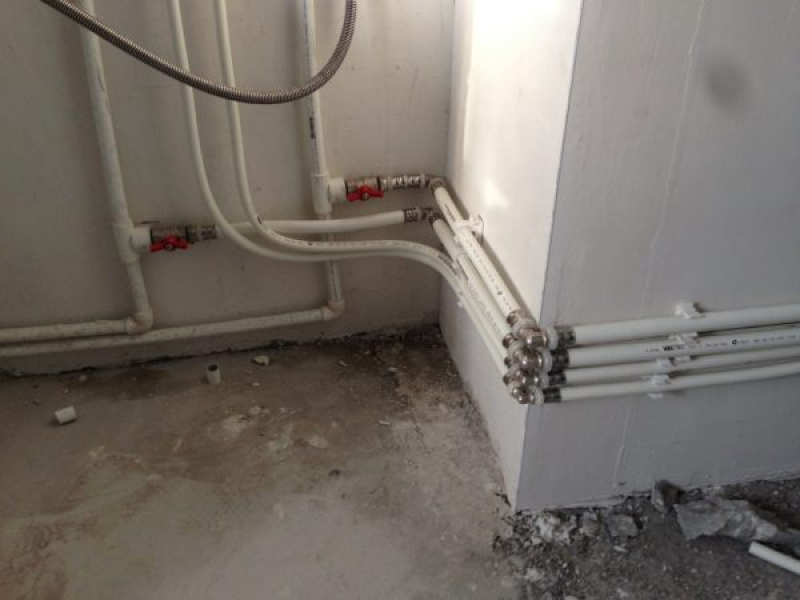

Пружины и другие способы сгибания трубы

Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.

Вот несколько методов: Ручное сгибание.

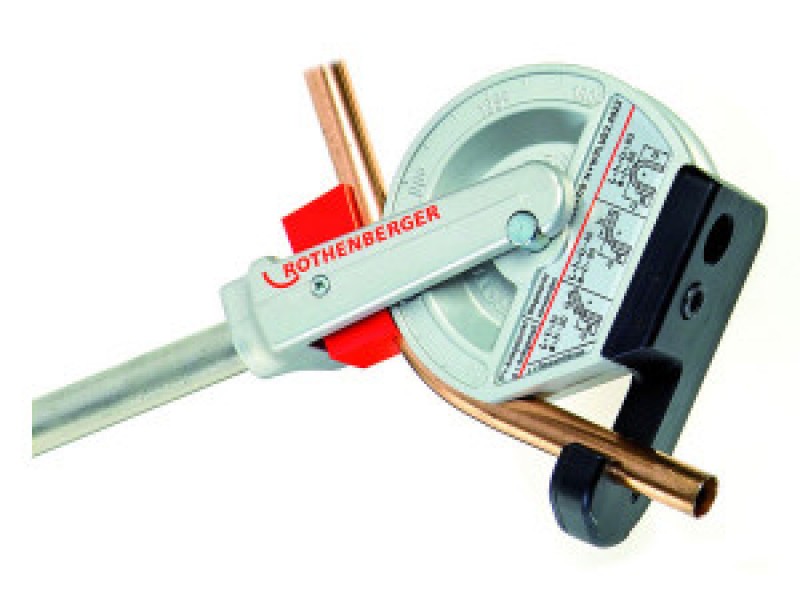

1. Сгибание трубогибом.
2. Пружина для гибки.

Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:

Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.

1. Снова согнуть ее чуть выше.
2. Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.

Такими же плавными и аккуратными движениями можно и выпрямить трубу.

Мария Король, эксперт

С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:

Поместите пружину или проволоку внутрь трубы.

1. Согните руками трубу под необходимым углом.
2. Аккуратно извлеките пружину или проволоку.

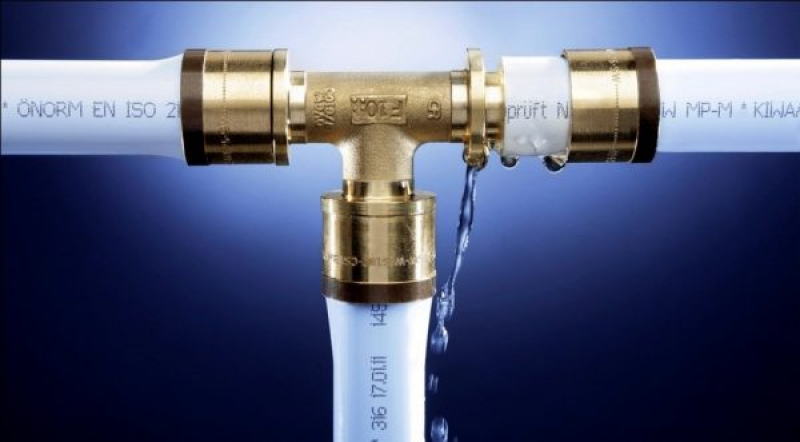

Типичные ошибки монтажа металлопластиковых труб

Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.

Опрессовка труб водоснабжения

Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:

1. Ручной — используется для проверки водопровода небольшой протяженности.
2. Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.

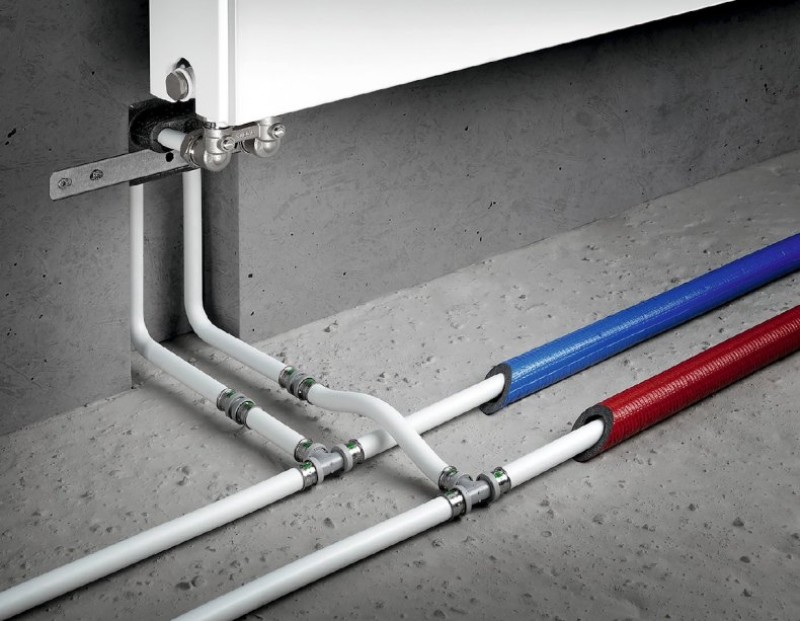

Правила выбора металлопластиковых труб для отопления

Чтобы контур сети не потек через 2-3 года из-за нарушения технологии изготовления, нужно правильно подобрать материалы.

Основные нюансы:

• Покупать только у надежного производителя, который может дать сертификаты качества. Подделка таких труб – дело сложное, но возможное. Надежные изготовители всегда сертифицируют товар, а если документов нет, это явная подделка или заводской брак.
• Визуально проверить трубопровод. Не должно быть дефектов в виде сколов, нарушения целостности пластикового слоя. Фактура гладкая, без заусенцев, диаметр совпадает с размером, который указан в техническом паспорте изделий.
• Если литеры маркировки нанесены с ошибками, это подделка.
• Осмотреть срез – он моментально выявит контрафакт. Заводские трубы выявляют сварку алюминия встык, если шов внахлест, качество низкое, как и при разной толщине алюминиевой фольги.

Срок службы трубы

Производители определяют срок службы металлопластиковых труб отопления в 50 лет. Но при использовании изделий в условиях высокого агрессивного воздействия трубы выйдут из строя через 35 лет

Важно не забывать менять фитинги и проверять целостность стыков, а снизить воздействие поможет защита магистрали теплоизоляционными материалами – это предупредит замерзание трубы при выкладке в неотапливаемых помещениях, например, котельной

Достоинства и недостатки металлополимеров

К достоинствам относят:

• легкий вес;
• несложная сборка;
• отсутствие накипи и ржавчины;
• невысокая теплопроводность и электропроводность;
• шумопоглощение при прокачке воды;
• аккуратный внешний вид;
• срок эксплуатации до 50 лет.

Недостатки:

• высокая цена;
• разрушение при ультрафиолетовом воздействии;
• горючесть;
• медленное разрушение пластика при неоднократном нарушении условий эксплуатации.

Отдельные недостатки не уменьшают положительных характеристик металлопластика, не ограничивают его использование в сантехнических трубопроводах домов и квартир. Комбинированная структура металлополимеров допускает их установку в инженерных схемах и коммуникациях при строительстве жилья и промышленных объектов. Долговечность, удобство монтажа и эксплуатации расширяет сферу применения изделий.

Основные технические характеристики

К основным техническим характеристикам металлопластиковых труб относятся:

• наружный и внутренний диаметр;
• толщина стенок;
• вес и внутренний объем одного погонного метра;
• коэффициенты теплопроводности и линейного расширения;
• рабочая и максимальная температура;
• рабочее и максимальное давление;
• минимально допустимый радиус изгиба;
• срок эксплуатации.

Часть этих параметров – общая для всех МП труб вне зависимости от производителя, часть может меняться от модели к модели.

Таблица общих характеристик для всех труб из металлопластика

Диаметры металлопластиковых труб

Как и у полипропиленовых трубных изделий. МП трубы имеют стандартизированные размеры от 16 до 63 мм, по которым осуществляется их основная классификация.

Самые распространенные типоразмеры наружного диаметра:

Трубы большего диаметра в жилищном строительстве практически не используются.

Альтернативное название – диаметр условного прохода. Этот параметр зависит от величины наружного диаметра и толщины стенок трубы.

По внутреннему диаметру осуществляются расчеты по необходимому расходу жидкости, ее допустимому давлению и температуре, а также подбирается соединительная и запорная арматура для монтажа.

Зависит от наружного диаметра трубы и материалов, используемых при ее изготовлении. Данный параметр во многом зависит от стандартов конкретного производителя и в среднем составляет от 2 до 3,5 мм.

Вес и внутренний объем

Измеряется из расчета на один погонный метр и зависит от геометрических размеров изделия.

Максимальное рабочее давление в МП трубе зависит от температуры протекающей в ней жидкости: чем она больше, тем меньше должно быть давление.

Какое давление выдерживает труба из металлопластика:

• при температуре жидкости до 20°С максимальное рабочее давление может составлять до 25 атм;
• при температуре 95°С давление не должно превышать 10 атм (допускается кратковременное увеличение давления до 15 атм).

Дальнейшее повышение давление приводит к расслоению и разрыву трубы.

Какую температуру выдерживает металлопластиковая труба:

• максимальная рабочая температура жидкости не должна превышать 95°С
• допускается кратковременное повышение ее нагрева до 110-120°С, при котором возможна незначительная деформация прямолинейных участков трубы без нарушения ее целостности и основных технических характеристик.

При температуре от 140 °С и выше происходит размягчение внутреннего полимерного слоя и расслоение общей структуры трубы.

Допустимый минимальный радиус сгибания труб обеспечивает сохранение их внутреннего проходного сечения без заломов и других механических повреждений.

Минимальная величина радиуса изгиба при монтаже труб зависит от их наружного диаметра и применяемого при этом способа сгибания, который может быть:

• ручным;
• с помощью внутреннего кондуктора (специальной пружины);
• с помощью внешнего кондуктора (трубогиба).

Таблица минимального радиуса изгиба

Наружный диаметр МП трубы, мм

При ручном сгибании радиус должен быть самым большим. Для его уменьшения может применяться специальная спиральная пружина соответствующего размера, которая вставляется внутрь трубы. Но воспользоваться таким способом можно только на небольших отрезках труб, позволяющих вставлять и извлекать обратно пружину.

Сгибание на длинных участках с получением минимально возможного радиуса осуществляется при помощи трубогиба.

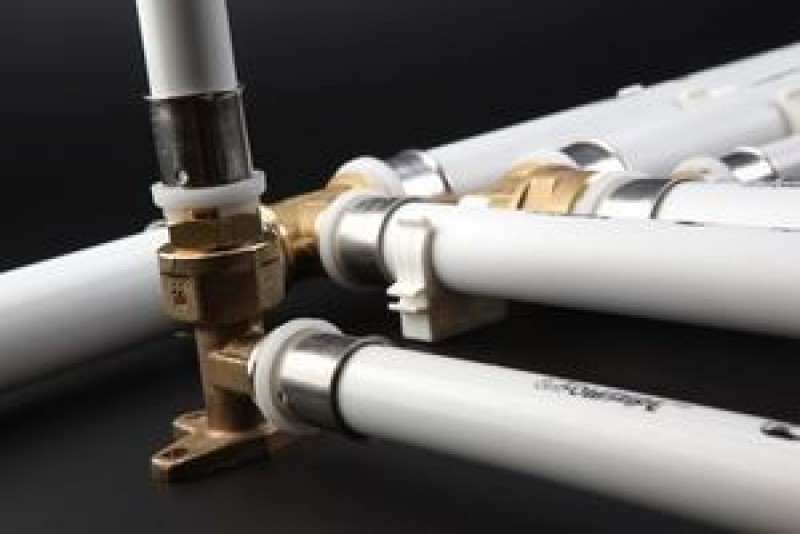

Функциональные особенности видов

Различные виды фитингов выполняют в конструкции трубопроводной системы свое назначение:

• Муфты. Используются для соединения двух соседних элементов, расположенных на одной линии трубопровода.
• Тройники. Более сложные элементы, предназначенные для монтажа дополнительных ответвлений от основной линии. Входы и выходы устройства могут иметь различные габариты, что позволяет регулировать интенсивность потоков в разделяемых линиях. Монтаж тройника в трубопровод производится стандартными способами: резьбовыми соединениями, либо накидными гайками.
• Заглушки. Применяются достаточно редко, служат для полного перекрывания потока носителя по одной из веток трубопровода.
• Краны. Также позволяют частично или полностью перекрывать распространение жидкости по магистрали.
• Уголки. Применяются для организации поворота трубопроводной трассы. Угол поворота может составлять 45-120 градусов. Используются реже остальных элементов, поскольку большую часть углов можно пройти, попросту сгибая металлопластиковую трубу.

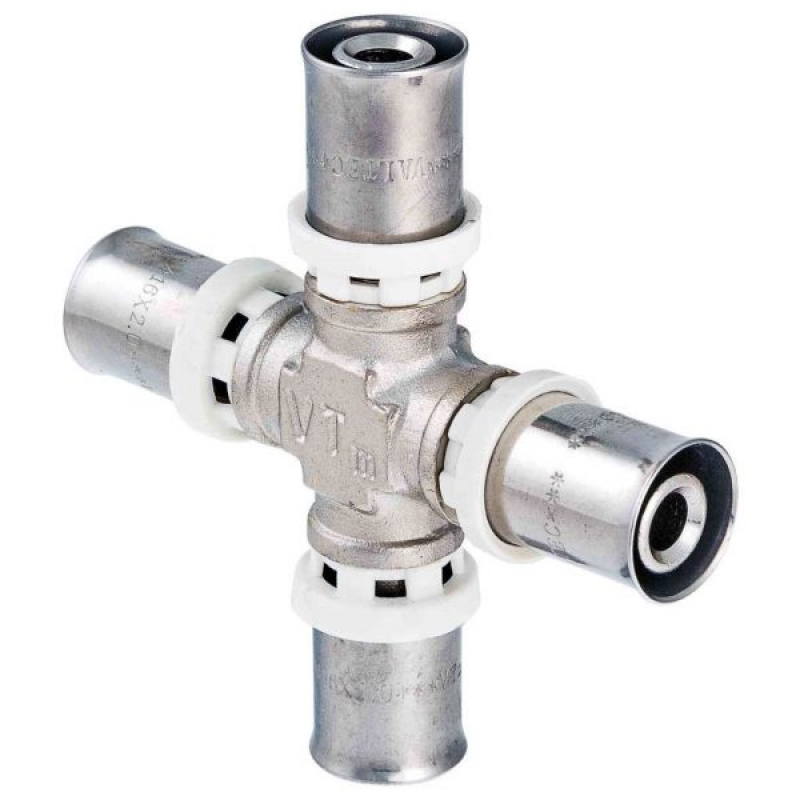

• Крестовины. Позволяют организовать одновременно несколько отводов от подводящей магистрали.
• Штуцеры. Для монтажа перехода с металлопластика на гибкий отвод.

Материал из металлопластика или полипропилена?

Когда настает очередь выбирать материал для использования в ходе ремонтных мероприятий, подрядчики чаще склоняются к варианту изделий из полимеров. Однако на чем же все-таки остановить решающий выбор – на трубопроводе из полипропилена или металлопластика?

Однозначного ответа как такового не существует, поскольку в обоих случаях будут иметь место свои характерные особенности. Давайте сравним полипропиленовые и металлопластиковые трубы по их основным характеристикам.

Рабочее давление. Металлопластик рассчитан на давление в 10 атмосфер, тогда как полипропилен выдержит вдвое большую нагрузку.

Рабочая температура. Металлопластик выдержит температуру +95 C, полипропилен – только +75 C.

Коэффициент расширения. Алюминиевая прослойка металлопластика обеспечивает ему в 8 раз меньшую способность к растягиванию, чем у полипропилена. Таким образом, выбор металлопластика в контексте данной характеристики – предпочтительнее.

Устойчивость к механическим повреждениям. Полипропиленовые изделия могут выдержать большую нагрузку, чем металлопластиковые.

Как видите, однозначного «лидера» выделить сложно. В конечном итоге все сводится к конкретным эксплуатационным условиям труб.

В заключение проведенного обзора стоит отметить, что металлопластиковые трубы – это современный, но уже достаточно проверенный, удобный и практичный материал, успешно применяемый в монтаже трубопроводов разного назначения. Их самая востребованная сфера применения в быту – монтаж водопроводных и отопительных коммуникаций. На сегодняшний день это наиболее распространенный вариант «разводки» водопровода в домах и квартирах.

Инструмент для монтажа металлопластиковых труб является незаменимым атрибутом при прокладке любой трубопроводной магистрали. Трудно представить систему обогрева или подачи воды без труб. И особое место среди используемых трубопрокатных материалов занимает металлопластиковая труба (далее МП).

Металлопластик является отличным материалом для различных трубопроводов, проверенный годами.

Он может выдержать температуру до + 95 градусов, а давление до 10 атм. Интерес к металлопластиковым системам повышает простота и скорость монтажных работ. Такие технические характеристики обусловили высокий уровень популярности данных изделий.

Специфика изготовления металлопластикового сортамента предусматривает аккуратное обращение и строжайшее выполнение условий монтажных работ. А качественную прокладку такой системы можно осуществить только посредством специальных инструментов, как основных, так и вспомогательных.

Многие работы при монтаже например водопровода из металлопластикового трубопроката, можно выполнить различными подручными инструментами, но таким образом нельзя быть уверенным, что получится ровный срез на трубах и не повредится защитный слой. Результаты таких действий проявят себя гораздо позже, при эксплуатации трубопровода, поскольку стыковые соединения ослабнут и станут протекать.

Металлопластиковые трубы получили высокую оценку у профессиональных мастеров, благодаря прекрасным эксплуатационным показателям и за простоту в обращении. Их не сложно сгибать и соединять фитингами различного вида.

Многие работы монтажа можно осуществить вручную, но лучше пользоваться специальным инструментом. Это ускоряет процесс прокладки, и позволяет создать герметичное и надежное соединение. По типу выполняемых задач такие приспособления делятся на такие группы:

Приспособления для резки.Устройства для гибки.Аппараты для стыковки.

Производители металлопластиковых труб

Сегодня производством этих материалов занимается множество компаний, одни из них имеют громкое имя, другие, в силу различных обстоятельств, известны меньше.

VALTEC

Металлопластиковые трубы VALTEC могут применяться во всех перечисленных направлениях, в том числе и для транспортировки жидкого топлива. Компания известна уже давно, качество ее продукции отвечает самым высоким требованиям.

Алюминиевая труба варится встык, это обеспечивает высокую прочность и правильную геометрию изделия. Пластиковые покрытия выполнены из высококачественного полиэтилена.

Основное, что отличает VALTEC металлопластиковые трубы — особый клей, применяемый для соединения слоев.

По заявлениям производителей, он способен выдержать любые резкие перепады температур и не подвержен расслоению. Рабочая температура составляет стандартные 95 градусов, а допустимый максимальный нагрев 125 градусов. Заявленный период эксплуатации —50 лет. Кроме всего прочего, продукция этой торговой марки была сертифицирована Институтом сантехники.

Henko

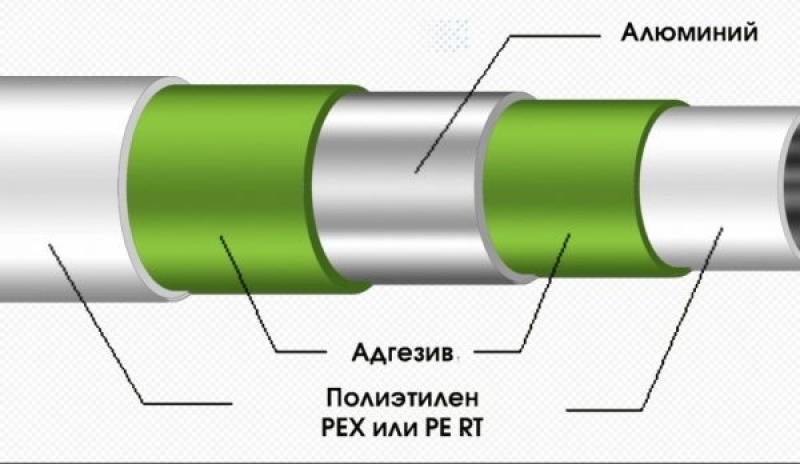

Металлопластиковые трубы Henko имеют стандартную пятислойную систему, допустимая кратковременная температура 110 градусов, могут применяться в различных системах. Отличаются применением во внутреннем слое высокопрочного сшитого экструзивного полиэтилена.

OVENTROP

Труба металлопластиковая OVENTROP относится к разряду универсальных, может применяться во всех бытовых системах коммуникаций. Характеристики изделия стандартные, но налаженная на предприятиях компании система контроля качества позволяет получать продукцию, которая способна работать при более высоком давлении.

Заявленный срок службы также составляет 50 лет. Так как OVENTROP — труба металлопластиковая универсальная, ее можно встретить и в системах водоснабжения, и отопления, в том числе и центрального, она может применяться для монтажа стояков.

COMAP

Металлопластиковая труба COMAP производится во Франции. Обладает отличной пластичностью, хорошо гнется, может применяться в системах со сложной конфигурацией. Обладает высокими эксплуатационными качествами, поэтому уверенно занимает значительную нишу на рынке подобной продукции.

REHAU

Этот бренд не нуждается в представлении, продукция компания известна не только в данном направлении. Основной сферой деятельности компании является производство металлопластиковых оконных профилей, что не мешает ей заниматься и выпуском труб.

Металлопластиковая труба REHAU обладает более высокой устойчивостью к ультрафиолету и другим внешним воздействиям, что было по достоинству оценено потребителем.

Продукция компании отличается стандартно высоким качеством, труба имеет высокую плотность и прочность, что не мешает придать ей необходимую конфигурацию при монтаже (труба хорошо гнется). Монтаж таких труб при помощи пресс-фитингов обеспечивает надежное качество соединения.

ALTSTREAM

Металлопластиковая труба ALTSTREAM сертифицирована на нашем рынке, отвечает всем санитарным и строительным нормам, что делает ее одной из наиболее востребованных. Компания выпускает весь комплекс материалов, необходимых для монтажа коммуникаций различного назначения. В перечень продукции входят трубы различного диаметра, фитинги, запорная арматура, элементы крепежа. Весь ассортимент отличается высокой надежностью и простотой монтажа.

PRANDELLI

Не остались в стороне и итальянские производители, выпускаемый ими металлопласт — труба PRANDELLI признан экспертами одним из самых лучших видов продукции этого сегмента.

Легкая, элегантная труба, которая при этом обладает всеми необходимыми качествами, не может испортить интерьер, она будет органично смотреться в любых помещениях. Традиции итальянской сантехники четко прослеживаются и в таком направлении. Весь перечень продукции компании сертифицирован у нас в стране.

UPONOR

Такой материал как металлопластик — труба UPONOR имеет высокие технологические характеристики. Сварка алюминиевой трубы выполняется методом внахлест, что придает ей дополнительную прочность и способность работать при повышенном давлении.

В качестве пластиковых покрытий используется термостойкий полиэтилен, который позволяет эксплуатировать трубу при более жестких температурных режимах.

Достоинства и недостатки

Перед комплектующими из других материалов у металлопластиковых труб есть несколько преимуществ:

• Простота и удобство монтажа и предмонтажных работ. Трубы из металлопластика легко транспортировать и хранить благодаря их малому весу и удобной форме выпуска – длинномерные изделия скручены в мотки-бухты, которые занимают мало места. При монтаже перенос целой бухты требует меньших усилий, чем перемещение металлических труб. Нарезка и соединение металлопластиковых изделий не требует сложного оборудования и особых навыков. Гибкие и эластичные трубы при монтаже можно повернуть под любым углом и даже развернуть в обратную сторону без использования фитингов-уголков. А так как металлопластиковые трубные изделия выпускаются в виде длинномеров по 50-200 м, то и соединительных муфт для оборудования трубопровода потребуется немного.
• Возможность прокладывания трубопровода открытым и закрытым способом в помещениях, в том числе, с уже выполненной отделкой. Металлопластиковые трубы имеют презентабельный вид и не портят интерьера, а так как для их соединяют без сварки, проложить трубопровод можно даже после выполнения чистовой отделки помещений.
• Надежность образуемого трубного контура. Трубопроводы большой протяженности прокладываются с минимальным количеством соединительной арматуры, поэтому имеют минимум узлов, в которых возможны протечки.
• Устойчивость к коррозии и образованию засоров и наростов на внутренней поверхности. Полимерные внутренние и внешние стенки не подвержены коррозии и надежно защищают алюминиевый армирующий слой изнутри от разрушающего воздействия транспортируемого вещества, и снаружи – от внешней среды. Кроме того, пластик позволяет изготовить изделия с абсолютно гладкими стенками, за которые не цепляются мелкие частицы, движущиеся вместе с рабочей средой, благодаря чему трубы с полимерным покрытием не склонны к зарастанию и заиливанию даже на участках разворота на 180 градусов.
• Способность поглощать звуки и вибрации движущейся рабочей среды. В отличие от металлических труб, металлопластиковые почти не пропускают внутренние шумы наружу, поэтому подходят для оборудования длинных тепловых контуров даже в спальнях и детских комнатах.
• Продолжительный срок службы. При соблюдении правил эксплуатации металлопластиковые изделия могут прослужить до 50 лет – полимерная оболочка не теряет со временем своих технических свойств и помогает сохранить их и армировочной алюминиевой прослойке.

Рекомендуем ознакомиться: Использование трубы НПВХ в напорных системах

Однако по некоторым качествам металлопластиковые трубы значительно уступают аналогам из других материалов:

• Горючесть и выделение токсичных соединений при возгорании. Металлопластик пожароопасен, поэтому для прокладывания открытого трубопровода в мастерских, котельных и других помещениях, где есть открытые источники огня или высокой температуры, такие трубы неприменимы.
• Ограниченность сфер применения, связанная с узким диапазоном рабочих температур и давлений, светобоязнью и небольшим типоразмерным рядом труб. Температуры ниже -40 градусов металлопластик не выдерживает и ломается, а при длительном воздействии температур выше +95 градусов деформируется, при температуре выше +130 градусов – начинает плавиться. Рабочее давление ограничено 10-20 бар, при более высоком также начинается деформация стенок, при достижении 80-90 бар металлопластик разрушается. Для уличных коммуникаций металлопластиковые изделия не применимы из-за неустойчивости пластика перед ультрафиолетом. Диаметр труб невелик – от 16 до 63 мм, а длина трубы в самой большой бухте составляет всего 200 м, тогда как пределы диаметров изделий из других материалов в десять раз шире, а длина полимерных труб в бухтах может достигать километра.
• Сужение пропускной способности трубопровода в узловых точках из-за возможности соединения труб только обжимными и пресс-фитингами, штуцеры которых устанавливаются внутри торцов труб. Гладкую полимерную трубу без зажатия ее между двумя деталями в фитинге зафиксировать невозможно.
• Невозможность выполнения абсолютно надежных узлов. Сварной метод не применим для металлопластика, так как это не сплав, а комбинация слоев, имеющих разные температуры плавления и возгорания. Фитинговое же соединение позволяет образовать узлы, надежность которых можно гарантировать лишь на ближайшие 3-5 лет. Из-за этой особенности металлопластиковые трубы нельзя прокладывать полностью скрытым способом, обязательно нужно оставлять ревизионные окошки в местах соединения, а узлы периодически подтягивать.

Преимущества металлопластиковых труб

Производители предлагают несколько видов труб для различной цели. Как правило, для бытового использования ориентируются на версии для системы отопления либо водоснабжения жилья.

Популярные виды труб:

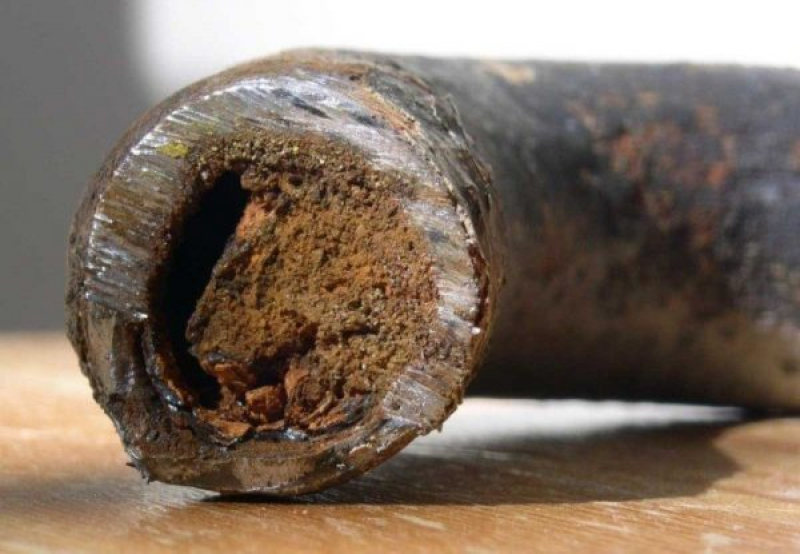

• Стальные либо оцинкованные на основе чёрного металла, союза железа с разными элементами либо углеродом;
• Из цветного металла, чаще медные. Предлагают отличные эксплуатационные характеристики, но стоят очень дорого;
• Полипропиленовые виды. Отличаются гибкой конструкцией и упрощённым монтажом;
• На основе сшитого полиэтилена создаются вполне достойные трубы, но с функциональными ограничениями;
• Металлопластиковые трубы соединили преимущества металлических, полимерных аналогов. Потому считаются оптимальным вариантом практически для любой цели монтажа.

Но стоит отметить, что перечисленные виды в отличие от металлопластиковых труб способны предложить высокий уровень качества функциональных возможностей для определенной цели монтажа: тёплый пол, водоснабжение, система отопления.

Относительно недавно несмотря на недостатки применялись исключительно массивные металлические трубы, поскольку не было альтернативы. Теперь на первое место вышли металлопластиковые, полипропиленовые и полиэтиленовые трубы.

Технические характеристики металлопластиковых труб

Далее будет представлена техническая характеристика труб металлопластиковых на примере наиболее популярных труб диаметром 16 и 20 мм:

• Толщина стенки металлопластиковой трубы диаметрами 16 мм и 20 мм составляет 2 и 2,25 мм соответственно, тогда как толщина алюминиевой прослойки в них при этом составляет 0,2 и 0,24 мм.
• Вес одного погонного метра 16 мм трубы составляет 115 г, 20 мм – 170 г.
• Объем жидкости, находящейся в 1 погонном метре трубы 16 мм трубы, составляет 0,113 л, 20 мм – 0,201 л.
• Независимо от того, какой диаметр металлопластиковых труб используется, коэффициент расширения металлопластика составит 0,26х10-4 на ºС, коэффициент шероховатости – 0,07, коэффициент теплопроводности – 0,43 Вт/м*К.
• Прочность клеевого соединения и сварного соединения алюминия составляет соответственно 70 Н/10 мм и 57 Н/мм2.
• Показатель прочности при поперечном разрыве имеет значение в 2880 Н.
• Минимальные радиусы изгиба труб вручную и с использованием трубогиба составляют соответственно 80 и 45 мм.
• Показатель диффузии кислорода при эксплуатации труб составляет 0 г/м3.

Отдельно следует поговорить о том, какое давление и какую температуру выдерживают металлопластиковые трубы.

При значении давления в трубопроводе, которое составляет 10 бар, рамки оптимальной (рабочей) температуры колеблются от 0 до 95 градусов.

Если же в металлопластиковые трубы давление жидкости подается в значении 25 бар, рабочая температура переходит в рамки 0…+25 градусов. Максимальная кратковременная температура рабочей среды , которую способен выдержать металлопластиковый трубопровод без потери целостности, составляет 110 градусов.

Показатель максимального рабочего давления в условиях эксплуатации труб при максимально допустимой рабочей температуре составляет 10 бар.

Давление, при котором происходит нарушение целостности трубы при температуре рабочей среды в 20 градусов, составляет 94 бар.

Трубы металлопластиковые – давление и температура в которых остаются неизменными, способны работать без разрушения при следующих условиях:

• При температуре -20 градусов в течение часа – при давлении минимум 5,71 МПа.
• При температуре -95 градусов в течение часа – при давлении минимум 3,3 МПа.
• При температуре -95 градусов в течение 100 часов – при давлении минимум 2,93 МПа.
• При температуре -95 градусов в течение 1000 часов – при давлении минимум 2,57 МПа.

В этой статье мы рассмотрим такие основные ошибки при выполнении монтажа металлопластиковых труб Uponor как:

• Неправильная обрезка трубы
• Залом трубы при изгибе
• Неполная вставка трубы в фитинг
• Плохая опрессовка соединения

Рассмотрим детальнее каждую из них

Неправильная обрезка трубы

Трубу необходимо обрезать под прямым углом, чтобы получить ровный срез. Если срез получается не ровным, это помешает в будущем сделать качественное и герметичное соединение.

Также, необходимо следить за остротой лезвия ножниц, для исключений повреждения трубы.

Залом трубы при изгибе

При изгибе трубы под 90 о и более существует вероятность заломов трубы. Что бы избежать этого используйте специальные пружины.

Неполная вставка трубы в фитинг
Для качественного соединения необходимо полностью вставлять трубу в муфту. Для облегчения и контроля данного процесса в фитингах Uponor S-Press PLUS есть специальное смотровое окно. Когда в этом окошке появляется труба, это сигнализирует о корректной вставке.

И самая распространенная ошибка – это плохая опрессовка соединения. С фитингами Uponor S-Press PLUS вы сможете вовремя заметить ошибку и исправить ее. Так как конструкция фитинга устроена таким образом, что при гидравлических испытаниях соединение сразу даст течь, и вы сможете заметить это.

Монтируйте правильно с Uponor и не допускайте ошибок и смонтированные системы будут Вам служить долго и надежно!

Источник

Типичные ошибки монтажа полипропиленовых труб

При замене коммуникаций в частном доме или квартире в последнее время все большую популярность приобретает монтаж полипропиленовых труб. Полипропиленовые трубы отличаются своей прочностью, легкостью и относительно невысокой стоимостью. Их применяют для прокладки водоснабжения или установки отопительной системы. Если бюджет предполагаемого ремонта ограничен, цена расходных материалов имеет большое значение. Поэтому, сэкономив на установке труб можно существенно снизить стоимость ремонта в целом.

Однако при установке пластиковых труб следует строго соблюдать правила сварки и соблюдать технологию монтажа. К сожалению, не все с ними знакомы. Рынок переполнен низкоквалифицированными специалистами, которые не знакомы с нюансами установки и совершают огромное количество ошибок. Давайте рассмотрим внимательнее, к каким последствиям может привести некачественный монтаж полипропиленовых труб.

Основные ошибки при монтаже

Раньше при прокладке систем водоснабжения использовались металлические трубы. Если возникала необходимость их ремонта, его осуществляли квалифицированные сварщики и слесари, гарантирующие качественное выполнение работы и обладающие достаточным количеством навыком и опыта.

Современные мастера зачастую не имеют специального образования и знаний, позволяющих провести замену труб качественно. Они стараются сэкономить время и быстрее закончить работу, не заботясь о качестве установки.

Давайте поподробнее на этом остановимся и рассмотрим семь основных ошибок, которые часто допускают дилетанты при монтаже системы отопления и водопровода из полипропиленовых труб, а также посмотрим, как можно осуществить монтаж без помощи специалистов, своими руками.

Пренебрежение подготовкой материала перед проведением сварки

Основными местами установки системы трубопровода и сварки ее составляющих являются строящиеся дома и квартиры или помещения, в которых решили произвести капитальный ремонт. На строительных объектах, как правило, присутствует огромное количество пыли, мусора, цементной крошки и т. п.

Рабочие привыкли к подобным условиям труда и перестают их замечать. Их основная цель — побыстрее закончить ремонт и получить оплату за свои услуги. Однако, это является их ключевой ошибкой. Они не стремятся должным образом подготовить соединения труб и соблюсти установленные правила их сварки — им просто жалко для этого времени.

Несоответствующие условия хранения комплектующих приводит к тому, что трубы постепенно покрываются большим слоем грязи. Для того чтобы соединение служило долго, трубы необходимо перед сваркой тщательно очистить от пыли. Если этим пренебречь, срок их эксплуатации заметно сократится, и они дадут течь.

Как необходимо произвести очистку:

• пройтись по поверхности влажной тканью и удалить видимые загрязнения;
• тщательно просушить трубу;
• удалить возможный жировой слой при помощи обезжиривающих растворов.

Проведение тщательной очистки очень важный этап правильного монтажа полипропиленовых труб, рекомендуемый всеми производителями. Если на стыке труб останутся частички грязи, то герметичность соединения будет нарушена. Из-за этого в будущем трубы начнут протекать.

Сам процесс сварки деталей лучше производить на свежем воздухе или обеспечить хорошую вентиляцию помещения, в котором проходят работы. Если трубы сваривают на улице, следует обеспечить защиту участка от осадков.

После окончания сварки необходимо внимательно проверить поверхность, нет ли на ней заусенцев. Если таковые имеются, необходимо аккуратно удалить их при помощи специальных инструментов — отрезать и произвести полировку поверхности. Наличие дефектов на свариваемой поверхности не допустимо.

Неверное время нагрева

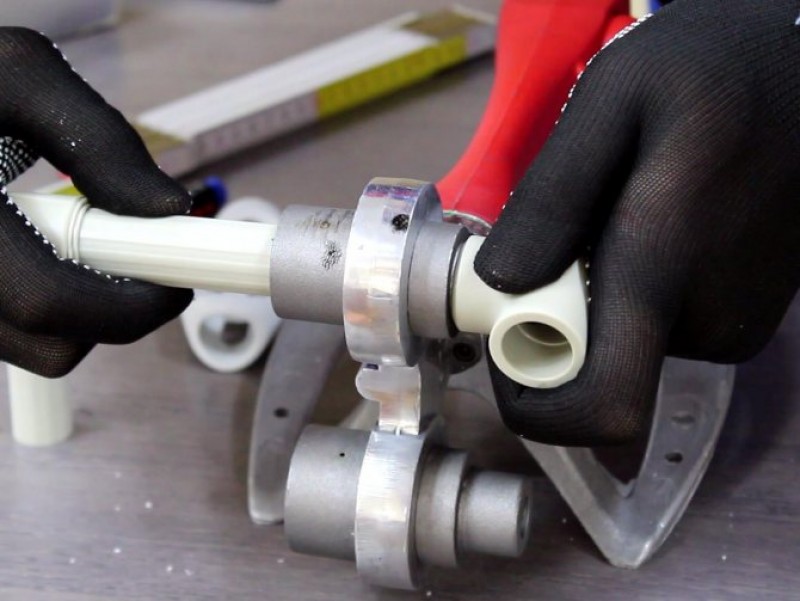

Для того чтобы соединить две полипропиленовые трубы, необходимо произвести сварку специальным сварочным аппаратом. Он нагревает внутреннюю и внешнюю часть раструба, надежно сваривая их выоской температурой.

Основной проблемой при сварке является не правильное время нахождения трубы в паяльнике. Этот момент очень важен, поскольку любое отклонение от рекомендаций производителя может привести к некачественному соединению двух поверхностей. К сожалению, мало кто уделяет точности времени и температуре нагрева должное внимание.

Рекомендуемые значения содержатся в инструкциях. Хороший специалист со всей ответственностью подходит к сварочному процессу, контролирует температуру нагрева и время нахождения трубы в сварочном аппарате.

Дилетанты сами рассчитывают время нагрева и не утруждают себя изучением необходимых инструкций. Это приводит к снижению прочности стыковки труб и приводит к поломке соединения. Зачастую они дают течь через несколько месяцев или дней после проведения монтажа.

При осуществлении монтажа полипропиленовых труб своими руками необходимо четко придерживаться рекомендаций производителей, указанных в соответствующих инструкциях. Следует четко соблюдать числовые значения времени нагрева и показатели температуры плавления. В противном случае вероятность протечки и расстыковки соединения очень высока.

Важным моментом является то, что после проведения сварочных работ необходимо тщательно очистить детали сварочного аппарата — гильзу и дорн. Обычно ненадежные мастера пренебрегают подобной чисткой.

Слишком быстрое соединение трубы и фитинга

Это стандартное нарушение процесса монтажа является следствием предыдущей ошибки. При соединении труб необходимо не только правильно очистить поверхность и соблюсти температурный и временной режим сварки, но и позволить трубам достаточное время остыть.

Существуют разные рекомендованные критерии, сколько по времени нужно удерживать трубы соединенными после нагрева. Обычно это процесс занимает от трех до семи секунд в зависимости от размера трубы, ее диаметра и производства.

Но не всегда этот критерий соблюдается. Неблагонадежные специалисты стараются побыстрее закончить работу и перейти к следующему этапу. Поэтому они не удерживают концы труб, а сразу отпускают их после нагрева. Это снижает прочность стыка, способствует появлению сдвигов и щелей в месте крепления. Впоследствии вода сможет протекать.

Изделие в обязательном порядке должно хорошо остыть. Это обеспечит прочность и надежность соединения.

Слишком высокая температура нагрева

Монтаж полипропиленовых труб подразумевает соединение нескольких труб в единую систему отопления или водопровода посредством сварки. Очень важен контроль температуры во время проведения сварки. Причем недостаточно высокая температура соединения также вредна, как и чрезмерный нагрев. Следует избегать сильного перегревания, иначе это существенно снизит прочность пайки.

Не следует:

• Производить сварку на максимальной температуре нагрева.
• Слишком долго передерживать трубу в аппарате, поскольку пластик расплавится. Из-за этого может возникнуть протечка сразу после сварки или через несколько месяцев.

Если сильно перегреть трубу, происходит ее сжатие и она становится более узкой. При пайке рекомендуется выставлять температуру от 250 до 260 градусов.

Что касается длительности пайки, рекомендуют придерживаться следующих цифр:

• диаметр 20 мм — длительность нагрева 4 сек.;
• 25 мм — 6 сек.;
• 32 мм — 8 сек.;
• 40 мм — 12 сек.

Следует понимать, что последствия перегрева исправить невозможно и деталь придется выбросить. Поэтому, если нет опыта сварки труб, лучше не до конца прогреть деталь — в этом случае ее можно сварить повторно и доделать работу.

Безответственные мастера стремятся побыстрее доделать работу, поэтому выставляют самую высокую температуру, чтобы сварка производилась быстрее. Но это приводит к плохим последствиям, поскольку пластик перегревается и теряет свои свойства.

Прокрутка трубы при сварке

В процессе сварки многие специалисты прокручивают трубу на аппарате, для того чтобы скорректировать ее положение и закрепить надежнее. Делать подобные манипуляции крайне не рекомендуется. При прокрутке в радиусе от 50 до 90 градусов можно повредить поверхность соединения.

Лучше заранее подготовить трубы, выровнять их положение, чтобы не пришлось вращать во время пайки. Это ослабит прочность соединения и деформирует пластик.

Соединение разнородных труб

В процессе монтажа полипропиленовых труб часто возникают ситуации, когда детали закупаются в недостаточном количестве и одних из них может не хватать. Тогда работникам приходится докупать недостающие элементы другого производства или берет те, что есть в наличии.

В процессе подобного соединения цвет трубы и фитинга может отличаться. Например, к белой трубе докупается серый фитинг. В этом нет ничего критичного и вряд ли станет причиной каких-либо неприятностей. Однако, подобное соединение все же имеет ряд недостатков:

• Некрасивый внешний вид. Разные по цвету трубы смотрятся не эстетично.
• Химический качественный состав материалов, из которых сделаны трубы, может отличаться у разных изготовителей. Это может привести к тому, что они плохо сочетаются между собой и обеспечивают слабое скрепление. В процессе пайки они могут вступить в химическую реакцию.
• Гарантия от производителя аннулируется, поскольку изготовители могут гарантировать качественное крепление идентичных труб собственного производства и не могут отвечать за качество изделий сторонних компаний. В случае поломки производитель в праве отказаться производить замену.

Температура внешней среды

Для того чтобы монтаж полипропиленовых труб был выполнен качественно, нужно соблюдать определенную температуру воздуха в помещении, в котором производится сварка:

• Запрещено производить сварку при температуре ниже +5 градусов;
• Не рекомендуется производить деформацию труб, если воздух прогрет ниже +15 градусов;
• Следует соблюдать рекомендуемую температуру для транспортировки изделий.
• В зимнее время следует заблаговременно прогреть воздух в помещении с помощью обогревателя;
• Не следует производить пайку, если температура не превышает +10 градусов.

Все рекомендуемые показатели температуры содержатся в инструкциях производителей.

Источник

Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы. Это очень важно.

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Виды калибраторов

• Зенкер — устройство для снятия фаски. Подойдет также строительный нож или кусок наждачной бумаги. Часто калибраторы имеют выступ для снятия фаски, так что без этого инструмента можно обойтись.
• Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи.

  Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

• Находите ровную доску или кусок ДСП, фанеры и т.д.
• Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
• На доске выкатываете, ровняя.

Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

После того, как отрезок станет ровным, можно калибровать его края.

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

• Гайка и кольцо надеваются на трубу.
• Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
• Кольцо натягивается тоже до упора на фитинг.

Перед затягивание гайки

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

• На трубу надевают гильзу.
• На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
• Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
• Берут клещи, в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

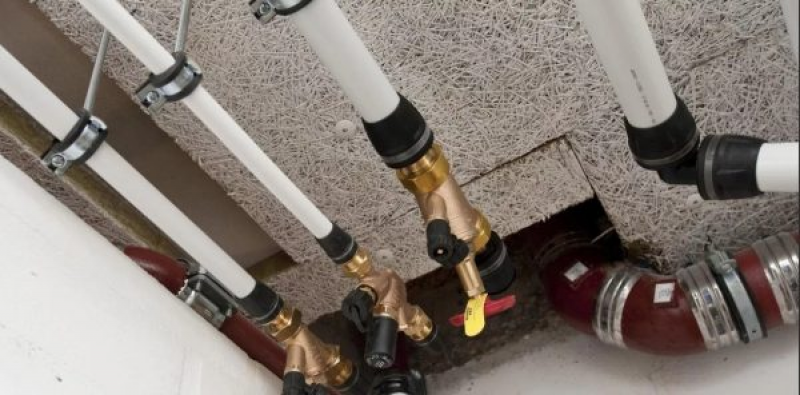

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если все выложено ровно, как по линеечке.

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Источник

С появлением полипропилена трубы металлопластиковые для водопровода несколько утратили былую популярность. Главной причиной тому – протечки в местах соединения с фитингом, возникающие через некоторое время эксплуатации. Виноват ли в этом материал, или имеют место типичные ошибки монтажа? Ответ на этот вопрос мы и постарается дать по ходу этой статьи.

Что есть металлопластик

По названию трубы вполне понятно, что она является неким симбиозом пластика и металла. Это действительно так — стенка трубы состоит из металлического (алюминий) сердечника и двух полимерных оболочек. Каждый слой выполняет свою функцию: за счёт металла обеспечивается устойчивость трубы к гидростатическим нагрузкам, а пластик защищает его от коррозии и, благодаря отменной гладкости поверхности, снижает до минимума гидравлическое сопротивление.

Существует несколько разновидностей таких труб, отличия которых связаны с применением пластика разного качества. Вариантов всего три:

1. Обычный пластик (маркируется РЕ).
2. Сшитый полиэтилен (РЕ-Х) – обеспечивает отменную устойчивость к разрыву.
3. Термически модифицированный полимер (РЕ-RT) – выдерживает повышенные температуры, а потому применяется для систем ГВС.

На заметку! Металлическая прослойка в таких трубах может быть как сплошной, так и сетчатой. Изготавливают их по ТУ, так как ГОСТа на этот материала, как ни прискорбно, не существует.

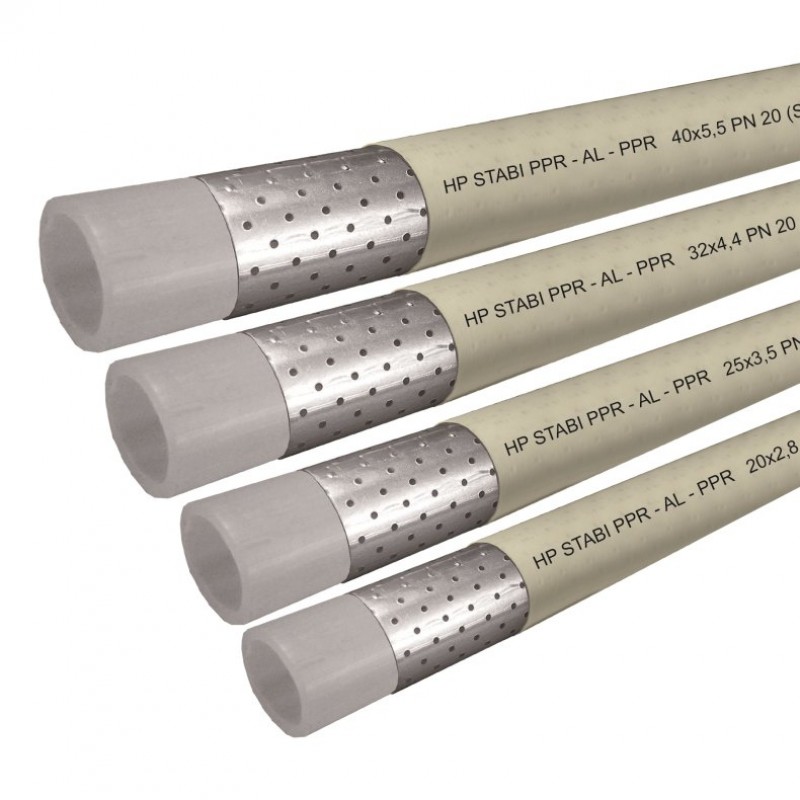

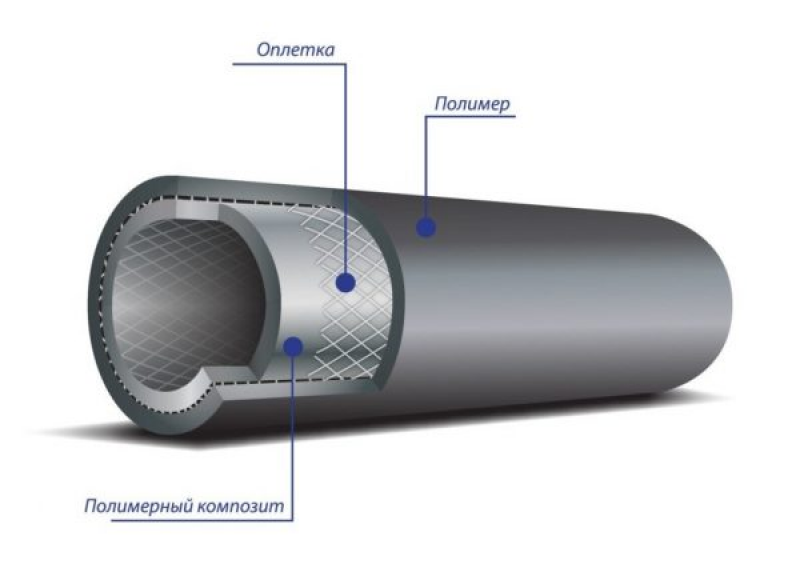

Трубы из армированного полимера

О металлопластиковых трубах на постсоветском пространстве стало известно ближе к середине девяностых. Тогда сравнивать было особенно не с чем, так как водопроводы повсеместно монтировались из стальных (неоцинкованных) труб, которые ржавели и требовали регулярной покраски.

Преимущества металлопластика

Прежде всего, металлопластик оценили за эстетичный внешний вид: белые трубы смотрелись очень симпатично, их не надо было декорировать или прятать за обшивкой.

Второй немаловажный факт заключался в том, что благодаря гладкости внутренних стенок и устойчивости полимера к коррозии, пропускная способность труб не снижалась. Для трубопроводов из чёрной стали, например, это настоящая проблема, поэтому служат они не более 25 лет (а то и меньше). А тут, на смену пришёл новый материал, который по утверждению продавцов и производителей мог служить до полувека.

Ну и третье – это простота и высокая скорость монтажа, для которого, согласно появившемуся тогда расхожему выражению, «и нужно-то всего два ключа». Это давало возможность хозяевам менять трубы самостоятельно, экономя тем самым на услугах сантехников.

Недостатки металлопластика

Прошло несколько лет после широкого внедрения в массы металлопластиковых труб, и стали появляться негативные отзывы. В основном, они касались протечек в соединениях труб с компрессионными фитингами, и только на отоплении и горячей воде. Путём затяжки гайки удавалось устранить течь, но через непродолжительное время она появлялась снова. Заметим, что на холодных трубопроводах подобных проблем не наблюдалось.

Во избежание падения своей репутации, мастера-сантехники снова обратили свой взор на стальные трубы — только теперь на те, что имеют цинковое покрытие. Вариант вполне достойный, да только монтировать их на сварных соединениях нельзя, так как защитный слой при высокой температуре разрушается. Значит, нужно монтировать опять же, на фитингах — и по цене получалось совсем не бюджетно.

Появление полипропиленовых труб окончательно задвинуло металлопластик на задворки сантехники. Последний проигрывал полипропилену по всем статьям:

1. В себестоимости труб и арматуры.
2. В герметичности соединений (полипропилен сваривается, и соединение получается столь же прочным, как и цельная труба).
3. В скорости сборки трубопровода.

Разновидностей полипропиленовых труб – немало, и каждая из них имеет свою сферу применения. Чтобы разобраться в том, какой из типов больше всего подходит для отопительного контура, необходимо поближе познакомиться с их строением и техническими характеристиками. О том, как выбрать полипропиленовые трубы, расскажем в специальной статье.

Покупатели стали обходить металлопластик стороной, хотя по большому счёту, никакой вины материала в этом нет. Имеют место ошибки, допускаемые в монтаже. Смотрим, в чём они заключаются, и как следует делать правильно.

Установка металлопластиковых труб

Таблица 1. Установка металлопластиковых труб

Можно ли ремонтировать металлопластиковые трубы

Если соединения выполнять по правилам, никогда и ничего у вас не потечёт. Но что делать, если трубопровод, смонтированный ранее и уже эксплуатируемый, дал течь? К счастью, всё поправимо, так как металлопластик всегда собирается на фитингах, а это соединение (если фитинги компрессионные) допускает демонтаж.

В таком случае, перекройте воду, отверните гайку и разберите соединение в обратном порядке. Ваша задача – откалибровать фаску, поэтому вам будет нужен соответствующий инструмент. При разборке могли сдвинуться с канавок уплотнительные колечки. Их нужно поправить, или, если они порвались, заменить (если таких колец не нашли, придётся купить новый фитинг). Сборку осуществляете, как показано в таблице.

Заключение

В свете возможного ремонта мы говорим только о варианте с компрессионными фитингами, так как трубопровод с опрессованными соединениями вряд ли потечёт.

Без клещей такое соединение и не выполнить — а это инструмент дорогой и им пользуются только специалисты. Ну а если сборку произвёл профессионал, пользуясь нормальным оборудованием, то и вопрос по ремонту трубопроводов из металлопластика никогда не возникает.

Для наглядности сборки подобных соединений предлагаем посмотреть видео в этой статье.

Видео — Как обжать фитинг металлопластиковой трубы. Практика и советы в работе

Видео — Инструкция монтажа фитингов для металлопластиковых труб

Виды металлопластиковых труб для водопровода

Все тубы из металлопластика условно делят на два вида по типу состава изделия:

• элементы с маркировкой PEX (полиэтилен сшитый);
• трубы PE-RT (полимер термостойкий).

В свою очередь все изделия PEX, имеющие сшитые молекулярные цепочки, дополнительно классифицируют так:

• PEX-A. Имеют максимальный шаг прошивки – 85%. Предельно прочные и эластичные.
• PEX-B. Степень прошивки 65%. Обработку слоев производят с применением силана. Трубы менее эластичные, а значит, имеются ограничения на допустимый гиб.
• PEX-C. Главное преимущество такой тубы — выгодная стоимость. Изделия PEX-С идеальны для прямолинейных участков без необходимости гиба материала.

Существуют тубы PEX-D. Их производство сокращено, поскольку изделия не выдерживают конкуренции с более совершенными моделями.

На все без исключения тубы наносят специальную маркировку. Ее прописывают в таком порядке:

• производитель;
• сертификат или ГОСТ, по которому произведены изделия;
• тип материала и метод сшивки (PP-R, PE-R, PE-X);
• диаметр изделия плюс толщина его стенки (сечение указывают в мм, в редких случаях в дюймах);
• номинальное давление в Бар;
• тип транспортируемой среды (водопроводные трубы не годятся для отправки по ним агрессивных составов);
• номер партии и дата производства изделия.

Вся маркировка наносится на тубу непрерывным шрифтом.

Монтаж и соединение

При устройстве системы отопления/водоснабжения мастер может стыковать трубы двумя способами:

• с помощью пресс-фитингов;
• с применением винтового компрессионного фитинга.

Работа с применением пресса выполняется так:

• отрезают нужный кусок тубы специальными ножницами;
• используя калибратор, с подготовленного элемента (одного его конца) срезают внутреннюю фаску;
• то же проделывают с наружной стороны трубы;
• калибратором выравнивают возможные смятые места в просвете изделия;
• до упора вгоняют хвостовик пресс-фитинга;
• вставляют гильзу в пресс и сводят его ручки до упора.

Такой способ соединения туб из металлополимера считается самым надежным.

Если мастер использует винтовой компрессионный фитинг, стыкование двух элементов проходит в такой последовательности:

отрезают нужный участок изделия;
снимают внутреннюю и внешнюю фаски;
на подготовленный конец монтируют обжимное кольцо и затяжную гайку;
в стыкующий элемент вгоняют конец второй трубы;
притягивают обжимное кольцо и затяжную гайку к фитингу до упора, чтобы она прикрыла собой кольцо; здесь важно не прилагать критических усилий, чтобы не сорвать резьбу; соединение можно уплотнить фум-лентой.

Монтаж металлопластиковых труб своими руками

Монтаж металлопластиковых труб можно выполнить своими руками. Принципиального отличия от монтажа пластика нет. Для монтажа систем из РЕ-Х или полипропилена не нужны дорогостоящие инструменты или оборудование.

Необходимые инструменты и материалы

Для резки и зачистки труб понадобится специальный труборез или болгарка, круглый напильник.

Для сварки полипропилена понадобится специальный паяльник с насадками (см. фото):

Для монтажа системы с помощью фитингов – два разводных ключа и пресс-клещи (ручной механический пресс).

Чертежи и схемы

Любую работу необходимо начинать с чертежа или схемы. Сначала начертить разводку сантехнической системы, подсчитать количество всех материалов и лишь затем покупать их. Это поможет не закупать лишнее и проложить разводку самым оптимальным способом.

Технология монтажа

Перед монтажом необходимо отрезать заготовки нужного размера, зачистить заусенцы.

Компрессионные фитинги соединяются с заготовкой очень просто:

• открученная обжимная гайка надевается на заготовку;
• заготовка вставляется в фитинг;
• гайка закручивается вручную; затем затягивается гаечными ключами примерно на оборот с четвертью.

Пресс-фитинги монтируются следующим образом:

• на конец заготовки надеть гильзу, внутрь заготовки до упора вставить внутренний вкладыш;
• фитинг с заготовкой вставить в пресс-клещи и сжать до упора ручки пресса. На гильзе появятся четкие отпечатки от зажимов пресса.

Ход работ

Перед диффузионной сваркой следует тщательно вытереть конец заготовки от пыли, грязи, песка, заусенцев и обезжирить с помощью спирта.

На сварочный аппарат устанавливается нужная насадка, температура нагрева выставляется 260°С. Паяльник прогревают в течение примерно 6-8 минут, затем он сам поддерживает нужную температуру.

В насадки вставляются нужный фитинг и торец заготовки, прогревают 6 секунд для диаметра трубы 20 мм, для диаметра 25 мм – 7 секунд, для диаметра 32 мм – 8 секунд.

Очень быстро вставляют заготовку в фитинг до упора, прижимают не меньше 10 секунд. Затем соединение 7-8-10 минут не трогают – дают пластмассе остыть и полимеризоваться.

Детально ход работ можно рассмотреть на нашем видео:

Особенности монтажа

Если после обжима пресс-клещами на гильзе не образовались четкие кольцевые следы от клещей – соединение следует обрезать и собрать с помощью нового фитинга и новой заготовки. На поврежденный кончик трубки монтировать новый фитинг нельзя.

Гибка полиэтиленовых заготовок производится с помощью трубогиба или станка Вольнова. Можно изогнуть заготовку руками – но радиус изгиба при этом получается большой.

Через каждые 0,5-0,8 м трубопровод должен быть закреплен в специальных держателях-клипсах- это поможет сохранить свою форму.

Проверка водопровода

После сборки всей системы необходимо заполнить ее водой из сети, выпустить воздух и осмотреть все соединения. Можно завернуть все соединительные узлы в туалетную бумагу – на ней очень хорошо будут видны капельки влаги.

Технические характеристики

Металлопластиковые изделия отличаются такими техническими характеристиками:

• низкий уровень теплопроводности – в 1300 раз ниже, чем у медных, и в 175 раз меньше стальных;
• толщина стенок от 2 мм и более в зависимости от размера металлопластиковых водопроводных труб (сечения);
• хорошая антистатичность – отсутствие проводимости блуждающих токов;
• масса погонного метра изделия диаметром 16 мм. — 115 гр.;
• пропускная способность — 0,113 л/метр погонный для изделия сечением 16 мм;
• прочность при поперечном разрыве — 2880 н;
• коэффициент шероховатости внутренних стенок — 0,07;
• показатель расширения металлопластика — 0,26х10-4 на ºс;
• минимальный допустимый изгиб изделия — от 45 мм.

Монтаж металлопластиковых труб

Пошаговая инструкция с фото

1. Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
2. ножовка по металлу или специальные ножницы для труб;
3. калибратор для зачистки срезов;
4. мерная лента или рулетка;
5. нож;
6. ключ гаечный.
7. Обработайте срезы труб калибратором.
8. С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
9. Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
10. Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.

Пружины и другие способы сгибания трубы

Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.

Вот несколько методов: Ручное сгибание.

1. Сгибание трубогибом.
2. Пружина для гибки.

Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:

Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.

1. Снова согнуть ее чуть выше.
2. Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.

Такими же плавными и аккуратными движениями можно и выпрямить трубу.

Мария Король, эксперт

С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:

Поместите пружину или проволоку внутрь трубы.

1. Согните руками трубу под необходимым углом.
2. Аккуратно извлеките пружину или проволоку.

Типичные ошибки монтажа металлопластиковых труб

Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.

Опрессовка труб водоснабжения

Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:

1. Ручной — используется для проверки водопровода небольшой протяженности.
2. Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.

Цена труб из металлопластика

Стоимость изделий варьируется в зависимости от производителя и диаметр. Средние цены на трубы для водопровода из металлопластика по Москве:

Цены приведены на трубы диаметром 16 мм. Чем больше сечение изделия, тем выше его стоимость за погонный метр. Кроме того, расценки могут несколько меняться в зависимости от региона продаж.

Прогресс постепенно упрощает нашу жизнь и облегчает труд. С появлением всевозможных современных прочных пластиков их стали применять для трубопроводов, изменились и способы монтажа сантехнических систем в нашем жилье – монтаж теперь легко выполним своими руками без привлечения сложной техники и специалистов. Эра стальных трубопроводов хакончилась.

Мы приветствуем нашего постоянного читателя! В этой статье мы расскажем о том, что такое металлопластиковые трубы для водопровода – оптимальный материал для домашних сантехнических систем.

Преимущества и недостатки

Важными положительными моментами изделий из металлополимера являются:

• идеальная гладкость внутренних стенок, что предотвращает заиливание системы;
• долговечность – срок службы металлополимерной многослойной трубы для горячего водоснабжения составляет около 50 лет;
• инертность к коррозии и агрессивным средам;
• хорошая пластичность;
• малый вес, что облегчает транспортировку изделий и их монтаж;
• простая установка систем холодного или горячего водоснабжения, не требующая сложного инструмента;
• звукоизоляционные характеристики – транспортировка воды по таким системам почти неслышна;
• эстетичность.

При своих положительных характеристиках трубы из металлопластика не лишены минусов. Главным недостатком являются различные коэффициенты расширения полимера и металлической прослойки при температурных перепадах. В результате со временем места стыков могут ослабевать, что приведет к протечкам.

Тубы боятся солнца, поэтому их используют для прокладки внутренних коммуникаций в квартире, бане, загородном доме. Солнечный свет провоцирует нагревание и дальнейшее расширение тубы. В это же время холодная вода приводит к сокращению полимера. Перепады температур нежелательны для такого материала.

Эксплуатационные характеристики труб из металлопластика

Срок службы металлопластиковых труб

Металлопластик отличает повышенная устойчивость к коррозии, инертность к большинству активных химических и биологических веществ. Изделия этого типа обладают пониженным коэффициентом расширения при нагревании, поэтому менее других аналогов склонны к деформации. Производители дают гарантию на установленные изделия:

• при температуре в 95 С˚ – срок гарантийной службы 25 лет;
• при температуре в 20 С˚ – срок гарантийной службы 50 лет.

Лучшие производители металлопластиковых труб

Ниже представлены лучшие производители металлопластиковых труб:

• Henco (Хенко), бельгийская корпорация. Их трубы – это одни из многофункциональных, модернизированных, с высокой степенью надежности изделий, имеющихся на современном рынке;
• Oventrop — производитель металлопластиковых труб Oventrop один из крупнейших новаторов, решающих старые проблемы отопления и водоснабжения;
• Pex. Молекулярно-сшитый полиэтилен подходит как для систем водоснабжения (горячего и холодного), «теплых полов», так и для централизованного отопления;
• Rehau. Изделия Rehau качественны и долговечны, что является главным преимуществом в выборе материала для водопровода и отопления;
• Unipipe. Трубные конструкции Unipipe известны приятной ценой при надежных характеристиках, поэтому использование данных изделий будет экономично и безопасно.
• Valtec. Трубы производства Valtec соответствуют всевозможным требованиям строительства и монтажа водопроводных и отопительных систем, представляя собой продукт высокого качества.

Какую температуру и давление выдерживают металлопластиковые трубы

Труба из металлопластика, по отношению к другим видам материалов, имеет ряд преимуществ:

1. Выдерживает высокие нагрузки температуры вплоть до 95 С˚.
2. Рабочее давление от 10 атм.
3. Диффузия кислородная 0 г/м³ в сутки.

Нормативы и сертификаты

В нашей стране рынок заполнен товарами всевозможных изготовителей металлопластиковых труб. Большинство фирм гарантируют качество, но каждая компания выдвигает условие потребителям: выполнять заводские предписания.

В России для контроля за качеством металлопластиковых труб существуют документы:

• СП 41-102-98 — правила для проектирования и монтажа металлопластиковых трубопроводов отопительных систем;
• СП 40-103-98 — правила проектирования и монтажа водоснабжения горячего и холодного.

Маркировка трубопровода

Цифры, буквы и другие обозначения на поверхности трубы из металлопластика скрывают данные о продукте. Производители имеют право вносить свои обозначения в маркировку, но основные данные должны нести следующую информацию:

• наименование производителя;
• сертификат соответствия;
• марки полиэтилена (PP-R – полипропилен, PE-R – полиэтилен, PE-X – сшитый полиэтилен);
• диаметр трубы и обязательно толщина стенки;
• номинальное давление при температуре содержимого +20 градусов;
• потом следуют обозначения, которые дают понять, подходит ли эта труба для воды, которую будут использовать для питья;
• последняя надпись на трубе указывает партию и дату производства.

Технические характеристики металлопластиковых труб

Во-первых, трубы для водоснабжения и отопления из металлопластика отличаются отменной прочностью, которая достигается правильной очередностью слоев пластика и металла. Во-вторых, такие трубы выдерживают высокое давление и температуру.

Далее приведены конкретные характеристики для труб различного диаметра.
