Ошибки при монтаже сэндвич дымохода

Каждый застройщик хочет получить тёплый дом, который будет отапливаться с минимальными вложениями. Широкое распространение современных технологий и возведение лёгких домов привели к тому, что не каждый фундамент способен выдержать нагрузку, которую будет давать массивная кирпичная печь. На смену пришли лёгкие конструкции, способные обеспечить теплом даже дома площадью свыше 200 квадратных метров. В этом случае для выведения продуктов сгорания не требуется возведение тяжёлого дымохода, а можно ограничиться маловесной системой, элементы которой надёжно соединяются между собой. Разберёмся, как сделать правильно установку дымохода сэндвич своими руками чтобы произвести качественную установку и избежать лишних затрат на монтаж.

Особенности конструкции

Надёжность конструкции лёгких систем обеспечивается благодаря применению нескольких слоёв современных строительных материалов. Конструкция носит название «Сэндвич дымоход» в честь английского бутерброда, в котором соединяются несколько ингредиентов послойно. В состав входит две трубы из высококачественного стального сплава.

Диаметр внешней трубы значительно превышает диаметр внутренней. Между ними прокладывается слой теплоизоляционного материала, как правило, это негорючая каменная вата. Наружная труба обеспечивает защиту от повреждений и механических воздействий. Внутренняя труба выдерживает высокие температуры. Прокладочный слой из минеральной ваты компенсирует разницу температурных режимов. Толщина теплоизоляционного слоя зависит от:

• разницы диаметров внутренней и внешней трубы;
• температуры во время эксплуатации;
• диаметра отверстия печи, с которой соединён дымоход.

Важно! Каменная вата это негорючий материал. Поэтому в случае деформации внутреннего стального контура сможет уберечь от попадания продуктов горения за пределы дымохода.

Принцип сборки дымохода построен идентично сборке конструктора. Можно пригласить специалиста, но изучив как сделать сэндвич трубу для дымоход своими руками можно провести комплекс работ самостоятельно. Система состоит из деталей, которые оснащены крепёжными элементами для прочного соединения между собой. Элементы имеют два вида соединений, которые позволяют производить монтаж при помощи:

• гофрированных концевых элементов, которые позволяют легко производить сборку, но требуют использования дорогостоящего герметика;
• раструбного соединения, сложного из-за необходимости тщательной подгонки деталей, но при правильном монтаже более герметичного.

Правильно установленный сэндвич-дымоход будет служить 15 и более лет. Но нужно помнить о том, что для предотвращения вспышек сажи систему необходимо регулярно прочищать.

Достоинства и недостатки

Технологический прогресс позволил отойти от использования тяжёлых оснований при возведении дома и строить на быстровозводимых свайно-винтовых и буро-наливных фундаментах. И если раньше обогрев дома мог быть только при использовании тяжёлой русской печи или камина, сложенного из кирпича, то теперь им на смену пришли модульные конструкции из портала с топкой весом около 500 кг.

Задаваясь вопросом как собрать дымоход для таких систем необходимо знать достоинства и необходимо знать их достоинства и недостатки:

• при использовании сильно разогревается только внутренняя часть системы. Благодаря компенсационному слою из минеральной ваты внешняя труба имеет приемлемую температуру, что значительно снижает риск получения ожогов;
• после нагрева дымохода тяга значительно увеличивается;
• стальная поверхность дымохода не располагает к такому оседанию сажи, как в системах из кирпича или керамики;
• благодаря быстрому выведению продукты горения не скапливаются в дымоходе, что не ведёт к скоплению на стенках конденсата;
• конструкция дымохода максимально обеспечивает защиту: снаружи он защищён внешним диаметром трубы от деформации при прямом воздействии, внутренняя труба не пропускает жар и продукты горения, а минеральная вата является защитным слоем от огня так как является негорячей;

Так как система сэндвич дымохода имеет сравнительно небольшой вес, то для её установки не требуется монтажа специального фундамента. Желательно усилить конструкцию чернового пола дополнительным лагами, но при отсутствии возможности можно этого не делать. При надлежащем уходе система прослужит долгое время, но примерно через десять лет возможно появление в области швов участков с частичной разгерметизацией.

Расчёт размеров трубы сэндвич-дымохода

Диаметр

Чтобы определить оптимальный размер диаметра трубы сэндвич-дымохода необходимо знать условия, в которых будет происходить эксплуатация. От того, насколько большим по площади будет помещение, а также какой планируется температурный диапазон, зависит мощность печи для отопления.

Как правило, для того, чтобы отопить 10 квадратных метров берут 1кВт. Соответственно, для того, чтобы отопить площадь 100 квадратных метров нужно приобрести печь мощностью 10 кВт. Определившись с мощностью можно выбрать модель под индивидуальные параметры.

Если системы нужна для отведения продуктов горения от котла отопления, то нужно знать тип топлива и мощность самого котла. Чем выше будет температура газов, проходящих через дымоход, тем сильнее будет его нагрев. Самая низкая температура у газовых котлов, которые нагреваются от 120С до 200С, а самая высокая у угольных, где температура продуктов горения достигает 700С.

Выбор сэндвича нужно начинать с диаметра внутренней трубы. Чем более мощная печь планируется к установке, тем шире диаметр должен быть. К примеру, если для помещения в 4 квадратных метра будет установлена печь в 3,5 кВт, то ширина выходного отверстия из неё будет 158 мм. А для площади в 90 квадратных метров с печью 9 кВт подойдёт отверстие в 220 мм.

Несмотря на то, что открытые топки на данный момент не рекомендуются к установке, для них тоже есть свои нормы. Канал выхода в этом случае должен быть не более одной сотой части от общего объёма котла. При несоблюдении этого правила тяга в системе будет слабой с потенциально возможными завихрениями воздушных масс с продуктами горения.

Высота

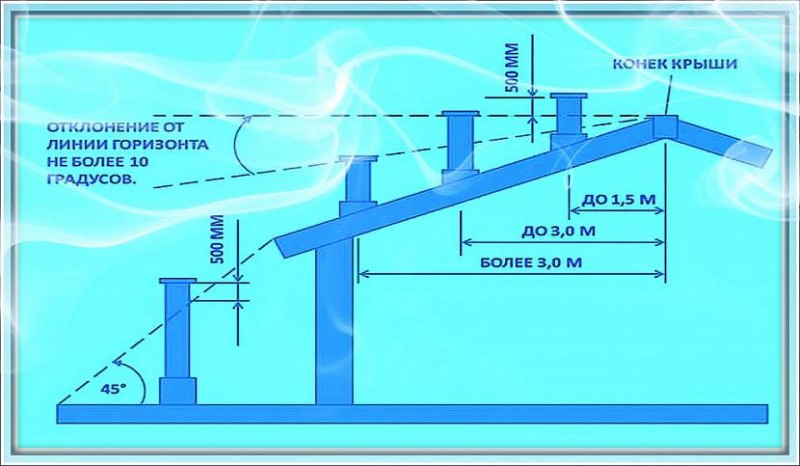

Чтобы обеспечить безопасное отведение дыма за пределы нахождения людей необходимо выдерживать нормы по высоте. Общая длина конструкции не должна быть менее 5 метров. При несоблюдении условия может появиться обратная тяга, вследствие чего жилая зона будет подвержена задымлению. Помимо общей длины, нужно соблюдать и правила вывода дымохода через кровлю.

Если кровля скатная, то верхний край дымохода должен находиться выше конька не менее, чем на 0,5 метра если середина трубы находится от него на расстоянии в 1,5 метра и меньше. При удалённости от дымохода от 1,5 до 3 метров дымоход должен заканчиваться на одном уровне с коньком в горизонтальной плоскости. При удалении более, чем на 3 метра верхний край должен располагаться ниже конька на 10 градусов.

Если сэндвич система выводится а плоскую кровлю, то высота верхнего края должна располагаться на расстоянии от 0,5 до 1,5м. Так как общий размер дымохода не должен быть менее 5 метров, то при недостаточных размерах можно увеличить длину вывода через кровлю до 30 см, обязательно при этом используя специальные укрепляющие растяжки.

Как выбрать

Так как разные котлы выдают различную температуру горения, то в каждом случае состав стали, из которой изготовлены внутренняя и внешняя труба, могут играть свою роль. После прогорания на стенках дымохода могут оставаться сера, серная и соляная кислота. Температурные показатели отличаются также и в зависимости от вида используемого топлива.

Изучая, как правильно собрать дымоход из сэндвич труб для дома или бани нужно знать, что разные марки стали неодинаково воспринимают агрессивное воздействие. Самые распространённые:

• AISI 304. Устойчивый к высоким температурам сплав стали. Отличается высоким содержанием никеля и хрома. Применяется при повышенных температурных показателях до 1000С, так как при невысоких значениях около 600С становится хрупким;
• AISI 316. Высоколегированный сплав, стабилизированный молибденом, который устойчив к воздействии кислоты. Отличается отсутствием коррозии;
• AISI 321. Высоколегированный сплав стали, стабилизированный титаном. Пригоден для использования в среднем температурном диапазоне, до 800С. Корродирует при взаимодействии с серой;
• AISI 430 . Применяется при невысоких температурах, так как имеет невысокий уровень сопротивляемости агрессивному воздействию. Может иметь коррозию. Применяется в использовании недорогих бюджетных моделей.

Так как чаще всего невозможно невооружённым взглядом определить вид и марку стали, то для определения вида можно применять магнит. Изучая, как правильно собирать дымоход из сэндвич труб под печь или котёл необходимо учитывать характеристики стали. Если сталь качественная, то он притягиваться не будет, если же сплав низкокачественный, то притяжение возникнет.

Вид размещения дымохода

Интересуясь тем, как собрать дымоход из сэндвич труб, необходимо тщательно проанализировать место, где планируется установка. В зависимости от площади помещения, расположения мебели, уровня влажности и других факторов, необходимо выбрать тип размещения сэндвич-дымохода. Установка возможна внутри помещения или снаружи него.

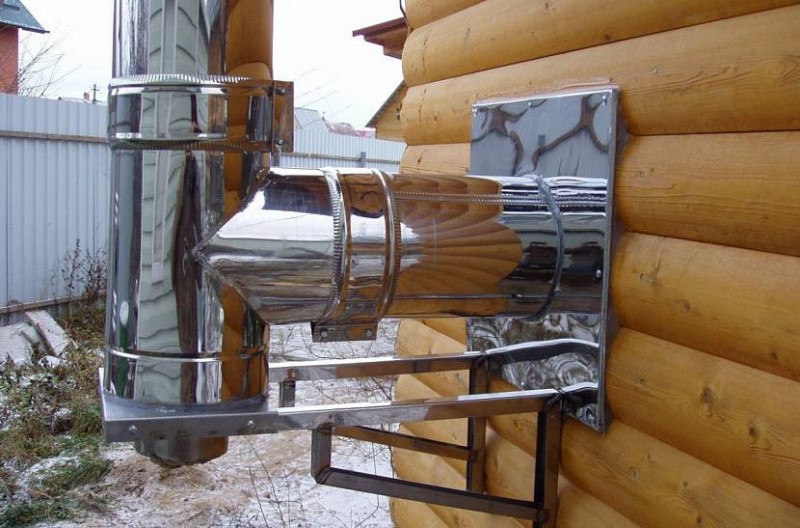

Наружная установка

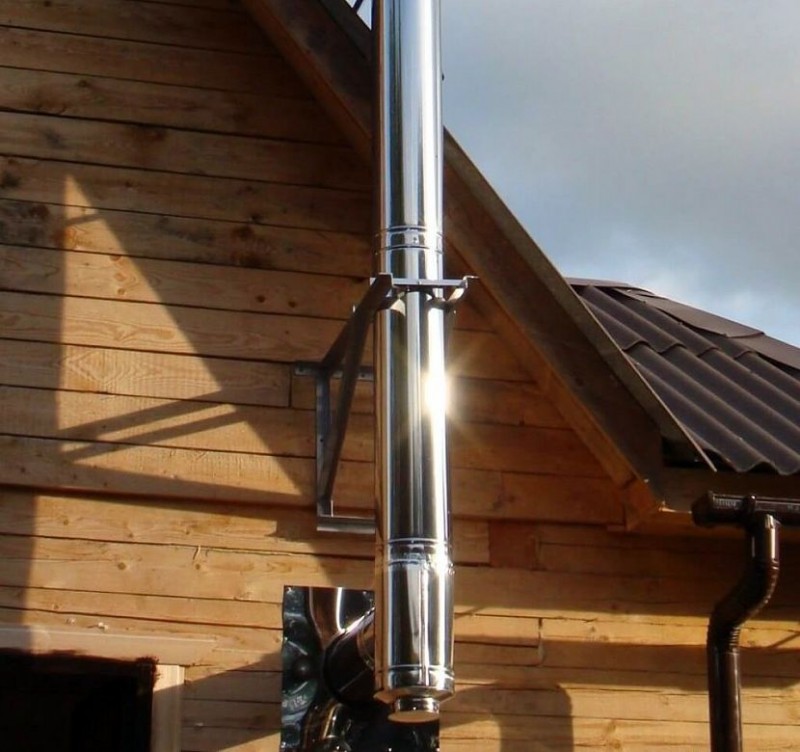

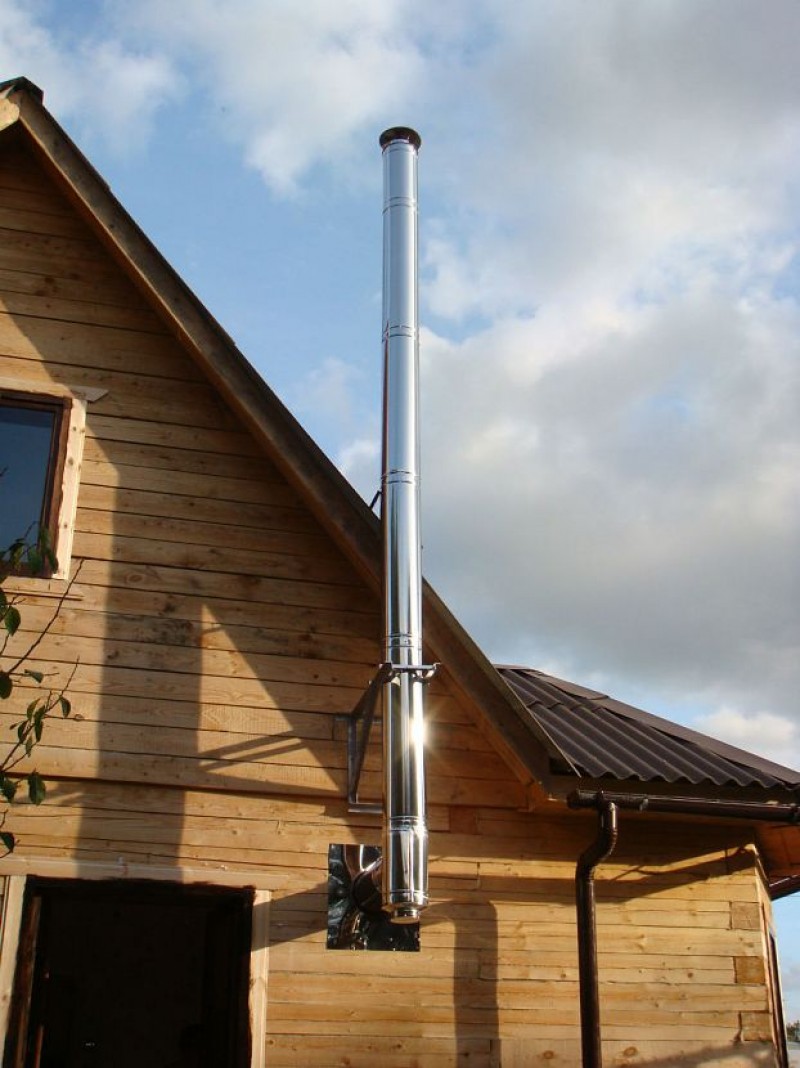

Дымоход, который собран со стороны улицы значительно экономит место внутри дома или бани. Изучив, как установить дымоход в бане из сэндвич труб можно собрать такую конструкцию своими руками. Для него не нужно делать декоративный короб, что значительно экономит денежные средства.

Система представляет собой собранные элементы необходимой длины, которые соединяются с конструкцией, расположенной внутри помещения, специальной проходной трубой. Для обеспечения хорошей тяги необходимо руководствоваться правилами, когда длина проходного участка не должна быть более 100 см.

При монтаже должен быть соблюдён технологический уклон в 3 градуса, для того, чтобы конденсат при скоплении не попадал в котёл или печь. В этом варианте размещении крыша должна быть более, чем в 50 см от края стальной внешней трубы. Оптимальным на вопрос как правильно установить сэндвич трубу в бане, снаружи или внутри, будет установка со стороны улицы.

Важно! Если не планируется беспрерывное использование в зимний период, желательно утеплить дымоход, чтобы избежать промерзания и деформации от перепада температур.

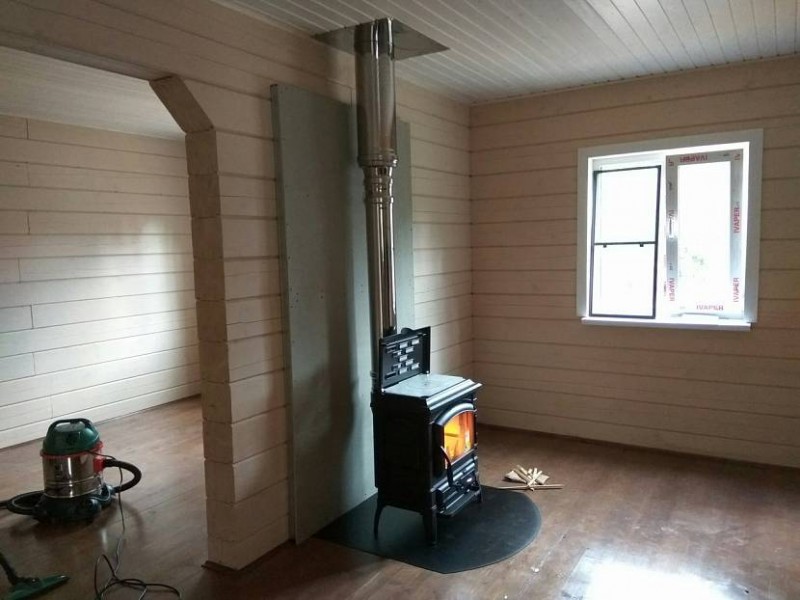

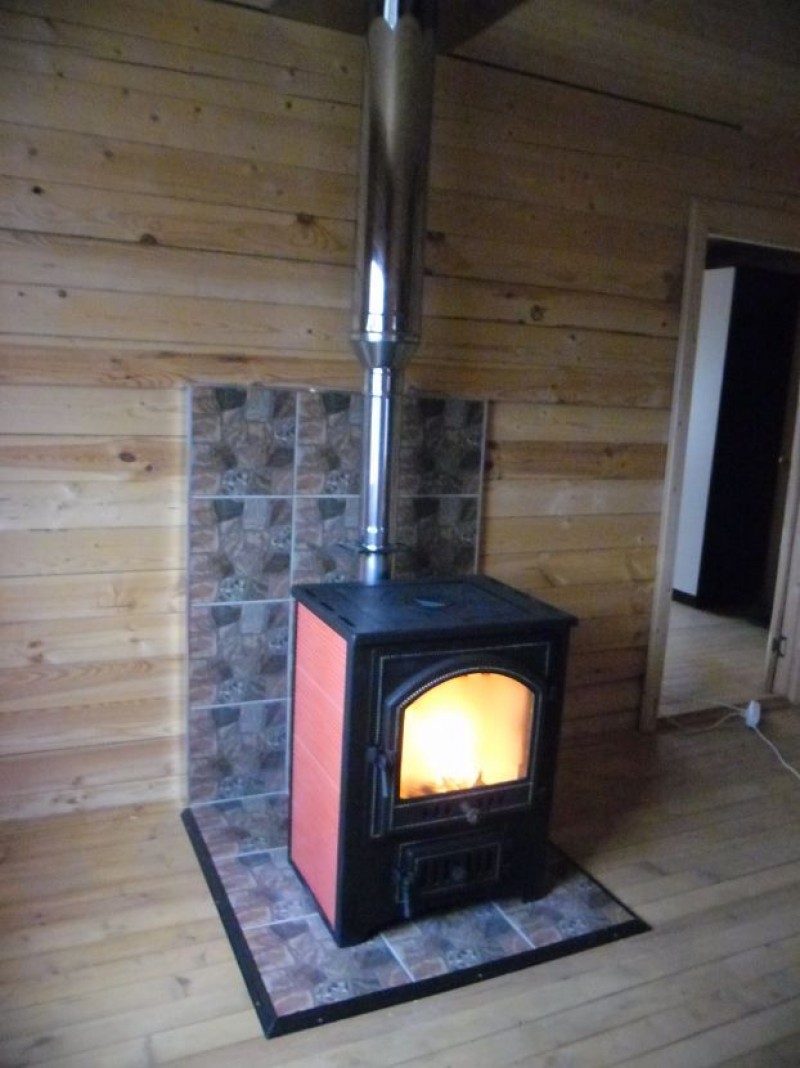

Внутренняя установка

Дымоход, который установлен в помещении, состоит из внутренней части системы, расположенной перпендикулярно полу, и внешней, выведенной через крышу. Детали конструкции должны стыковать между собой в открытых местах для того, чтобы можно было осуществить осмотр. Стык, расположенный в межэтажном перекрытии, не даёт такой возможности и считается потенциально пожароопасным, так как при нарушении герметизации деревянные перекрытия, материалы пола второго этажа и потолка первого будут перегреваться.

Расположение полностью в вертикальном положении даёт хороший уровень тяги, к тому же, такой дымоход легко обслуживать. Если при монтаже выяснится, что при вертикальном расположении дымоход упирается в перекрытие или стропило, то чтобы не вмешиваться в конструктивную часть дома, лучше сделать изгиб трубы при помощи специальных соединительных колен.

Такое расположение занимает место не стене или в углу дома и в декоративных целях требует наличия короба. Если изучается вопрос, как собрать трубу для бани из сэндвича, то в этом случае лучше отойти от лишних декоративных элементов, чтобы оставить все соединительные элементы на виду.

Варианты соединения сэндвич-труб

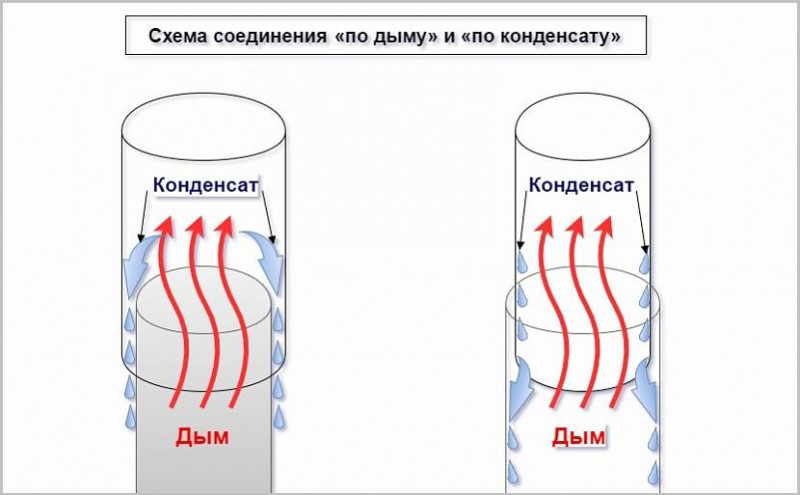

Интересуясь вопросом как собрать сэндвич дымоход, наверняка появится и другой: как стыковать трубы системы между собой. Существуют два возможных варианта, и каждый из них имеет своё название:

• «По дыму», когда нижняя труба входит внутрь верхней. В этом случае продукты горения не имеют возможности выхода и беспрепятственно отводятся наверх;
• «Ппо конденсату», когда внутренняя верхняя труба вставляется в нижнюю. Наружные трубы собираются верхней стороной наружу.

Считается, что во втором случае снижается риск попадания влаги в утеплитель, но если герметичность будет нарушена, то часть продуктов горения может попасть в помещение.

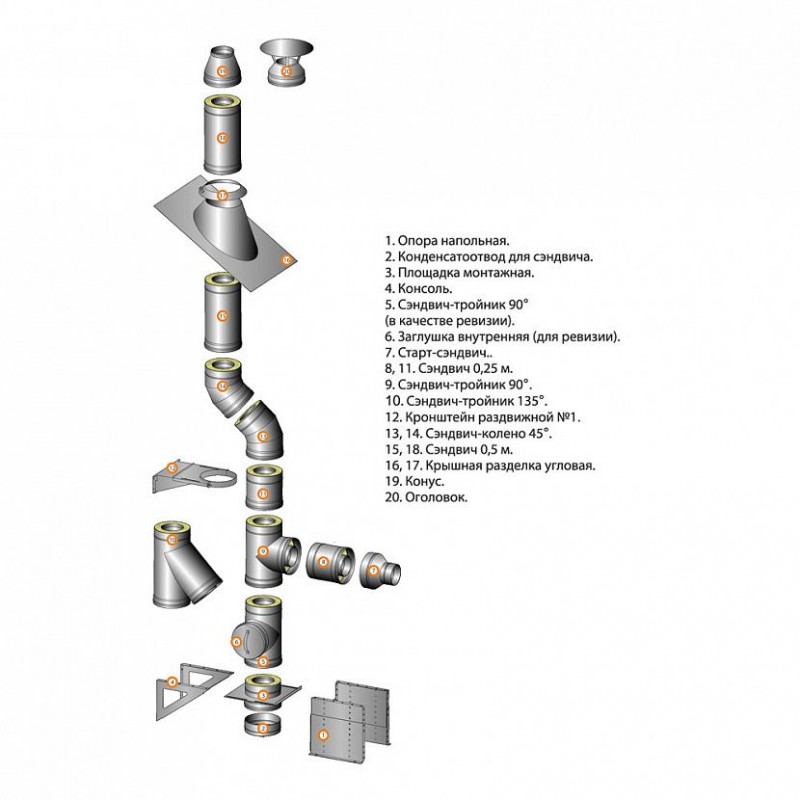

Детали комплекта сэндвич-системы

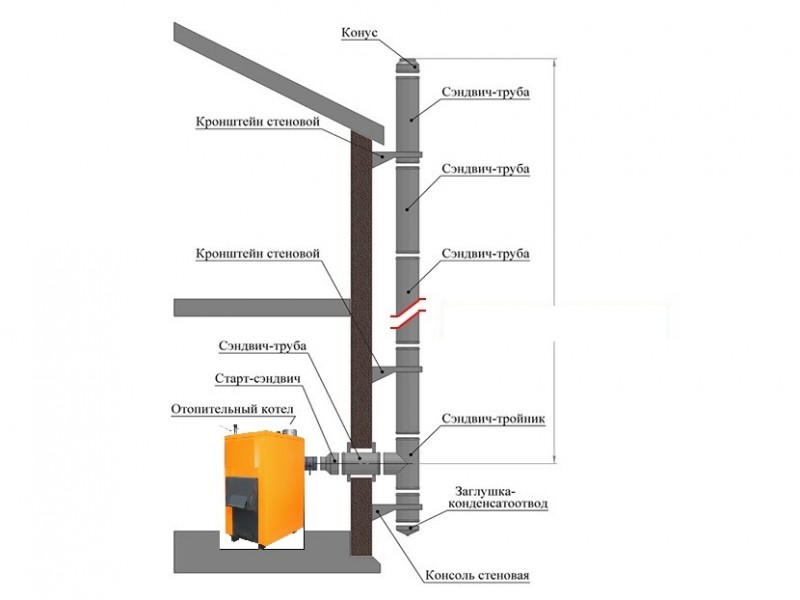

После того, как выбрано расположение дымохода, снаружи или внутри помещения, нужно понять, какие детали потребуются для понимания того, как правильно собрать дымоход. Для составления перечня нужных деталей можно самостоятельно обратиться в специализированный магазин или сделать запрос коммерческого предложения через интернет. Но лучше, если будет самостоятельное понимание процесса и того, какие детали пригодятся при сборке.

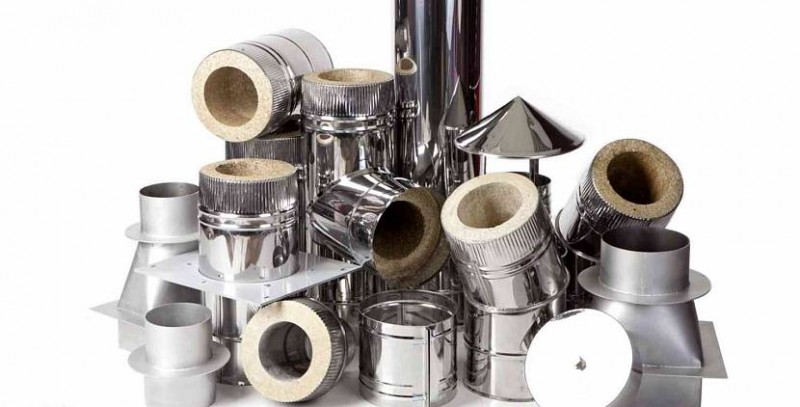

Изготовители производят дымоходы со всеми необходимыми комплектующими для того, чтобы можно было осуществить полный цикл сборки. Если и есть различия между моделями производителей, то они касаются декоративных или соединительных функций. Перечень элементов, как правило, совпадает. Поэтому, определившись с наименованиями можно выбирать производителя по критериям надёжности или доступности.

Необходимые инструменты

После проведения всех необходимых расчётов и решая, как самому сделать трубу для дымохода, нужно подготовить все требуемые элементы. Помимо перечня деталей самой сэндвич системы, нужно иметь под рукой перечень следующих наименований:

• хомуты для стягивания;
• опорные кронштейны;
• необходимые скобяные крепёжные элементы;
• жаростойкий герметик;
• болгарка, ножницы по металлу;
• шпатель для герметика;
• рулетка;
• угольник;
• шуруповёрт;
• дрель и молоток;
• строительный уровень.

Также нужен маркер или строительный карандаш для разметки. При сборке стыки деталей нужно зафиксировать хомутами. Всю получившуюся конструкцию фиксируют вдоль стены вертикально при помощи кронштейнов с шагом от 1,5 до 2 метров.

Важно! При внутренней установке стена должна быть надёжно защищена от воздействия высоких температур. Сделать это можно при помощи специальных жаропрочных материалов: силиката кальция или минерита.

Сборка дымохода

Если решено претворить в жизнь вопрос о том, как сделать правильно дымоход сэндвич своими руками нужно перед началом установки ещё раз убедиться в качестве системы и проверить наличие паспорта. Этот документ должен быть обязательно передан при покупке и в нем указывается схема возможной сборки, а также некоторые технические параметры состава дымохода.

Когда отопительный прибор уже установлен, нужно изолировать стену силикатом кальция или минеритом. Сделать это нужно сразу, так как после установки дымохода доступ к стене будет отсутствовать. Также, сразу нужно разметить и высверлить отверстия для кронштейна под соединение моно-трубы и патрубка.

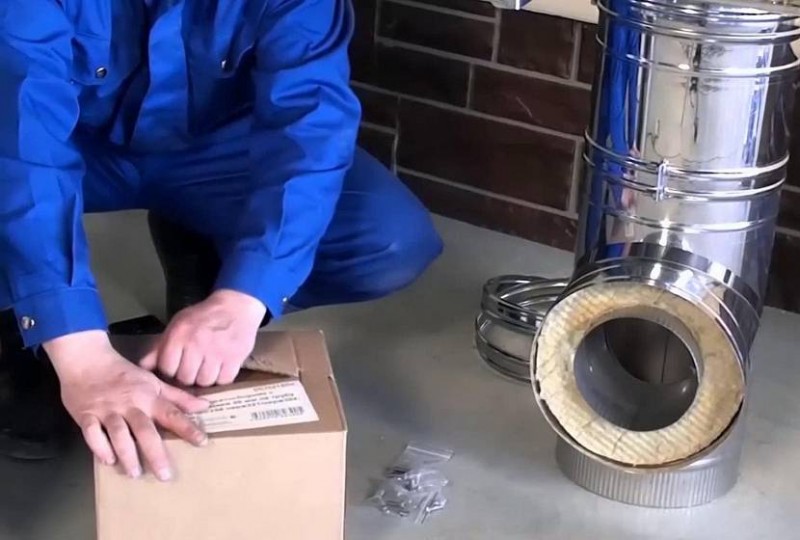

Начиная работы по сборке нужно промазать герметиком детали выходного отверстия отопительного прибора. После этого к патрубку котла или печи присоединяется тройник, в котором присутствует заглушка и приспособление для сбора конденсата.

С противоположной стороны к тройнику присоединяется моно-труба. После того, как тройник плотно сел на патрубок, он задвигается до упора и плотно стягивается хомутом. После стяжки нужно приложить строительный уровень и если все в норме, то можно закреплять первый элемент опорным кронштейном к стене.

Далее трубы соединяются между собой выбранным способом: «по дыму» или «по конденсату». Все стыки между деталями фиксируются жаростойким герметиком. Чтобы его нанести нужно использовать шпатель. После нанесения состав распределяется равномерным слоем по всей поверхности края элемента.

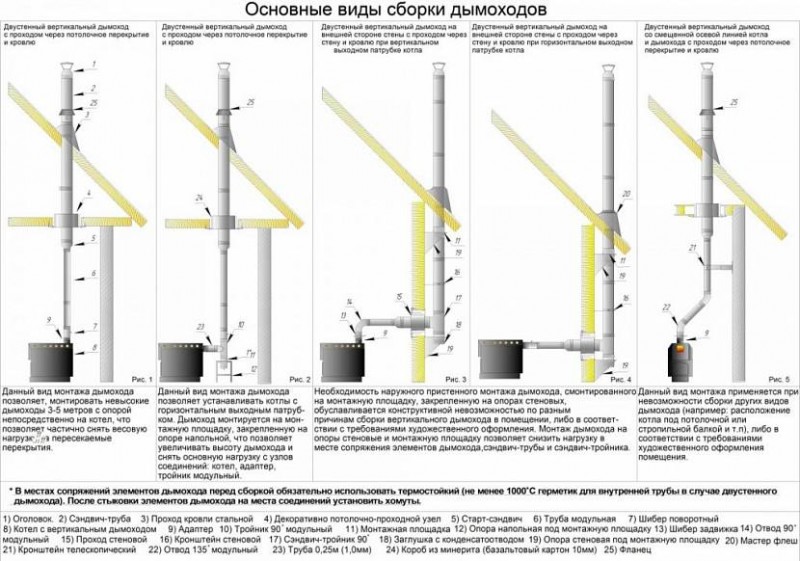

Последовательность и перечень необходимых деталей зависит от того, как будет располагаться дымоход. Когда установка производится внутри помещения и в вертикальном положении, то желательно установить бак для подогрева воды или специализированную сетку-каменку.

Если поставить сразу элементы сэндвича, то от воздействия высоких температур может произойти спекание термоизоляционного минераловатного слоя, который перестанет выполнять свои функции. Сталь впоследствии может быстро прогореть.

Если возникает вопрос как собрать дымоход из сэндвич труб в баню и система должна быть выведена наружу, то сначала устанавливается патрубок, а после него сразу ставят участок в горизонтальной плоскости. Нельзя устанавливать проходной участок в полностью горизонтальном положении или с уклоном в сторону помещений так как скапливающийся конденсат может попасть внутрь отопительного прибора, что может привести к его деформации.

Чтобы соблюсти пожарную безопасность, нужно изучить как правильно установить дымоход в бане из сэндвич труб. Проем в стене должен быть сделан не по размеру внешнего диаметра сэндвич-трубы, а с зазором. На практике обычно делается квадратное отверстие размером 40 х 40 см.

Внутри производится изоляция при помощи огнеупорного материала, например, минерита. После этого можно ставить проходной модуль, через который будет проходить труба сэндвич-дымохода. В оставшиеся между дымоходом и проходником пустоты нужно плотно набить минеральную вату. Со стороны улицы модуль закрывается самодельным или декоративным металлическим элементом.

Щели необходимо обработать жаростойким герметиком. У ряда изготовителей проходной блок выпускается уже с минеральной ватой внутри. Это может сократить порядок работ и избежать дополнительного выбора и приобретения утеплителя.

После окончания монтажа проходного узла со стороны улицы нужно установить металлические кронштейны для опоры пластины и внешней части сэндвич-дымохода. Далее сборка ведётся « по дыму» или «по конденсату» и фиксируется в местах стыков хомутами, на стене устанавливаются разгрузочные кронштейны.

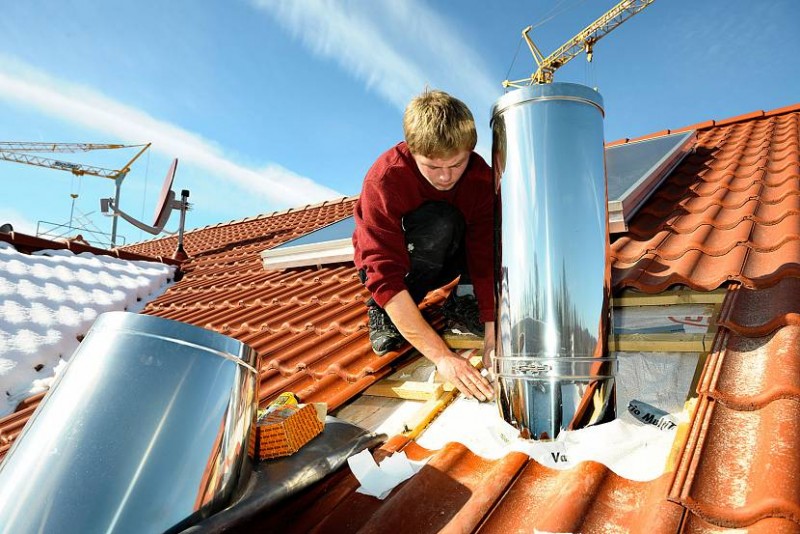

Проход через кровлю

Изучая как правильно собрать дымоход из сэндвич труб для бани или дома особое внимание нужно обратить на место прохода сэндвич-дымохода через кровлю. Крайне нежелательно врезаться в стропильную конструкцию так как это может негативно сказаться на конструкции кровли в целом. Отверстия должны быть:

• при скатной кровле овальной или круглой формы;
• на плоских крышах или обрешётке с частым шагом квадратными или прямоугольными.

Проем вырезается электролобзиком после нанесения соответствующей разметки. Расстояние от деревянных элементов кровли должно быть от 13 см и более. Если дымоход попадает в стропило, то нужно при помощи колен отвести его в нужное место.

После того, как дымоход будет выведен наружу останется щель между кровельным материалом и сэндвич-трубой, которая должна быть надёжно и герметично закрыта. Для этого оптимальным вариантом будет применение мастер-флеша. В его конструкцию входит фланцевое основание, усиленное алюминием для полного прилегания и силиконовая конусообразная манжета, расположенная в верхней части.

После установки мастер-флеш будет надёжно защищать кровлю и подкровельное пространство от атмосферных осадков и попадания пыли. Для максимальной герметичности нужно до начала установки произвести обрезку верхней части таким образом, чтобы она была меньше трубы дымохода на 20%.

После этого мастер-флеш надевается на трубу, опускается вниз до кровли и фиксируется силиконовым клеем. Затем верхний край стягивается при помощи хомута, а нижний обрабатывается герметиком. В завершении установки на верхний край трубы надевается оголовок и закрепляется саморезами.

Коротко о главном

Установка дымоходов типа сэндвич производится по типу сборки конструктора.

Тип стали в трубах нужно подбирать в зависимости от топлива.

Монтаж может производиться внутри помещения и со стороны улицы.

Систему можно собрать «по дыму» или «по конденсату».

Установку можно произвести самостоятельно, заготовив нужные инструменты. При монтаже особое внимание нужно уделять проходу через кровлю, стены и герметизации стыков между деталями.

На чтение 11 мин Просмотров 4.2к. Опубликовано 22.08.2017

При выборе материалов для этой конструкции используют разные факторы. В большинстве случаев имеет значение стоимость. Но для правильных выводов надо первичные инвестиции дополнить расходами в процессе использования системы, обязательными регламентными операциями, ремонтными работами. Если предполагается выполнения работ собственными силами, обращают внимание на реалистичность выполнения проекта без помощи профессионалов. После комплексной оценке надо отметить, что привлекательными параметрами обладают сэндвич трубы для печей. После изучения данной статьи будет проще подтвердить, или опровергнуть справедливость такого утверждения с учетом личных предпочтений и возможностей.

Предназначение труб для печей, формулировка требований к хорошей системе

Эти сведения надо учитывать для правильного составления технического задания перед реализацией соответствующего проекта:

• Труба для печи должна в точности соответствовать определенной производительности удаления дыма. Она обеспечивает не только тягу, но и отсутствие угарного газа в помещении.
• Это сооружение сильно нагревается в нижней части. Перепад температур провоцирует образование капель влаги на внутренних стенках. В смеси с частицами сажи образуется агрессивная химическая среда. Она оказывает разрушительное влияние на разные материалы.
• Нагрев внешних стенок не должен быть опасным для других элементов конструкции здания. Особенное внимание следует обратить на прохождение трассы дымохода через стены, межэтажные перекрытия, кровлю.
• При большой высоте труба может получиться достаточно тяжелой. Следует исключить избыточное влияние ее веса на силовой каркас дома.

Отдельно надо изучить процесс монтажа. Некоторые строительные технологии сопровождаются значительными трудностями для неподготовленного человека. Для качественной кирпичной кладки, например, понадобятся соответствующие навыки.

Сэндвич трубы для дымоходов: современное инженерное решение с преимущественными параметрами

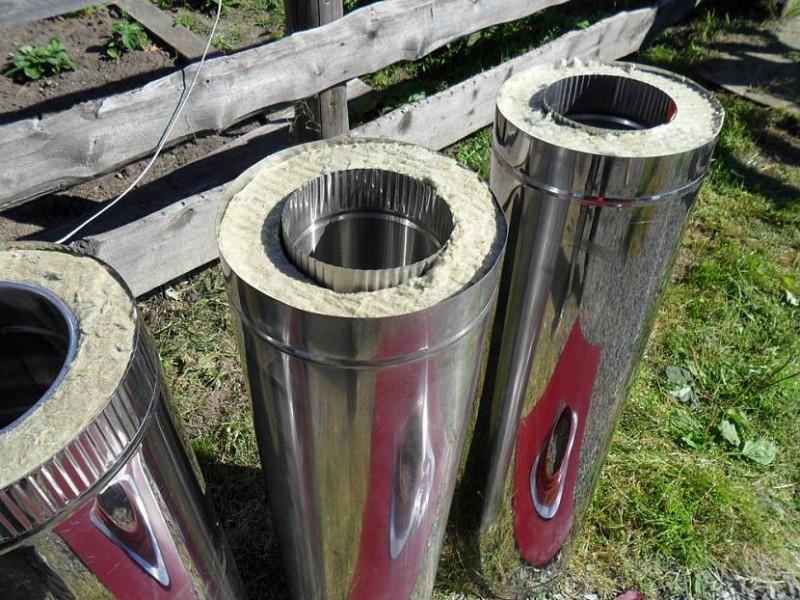

Типичное изделие этой категории состоит из следующих компонентов:

• Внутренняя гильза из стали (1). Она обеспечивает прочность конструкции, длительное сохранение целостности при увлажнении, в контакте с агрессивными химическими соединениями.
• Сэндвич труба для печи утеплена негорючей изоляцией (2). Ее создают из стойкой к высоким температурам минеральной ваты.
• Внешняя гильза (3) из нержавеющей или оцинкованной стали так же, как и внутренняя вставка, выполняет функции силового каркаса. Она хорошо защищена от природных воздействий. Два слоя из металла предотвращают проникновение влаги к минеральному утеплителю, продлевают срок его службы.

Подробное изучение трубы дымохода сэндвич позволяет отметить несколько позитивных моментов:

• Простую подготовку проекта. Из типовых деталей не сложно создать эффективное устройство для удаления продуктов горения любого уровня сложности. Как правило, продавцы предлагают бесплатно услуги подготовки конструкторской документации. Их выполняют на основе типовых разработок, с помощью специализированного программного обеспечения.
• Быстрое выполнение монтажных операций за счет унификации отельных элементов, точного соответствия размеров. Технологии сборки продуманы до мелочей. Их не сложно изучить и освоить с применением письменных и видео инструкций.
• Разумную стоимость по сравнению с аналогичными по техническим параметрам конструкциями из кирпича. Для точного анализа следует учитывать стоимость всех расходных материалов, транспортные и монтажные операции.
• Даже высокая печная сэндвич труба весит немного. Под ней не надо сооружать мощный фундамент. Вполне достаточно крепления к стенам, элементам силового каркаса строения.
• Гладкие внутренние стенки такого дымохода обеспечивают хорошие показатели тяги. Они не препятствуют перемещению капель влаги вниз. Там можно установить специальную емкость для накопления и последующего удаления отходов.
• Внутренние стенки качественных печных труб и дымоходов сэндвич создают из особых сортов стали, устойчивых к воздействию кислот.

Температура выходящих газов зависит от следующих параметров:

Вид котла, топлива	Диапазон температур, °C
Пеллетный	125-255
Газовый	120-210
Дизельное топливо	145-250
Пиролизный	150-260
Уголь	480-700
Печь на дровах в бане	450-750
Камин	350-600

Также надо отметить, что при постоянном нагреве в течение суток сухая древесина способна воспламениться при температуре от +170°C до +180°C. Приведенные данные необходимо учитывать в ходе планирования пути дымохода. Потенциально опасные места защищают дополнительно. Но данная конструкция за счет внутренней изоляционной вставки плохо проводит тепло.

Судя по отзывам, сэндвич трубу для дымохода установить можно даже в одиночку. Следующие материалы помогут правильно подготовиться к успешной реализации таких планов.

Размеры и другие технические характеристики компонентов системы удаления дыма

Чтобы нижние части не были повреждены высокой температурой, выбирают подходящую сталь. Некоторые модификации с добавками никеля, хрома и молибдена способны без повреждений выдержать длительное воздействие температурой до +800°C. Соответствующие изделия можно применять в комплекте с любыми нагревательными устройствами без ограничений. Если предполагается установка системы для пеллетного котла, требования к материалам можно уменьшить со снижением стоимость комплектующих деталей.

Типичный ассортиментный перечень профильного производителя содержит изделия со следующими характеристиками:

Параметр	Единица измерения	Минимальное/максимальное значение
Длина трубы (высота прямых отрезков)	см	50/100
Внутренний диаметр сэндвич трубы для дымохода	мм	80/130
Внешний диаметр	мм	195/430
Толщина металлических гильз	мм	0,5/1
Толщина слоя минеральной ваты	мм	40/60

Для упрощенных расчетов можно использовать следующие зависимости:

Мощность котла, кВт	Минимальный внутренний диаметр, мм
Менее 3,5	80
3,5-5,5	90
Более 5,5	110

На практике обеспечивают точное соответствие размеров, либо увеличенный проток для вывода отработанных газов. Так, например, трубу сэндвич для дымохода диаметром 115 мм можно подсоединить к патрубку котла 110 мм.

Калькулятор расчета минимального диаметра сэндвич-дымохода для твердотопливных печей

Статья по теме:

Дымоходы для газового котла в частном доме. Правила выбора и требования к установке дымоходов, их разновидности и нюансы монтажа в специальной публикации.

Создание дымохода сэндвич своими руками

При необходимости компоненты системы можно изготовить самостоятельно. Следующий алгоритм поможет создать сэндвич трубу для дымохода своими руками:

• После расчета с учетом параметров котла, здания и других важных параметров устанавливают необходимые размеры. Следует точно определить требования к сорту стали, чтобы не повредить изделия высокой температурой.
• Внутреннюю трубу можно приобрести в цельном исполнении. Необходимо выбрать изделия с прямым продольным швом, который не препятствует перемещению дыма и конденсата.
• На эту основу наматывают слой минеральной ваты. Нельзя применять веревки, вату, другие утеплители, которые воспламеняются при сравнительно низкой температуре.
• Сверху закрепляют сборный короб из стали. Для фиксации его составных частей применяют болты с гайками, другой крепеж.

Основы и важные нюансы монтажа дымохода из сэндвич труб собственными руками

Следующее описание поможет установить конструкцию без посторонней помощи:

Фото	Последовательность действий, комментарии, полезные советы
	Для оснащения дачи автор проекта приобрел варочно-отопительную печь из чугуна.
	Площадка для отопительного оборудования приподнята на 25 см выше уровня напольного покрытия, обита листом оцинкованной жести для повышения уровня пожарной безопасности.
	На задней стенке – есть съемный патрубок из чугуна.
	К нему присоединяют такой тройник из нержавеющей стали.
	В нижней (съемной) части изделия установлен патрубок для слива накопленного конденсата.
	Для предотвращения повреждений при транспортировке некоторые поверхности защищены специальной пленкой. Ее удаляют перед сборкой дымохода из сэндвич труб.
	На внутреннюю поверхность тройника для создания надежного соединения наносят слой герметика. Все поверхности в местах стыка предварительно обезжиривают. С них удаляют загрязнения. Проверяют точное соответствие посадочных размеров. Этот соединительный состав должен быть прогрет перед применением в течение 12 часов при комнатной температуре.
	После установки тройника на чугунный вывод печи, соединение фиксируют дополнительно с помощью металлического хомута. Следует внимательно выполнять данную операцию с учетом того, что данный узел будет держать вес трубы. Общая высота конструкции составляет примерно 11 метров до зонтика. Все компоненты изготовлены из нержавеющей стали толщиной 0,5 мм.
	Монтаж трубы дымохода предусматривал крепление к стене. Но автор проекта не смог найти готовые изделия, точно соответствующие его планам. Он сделал сам такие крепежные элементы из стальной полосы. В просверленные отверстия вставлены болты с шайбами и гайками. Поверхность покрыта грунтовкой и двумя слоями термоустойчивой краски.  Для создания отверстий в стене используют перфоратор. Сверла и режим работы выбирают, с учетом материалов строительных конструкций.
	Для создания отверстий в стене используют перфоратор. Сверла и режим работы выбирают, с учетом материалов строительных конструкций.
	В отверстия забивают дюбели. С помощью двух саморезов (50 мм), крепежная скоба фиксируются в нужном месте. Зажимать тройник в ней надо после монтажа следующего элемента трубы.
	Эту деталь также смазывают герметиком с применением шпателя, иного подходящего инструмента.
	Ее устанавливают на место швом к стене, чтобы улучшить эстетические характеристики собранной конструкции.
	Собранный узел зажимают без чрезмерных усилий, чтобы не деформировать стенки. Вертикальность контролируют с применением отвеса.
	Следующий элемент, задвижку монтируют аналогичным образом на герметик.
	Его устанавливают швом по направлению к стене, зажимают хомутом.
	Этот участок завершает последний элемент без утеплителя.
	Его фиксируют следующим креплением к стене.
	Этим специальным элементом («старт») обеспечивается плавный переход к более толстой сэндвич трубе.
	На подготовленное основание со второго этажа устанавливают деталь с утеплителем внутри (диаметр 230 мм). Она предотвращает негативное влияние высокой температуры на перекрытие.
	Для правильного прохождения данного участка применяют специальное изделие.
	Днище этого короба сделано из нержавеющей стали, а стенки – из оцинкованной жести. Снизу он опирается на деревянные планки.
	Короб заполняют керамзитом, закрывают крышкой.
	Дальше по всей высоте второго этажа проведена труба 150 мм без утеплителя. Для перехода – используют такой переходник («финиш»).
	Участок второго перекрытия оснащают аналогичным образом. Применяют элементы «старт» и «финиш», устанавливают сэндвич трубу и короб с засыпкой.
	Верхняя часть выведена до уровня кровли.
	Автор собирается проверить экспериментально нагрев в этом месте. Если он не превысит +100°C, то монтаж специальной тепловой изоляции не понадобится.
	Расчет оказался правильным, сэндвич детали на этом участке не нужны. Сверху устанавливают «зонтик» для предотвращения попадания внутрь дымохода осадков и загрязнений. Фольга в месте стыка с кровлей изогнута по соответствующему профилю. Для надежной герметизации – поставлен резиновый уплотнитель («юбка»).
	Пробный пуск позволил убедиться в том, что система удаления дыма работает достаточно эффективно.

Тематические материалы помогут узнать, как установить дымоход из сэндвич труб. Видео ниже наглядно демонстрирует решение сложной задачи по стыковке системы с котлом отопления.

https://www.youtube.com/watch?v=vIbbiN3QNqE&vl=ru

Как без ошибок сделать монтаж дымохода из сэндвич труб через крышу

Надо запомнить общие рекомендации, которые применяют на стадии проектирования:

• Для хорошей тяги надо минимизировать длину горизонтальных участков (длина – не более 100 см), количество поворотов.
• Установка специальных узлов, окон для ревизий, упростит осмотр и очистку системы.
• Канал отвода продуктов горения не должен контактировать с электрическими сетями (питания, информационными), газопроводами.
• При прохождении через крышу и другие строительные конструкции создают слой изоляции, предотвращающий избыточное температурное воздействие на строение.

С помощью этого рисунка можно изучить устройство дымохода из сэндвич труб через крышу. При достаточной высоте в месте этого перехода температура внешних стенок не будет большой. Следует отметить естественное охлаждение данного участка. Здесь больше внимания надо уделить герметичности стыков, устойчивости к ветровым нагрузкам. Чтобы полностью исключить контакт с перекрытиями трубу устанавливают вне здания. Но в этом варианте придется создать горизонтальный участок, который проходит через стену.

К сведению! Выступающая над кровлей часть дымохода должна превышать конек на 50 см, если до него расстояние 150 см. При удалении этих элементов на три метра можно использовать одинаковый уровень.

Чтобы не затруднять монтаж, следует устанавливать трубу между балками. Ее лучше удалить от вмонтированных в кровлю окон. В области ендовы скапливается вода, поэтому здесь сложнее будут создать качественную гидроизоляцию.

Этот специальный комплект из резиновой манжеты и металлической накладки применяют для уплотнения выходного узла. Следует помнить о соответствующих деформациях, которые возникают при расширении материалов под воздействием высокой температуры. Мастер-флеш препятствует проникновению влаги, но не мешает перемещению трубы.

Особенности установки конструкций при прохождении перекрытий

Изучая этот узел, надо особое внимание уделить расстоянию от дымохода до частей строения.  В соответствии с действующими нормативами, его нельзя делать менее 38 сантиметров по любому из направлений (проход через деревянные перекрытия). Это значение применяют по отношению к центральной гильзе. Подразумевается, что свободное пространство будет заполнено негорючими материалами. Если деревянные конструкции защищены от высокой температуры, расстояние разрешено уменьшить до 25 см. Без изоляции расстояние до горючих частей строительной конструкции должно составлять от 50 см и более.

Важно! При проектировании дымохода из сэндвич трубы переход через перекрытия делают одним элементом, без стыков.

Высота такого изделия должна превышать толщину перекрытия на 7 см.

Монтаж через стену: полезные рекомендации

Этот горизонтальный участок трассы делают с небольшим уклоном наружу, чтобы предотвратить скатывание капель конденсата внутрь котла или другого нагревательного устройства. При прохождении деревянной стены действуют те же ограничения, как в случае с перекрытиями. Это значить, что для уменьшения отверстия необходимо будет вставить металлический короб, иной защитный элемент с изоляцией. В этом узле сложно работать с гранулированными засыпками, поэтому применяют минеральную вату.

Правильное создание перехода с кирпичного участка дымохода на сэндвич

Ее устанавливают на кирпичном торце, который выравнивают, очищают от загрязнений. Переход с кирпичного дымохода на сэндвич не устанавливают непосредственно над отопительным оборудованием. Желательно, чтобы стыкуемые отверстия были равными по площади.

Статья по теме:

Колпак на трубу дымохода. В специальной публикации нашего онлайн-журнала представлены рекомендации по выбору флюгарок для разных типов дымоходов и некоторые нюансы монтажа.

Цены на сэндвич трубы для дымоходов, правильный выбор изделий

В сети Интернет не сложно найти официальные сайты профильных производителей. Там можно ознакомиться с подробными техническими характеристиками изделий, уточнить другие важные нюансы. Купить сэндвич трубу для дымохода в наши дни можно быстро и недорого, без посредников. При выборе обратите внимание на следующие сведения:

• Ассортимент должен быть достаточным для приобретения всех компонентов системы в одном месте. Это предотвратит проблемы при сборке.
• Толщину стенок и другие общие параметры выбирают с учетом изложенных в статье требований. Если приобрести сэндвич трубу для дымохода из нержавейки цена будет выше по сравнению с оцинкованной жестью. Но в первом варианте можно рассчитывать на многолетнюю эксплуатацию без проблем.
• Стоимость изделий дополняют транспортными затратами. Проверяют гарантийные обязательства, условия оплаты.
• Дополнительные льготы можно получить при проведении маркетинговых акций. Некоторые предприятия предлагают сезонные скидки.

Эта таблица поможет изучить актуальное состояние рынка:

Марка трубы	Длина, м	Материал	Диаметр (мм)/Толщина стенок (мм)	Цена, руб.
			Внутренняя труба	Оболочка
«Везувий»	1	Нержавеющая сталь	200/1	260/0,5	2800-3100
«Дымофф»	0,5	Нержавеющая сталь	180/1	260/0,5	1450-1600
«Дымофф»	0,5	Цинк/ нержавающая сталь	115/1	260/0,5	1600

Для полноценного анализа надо проверить стоимость монтажа дымоходов из сэндвич труб. При изучении соответствующих предложений, стоит выяснить не только цену за 1 метр погонный. Иногда дополнительно оплачивают выезд мастера для замера, утепление и герметизацию, защитные мероприятия при прохождении строительных конструкций.

Видео: сэндвич труба для дымохода из нержавеющей стали

Заключение, дополнительные рекомендации

Сэндвич трубы для дымоходов стоят не дорого, поэтому их самостоятельное изготовление вряд ли целесообразно. При сравнительном анализе надо учесть расходы на качественные комплектующие элементы, сборку, отсутствие гарантий. Но вот монтажные операции вполне можно выполнить без посторонней помощи. Чтобы исключить ошибки и дополнительные затраты, надо тщательно подготовить проект.

Как вам статья?

Безопасная установка сэндвич дымохода.

Многие люди боятся сэндвич дымоходов, считая их опасными.

Такой страх порождён пожарами по причине неграмотной установки таких дымоходов.

Частые ошибки монтажа сэндвич дымохода:

1. Двустенный дымоход сразу подключён к каменке.
2. Отсутствие или недостаточность противопожарной разделки в перекрытии.
3. Переход двустенного дымохода в одностенный выше кровли.
4. Недостаточные расстояния от дымохода до горючих поверхностей.

1. Двустенный дымоход сразу подключён к металлической печи.

Первый (нижний) элемент дымохода, тот который будет ближе всего к огню, должен быть одностенным.

Одностенная труба незакрытая утеплителем проветривается наружным воздухом, таким образом мы остужаем саму трубу и снимаем температуру внутри дымохода.

Если не остудить газы в начале дымохода то выше, уже на двустенной, утеплённой, части дымохода, происходит перегревание и внутренняя труба будет испорчена.

2. Отсутствие или недостаточность противопожарной разделки в перекрытии.

Отсутствие противопожарной разделки наиболее частая причина пожаров, по вине дымоходов.

У сэндвич дымохода, несмотря на то что он состоит из двух стальных контуров между которыми негорючая изоляция, обязательно должна быть противопожарная разделка в перекрытии.

Я считаю что перекрытие это самый ответственный узел при монтаже любого дымохода.

Опасность в том, что мы не видим и не контролируем что происходит внутри перекрытия.

Дымоход, в месте прохода перекрытия, может нагреваться сильнее т.к. он полностью закрыт и ему некуда отдавать температуру.

Внимание! Сэндвич дымоходы нагреваются!

Сэндвич дымоходы могут быть довольно горячими на внешних своих стенках, от этого никуда не деться и это нужно учитывать при монтаже.

По сегодняшний день, в СНИПе нет отдельной нормы для установки сендвич дымоходов.

Есть общая норма противопожарных разделок для дымоходов и эта норма требует 380 мм. негорючего материала, от дыма до защищённой поверхности.

Если мы посчитаем, то при сечении дымохода 120 мм. дыра в перекрытии должна быть 880 мм.

Эта норма будет действовать если производитель дымохода не зарегистрировал собственные технические условия для выпускаемого дымохода. Таких случаев, если честно, не много, большинство дымоходов не регламентируют каких то особенных норм монтажа, поэтому норма остаётся от СНИПа. А это 380 мм. до защищённой поверхности.

Ниже пример заводской противопожарной разделки если посмотреть размеры то сразу понятно что этого не хватает до нормы.

3. Переход дымохода в одностенный выше кровли.

Переход выше кровли с двустенного дымохода на одностенный, приводит к попаданию влаги в утеплитель, это разрушает утеплитель внутри дымохода.

Нет никакой возможности качественно и герметично закрыть место перехода на одностенный дымоход. Всё что люди пробуют применять для этой цели не работает из за расширения, при нагревании, одностенного дымохода.

Никакие герметики, юбки, резинки и пр. в этом узле не работают!

Я лично всегда удивляюсь подобным решениям и особенно странно, что часто, делать так, советуют продавцы в магазинах.

Такая странная экономия всегда приводит к разрушению утеплителя внутри дымохода. Всегда!

Сейчас есть дымоходы с утеплением вермикулитом, он не боится влаги, но и они не рассчитаны на то чтобы внутрь дымохода шла вода.

4. Недостаточные расстояния от дымохода до горючих поверхностей.

Допуски эти, в отличии от противопожарных разделок в перекрытиях, прописаны у производителей дымоходов в инструкциях по монтажу.

Чаше всего это 25 см от дымохода. Но лучше уточнить у производителя.

Прежде чем покупать комплект дымохода уточняйте у продавца все требования к монтажу и рассчитывайте сможете ли вы их выполнить.

Каждый застройщик хочет получить тёплый дом, который будет отапливаться с минимальными вложениями. Широкое распространение современных технологий и возведение лёгких домов привели к тому, что не каждый фундамент способен выдержать нагрузку, которую будет давать массивная кирпичная печь. На смену пришли лёгкие конструкции, способные обеспечить теплом даже дома площадью свыше 200 квадратных метров. В этом случае для выведения продуктов сгорания не требуется возведение тяжёлого дымохода, а можно ограничиться маловесной системой, элементы которой надёжно соединяются между собой. Разберёмся, как сделать правильно установку дымохода сэндвич своими руками чтобы произвести качественную установку и избежать лишних затрат на монтаж.

Особенности конструкции

Надёжность конструкции лёгких систем обеспечивается благодаря применению нескольких слоёв современных строительных материалов. Конструкция носит название «Сэндвич дымоход» в честь английского бутерброда, в котором соединяются несколько ингредиентов послойно. В состав входит две трубы из высококачественного стального сплава.

Диаметр внешней трубы значительно превышает диаметр внутренней. Между ними прокладывается слой теплоизоляционного материала, как правило, это негорючая каменная вата. Наружная труба обеспечивает защиту от повреждений и механических воздействий. Внутренняя труба выдерживает высокие температуры. Прокладочный слой из минеральной ваты компенсирует разницу температурных режимов. Толщина теплоизоляционного слоя зависит от:

• разницы диаметров внутренней и внешней трубы;
• температуры во время эксплуатации;
• диаметра отверстия печи, с которой соединён дымоход.

Важно! Каменная вата это негорючий материал. Поэтому в случае деформации внутреннего стального контура сможет уберечь от попадания продуктов горения за пределы дымохода.

Принцип сборки дымохода построен идентично сборке конструктора. Можно пригласить специалиста, но изучив как сделать сэндвич трубу для дымоход своими руками можно провести комплекс работ самостоятельно. Система состоит из деталей, которые оснащены крепёжными элементами для прочного соединения между собой. Элементы имеют два вида соединений, которые позволяют производить монтаж при помощи:

• гофрированных концевых элементов, которые позволяют легко производить сборку, но требуют использования дорогостоящего герметика;
• раструбного соединения, сложного из-за необходимости тщательной подгонки деталей, но при правильном монтаже более герметичного.

Правильно установленный сэндвич-дымоход будет служить 15 и более лет. Но нужно помнить о том, что для предотвращения вспышек сажи систему необходимо регулярно прочищать.

Достоинства и недостатки

Технологический прогресс позволил отойти от использования тяжёлых оснований при возведении дома и строить на быстровозводимых свайно-винтовых и буро-наливных фундаментах. И если раньше обогрев дома мог быть только при использовании тяжёлой русской печи или камина, сложенного из кирпича, то теперь им на смену пришли модульные конструкции из портала с топкой весом около 500 кг.

Задаваясь вопросом как собрать дымоход для таких систем необходимо знать достоинства и необходимо знать их достоинства и недостатки:

• при использовании сильно разогревается только внутренняя часть системы. Благодаря компенсационному слою из минеральной ваты внешняя труба имеет приемлемую температуру, что значительно снижает риск получения ожогов;
• после нагрева дымохода тяга значительно увеличивается;
• стальная поверхность дымохода не располагает к такому оседанию сажи, как в системах из кирпича или керамики;
• благодаря быстрому выведению продукты горения не скапливаются в дымоходе, что не ведёт к скоплению на стенках конденсата;
• конструкция дымохода максимально обеспечивает защиту: снаружи он защищён внешним диаметром трубы от деформации при прямом воздействии, внутренняя труба не пропускает жар и продукты горения, а минеральная вата является защитным слоем от огня так как является негорячей;

Так как система сэндвич дымохода имеет сравнительно небольшой вес, то для её установки не требуется монтажа специального фундамента. Желательно усилить конструкцию чернового пола дополнительным лагами, но при отсутствии возможности можно этого не делать. При надлежащем уходе система прослужит долгое время, но примерно через десять лет возможно появление в области швов участков с частичной разгерметизацией.

Расчёт размеров трубы сэндвич-дымохода

Диаметр

Чтобы определить оптимальный размер диаметра трубы сэндвич-дымохода необходимо знать условия, в которых будет происходить эксплуатация. От того, насколько большим по площади будет помещение, а также какой планируется температурный диапазон, зависит мощность печи для отопления.

Как правило, для того, чтобы отопить 10 квадратных метров берут 1кВт. Соответственно, для того, чтобы отопить площадь 100 квадратных метров нужно приобрести печь мощностью 10 кВт. Определившись с мощностью можно выбрать модель под индивидуальные параметры.

Если системы нужна для отведения продуктов горения от котла отопления, то нужно знать тип топлива и мощность самого котла. Чем выше будет температура газов, проходящих через дымоход, тем сильнее будет его нагрев. Самая низкая температура у газовых котлов, которые нагреваются от 120С до 200С, а самая высокая у угольных, где температура продуктов горения достигает 700С.

Выбор сэндвича нужно начинать с диаметра внутренней трубы. Чем более мощная печь планируется к установке, тем шире диаметр должен быть. К примеру, если для помещения в 4 квадратных метра будет установлена печь в 3,5 кВт, то ширина выходного отверстия из неё будет 158 мм. А для площади в 90 квадратных метров с печью 9 кВт подойдёт отверстие в 220 мм.

Несмотря на то, что открытые топки на данный момент не рекомендуются к установке, для них тоже есть свои нормы. Канал выхода в этом случае должен быть не более одной сотой части от общего объёма котла. При несоблюдении этого правила тяга в системе будет слабой с потенциально возможными завихрениями воздушных масс с продуктами горения.

Высота

Чтобы обеспечить безопасное отведение дыма за пределы нахождения людей необходимо выдерживать нормы по высоте. Общая длина конструкции не должна быть менее 5 метров. При несоблюдении условия может появиться обратная тяга, вследствие чего жилая зона будет подвержена задымлению. Помимо общей длины, нужно соблюдать и правила вывода дымохода через кровлю.

Если кровля скатная, то верхний край дымохода должен находиться выше конька не менее, чем на 0,5 метра если середина трубы находится от него на расстоянии в 1,5 метра и меньше. При удалённости от дымохода от 1,5 до 3 метров дымоход должен заканчиваться на одном уровне с коньком в горизонтальной плоскости. При удалении более, чем на 3 метра верхний край должен располагаться ниже конька на 10 градусов.

Если сэндвич система выводится а плоскую кровлю, то высота верхнего края должна располагаться на расстоянии от 0,5 до 1,5м. Так как общий размер дымохода не должен быть менее 5 метров, то при недостаточных размерах можно увеличить длину вывода через кровлю до 30 см, обязательно при этом используя специальные укрепляющие растяжки.

Как выбрать

Так как разные котлы выдают различную температуру горения, то в каждом случае состав стали, из которой изготовлены внутренняя и внешняя труба, могут играть свою роль. После прогорания на стенках дымохода могут оставаться сера, серная и соляная кислота. Температурные показатели отличаются также и в зависимости от вида используемого топлива.

Изучая, как правильно собрать дымоход из сэндвич труб для дома или бани нужно знать, что разные марки стали неодинаково воспринимают агрессивное воздействие. Самые распространённые:

• AISI 304. Устойчивый к высоким температурам сплав стали. Отличается высоким содержанием никеля и хрома. Применяется при повышенных температурных показателях до 1000С, так как при невысоких значениях около 600С становится хрупким;
• AISI 316. Высоколегированный сплав, стабилизированный молибденом, который устойчив к воздействии кислоты. Отличается отсутствием коррозии;
• AISI 321. Высоколегированный сплав стали, стабилизированный титаном. Пригоден для использования в среднем температурном диапазоне, до 800С. Корродирует при взаимодействии с серой;
• AISI 430 . Применяется при невысоких температурах, так как имеет невысокий уровень сопротивляемости агрессивному воздействию. Может иметь коррозию. Применяется в использовании недорогих бюджетных моделей.

Так как чаще всего невозможно невооружённым взглядом определить вид и марку стали, то для определения вида можно применять магнит. Изучая, как правильно собирать дымоход из сэндвич труб под печь или котёл необходимо учитывать характеристики стали. Если сталь качественная, то он притягиваться не будет, если же сплав низкокачественный, то притяжение возникнет.

Вид размещения дымохода

Интересуясь тем, как собрать дымоход из сэндвич труб, необходимо тщательно проанализировать место, где планируется установка. В зависимости от площади помещения, расположения мебели, уровня влажности и других факторов, необходимо выбрать тип размещения сэндвич-дымохода. Установка возможна внутри помещения или снаружи него.

Наружная установка

Дымоход, который собран со стороны улицы значительно экономит место внутри дома или бани. Изучив, как установить дымоход в бане из сэндвич труб можно собрать такую конструкцию своими руками. Для него не нужно делать декоративный короб, что значительно экономит денежные средства.

Система представляет собой собранные элементы необходимой длины, которые соединяются с конструкцией, расположенной внутри помещения, специальной проходной трубой. Для обеспечения хорошей тяги необходимо руководствоваться правилами, когда длина проходного участка не должна быть более 100 см.

При монтаже должен быть соблюдён технологический уклон в 3 градуса, для того, чтобы конденсат при скоплении не попадал в котёл или печь. В этом варианте размещении крыша должна быть более, чем в 50 см от края стальной внешней трубы. Оптимальным на вопрос как правильно установить сэндвич трубу в бане, снаружи или внутри, будет установка со стороны улицы.

Важно! Если не планируется беспрерывное использование в зимний период, желательно утеплить дымоход, чтобы избежать промерзания и деформации от перепада температур.

Внутренняя установка

Дымоход, который установлен в помещении, состоит из внутренней части системы, расположенной перпендикулярно полу, и внешней, выведенной через крышу. Детали конструкции должны стыковать между собой в открытых местах для того, чтобы можно было осуществить осмотр. Стык, расположенный в межэтажном перекрытии, не даёт такой возможности и считается потенциально пожароопасным, так как при нарушении герметизации деревянные перекрытия, материалы пола второго этажа и потолка первого будут перегреваться.

Расположение полностью в вертикальном положении даёт хороший уровень тяги, к тому же, такой дымоход легко обслуживать. Если при монтаже выяснится, что при вертикальном расположении дымоход упирается в перекрытие или стропило, то чтобы не вмешиваться в конструктивную часть дома, лучше сделать изгиб трубы при помощи специальных соединительных колен.

Такое расположение занимает место не стене или в углу дома и в декоративных целях требует наличия короба. Если изучается вопрос, как собрать трубу для бани из сэндвича, то в этом случае лучше отойти от лишних декоративных элементов, чтобы оставить все соединительные элементы на виду.

Варианты соединения сэндвич-труб

Интересуясь вопросом как собрать сэндвич дымоход, наверняка появится и другой: как стыковать трубы системы между собой. Существуют два возможных варианта, и каждый из них имеет своё название:

• «По дыму», когда нижняя труба входит внутрь верхней. В этом случае продукты горения не имеют возможности выхода и беспрепятственно отводятся наверх;
• «Ппо конденсату», когда внутренняя верхняя труба вставляется в нижнюю. Наружные трубы собираются верхней стороной наружу.

Считается, что во втором случае снижается риск попадания влаги в утеплитель, но если герметичность будет нарушена, то часть продуктов горения может попасть в помещение.

Детали комплекта сэндвич-системы

После того, как выбрано расположение дымохода, снаружи или внутри помещения, нужно понять, какие детали потребуются для понимания того, как правильно собрать дымоход. Для составления перечня нужных деталей можно самостоятельно обратиться в специализированный магазин или сделать запрос коммерческого предложения через интернет. Но лучше, если будет самостоятельное понимание процесса и того, какие детали пригодятся при сборке.

Изготовители производят дымоходы со всеми необходимыми комплектующими для того, чтобы можно было осуществить полный цикл сборки. Если и есть различия между моделями производителей, то они касаются декоративных или соединительных функций. Перечень элементов, как правило, совпадает. Поэтому, определившись с наименованиями можно выбирать производителя по критериям надёжности или доступности.

Необходимые инструменты

После проведения всех необходимых расчётов и решая, как самому сделать трубу для дымохода, нужно подготовить все требуемые элементы. Помимо перечня деталей самой сэндвич системы, нужно иметь под рукой перечень следующих наименований:

• хомуты для стягивания;
• опорные кронштейны;
• необходимые скобяные крепёжные элементы;
• жаростойкий герметик;
• болгарка, ножницы по металлу;
• шпатель для герметика;
• рулетка;
• угольник;
• шуруповёрт;
• дрель и молоток;
• строительный уровень.

Также нужен маркер или строительный карандаш для разметки. При сборке стыки деталей нужно зафиксировать хомутами. Всю получившуюся конструкцию фиксируют вдоль стены вертикально при помощи кронштейнов с шагом от 1,5 до 2 метров.

Важно! При внутренней установке стена должна быть надёжно защищена от воздействия высоких температур. Сделать это можно при помощи специальных жаропрочных материалов: силиката кальция или минерита.

Сборка дымохода

Если решено претворить в жизнь вопрос о том, как сделать правильно дымоход сэндвич своими руками нужно перед началом установки ещё раз убедиться в качестве системы и проверить наличие паспорта. Этот документ должен быть обязательно передан при покупке и в нем указывается схема возможной сборки, а также некоторые технические параметры состава дымохода.

Когда отопительный прибор уже установлен, нужно изолировать стену силикатом кальция или минеритом. Сделать это нужно сразу, так как после установки дымохода доступ к стене будет отсутствовать. Также, сразу нужно разметить и высверлить отверстия для кронштейна под соединение моно-трубы и патрубка.

Начиная работы по сборке нужно промазать герметиком детали выходного отверстия отопительного прибора. После этого к патрубку котла или печи присоединяется тройник, в котором присутствует заглушка и приспособление для сбора конденсата.

С противоположной стороны к тройнику присоединяется моно-труба. После того, как тройник плотно сел на патрубок, он задвигается до упора и плотно стягивается хомутом. После стяжки нужно приложить строительный уровень и если все в норме, то можно закреплять первый элемент опорным кронштейном к стене.

Далее трубы соединяются между собой выбранным способом: «по дыму» или «по конденсату». Все стыки между деталями фиксируются жаростойким герметиком. Чтобы его нанести нужно использовать шпатель. После нанесения состав распределяется равномерным слоем по всей поверхности края элемента.

Последовательность и перечень необходимых деталей зависит от того, как будет располагаться дымоход. Когда установка производится внутри помещения и в вертикальном положении, то желательно установить бак для подогрева воды или специализированную сетку-каменку.

Если поставить сразу элементы сэндвича, то от воздействия высоких температур может произойти спекание термоизоляционного минераловатного слоя, который перестанет выполнять свои функции. Сталь впоследствии может быстро прогореть.

Если возникает вопрос как собрать дымоход из сэндвич труб в баню и система должна быть выведена наружу, то сначала устанавливается патрубок, а после него сразу ставят участок в горизонтальной плоскости. Нельзя устанавливать проходной участок в полностью горизонтальном положении или с уклоном в сторону помещений так как скапливающийся конденсат может попасть внутрь отопительного прибора, что может привести к его деформации.

Чтобы соблюсти пожарную безопасность, нужно изучить как правильно установить дымоход в бане из сэндвич труб. Проем в стене должен быть сделан не по размеру внешнего диаметра сэндвич-трубы, а с зазором. На практике обычно делается квадратное отверстие размером 40 х 40 см.

Внутри производится изоляция при помощи огнеупорного материала, например, минерита. После этого можно ставить проходной модуль, через который будет проходить труба сэндвич-дымохода. В оставшиеся между дымоходом и проходником пустоты нужно плотно набить минеральную вату. Со стороны улицы модуль закрывается самодельным или декоративным металлическим элементом.

Щели необходимо обработать жаростойким герметиком. У ряда изготовителей проходной блок выпускается уже с минеральной ватой внутри. Это может сократить порядок работ и избежать дополнительного выбора и приобретения утеплителя.

После окончания монтажа проходного узла со стороны улицы нужно установить металлические кронштейны для опоры пластины и внешней части сэндвич-дымохода. Далее сборка ведётся « по дыму» или «по конденсату» и фиксируется в местах стыков хомутами, на стене устанавливаются разгрузочные кронштейны.

Проход через кровлю

Изучая как правильно собрать дымоход из сэндвич труб для бани или дома особое внимание нужно обратить на место прохода сэндвич-дымохода через кровлю. Крайне нежелательно врезаться в стропильную конструкцию так как это может негативно сказаться на конструкции кровли в целом. Отверстия должны быть:

• при скатной кровле овальной или круглой формы;
• на плоских крышах или обрешётке с частым шагом квадратными или прямоугольными.

Проем вырезается электролобзиком после нанесения соответствующей разметки. Расстояние от деревянных элементов кровли должно быть от 13 см и более. Если дымоход попадает в стропило, то нужно при помощи колен отвести его в нужное место.

После того, как дымоход будет выведен наружу останется щель между кровельным материалом и сэндвич-трубой, которая должна быть надёжно и герметично закрыта. Для этого оптимальным вариантом будет применение мастер-флеша. В его конструкцию входит фланцевое основание, усиленное алюминием для полного прилегания и силиконовая конусообразная манжета, расположенная в верхней части.

После установки мастер-флеш будет надёжно защищать кровлю и подкровельное пространство от атмосферных осадков и попадания пыли. Для максимальной герметичности нужно до начала установки произвести обрезку верхней части таким образом, чтобы она была меньше трубы дымохода на 20%.

После этого мастер-флеш надевается на трубу, опускается вниз до кровли и фиксируется силиконовым клеем. Затем верхний край стягивается при помощи хомута, а нижний обрабатывается герметиком. В завершении установки на верхний край трубы надевается оголовок и закрепляется саморезами.

Коротко о главном

Установка дымоходов типа сэндвич производится по типу сборки конструктора.

Тип стали в трубах нужно подбирать в зависимости от топлива.

Монтаж может производиться внутри помещения и со стороны улицы.

Систему можно собрать «по дыму» или «по конденсату».

Установку можно произвести самостоятельно, заготовив нужные инструменты. При монтаже особое внимание нужно уделять проходу через кровлю, стены и герметизации стыков между деталями.
