Ошибки при монтаже вентилируемого фасада

Навесные вентилируемые фасады (НВФ) обладают множеством преимуществ. Но их легко можно свести на нет, если нарушить технологию монтажа или неправильно подобрать материалы. В этой статье мы разберём основные ошибки монтажа навесных вентилируемых фасадов при строительстве или реконструкции различных объектов.

Чаще всего проблемы соблюдения технологии монтажа НВФ возникают в сегменте частного малоэтажного домостроения. Стремясь сэкономить, многие домовладельцы пользуются услугами непрофессиональных строителей, не представляющих, как обращаться с современными материалами. В результате уже через несколько лет фасад теряет свой привлекательный внешний вид и начинает разрушаться. К сожалению, подобные ситуации не редкость и в масштабном строительстве.

Вентилируемый фасад — это сложная инженерная система, каждый из компонентов которой решает свою задачу. Облицовочный материал защищает систему от внешнего воздействия и придаёт ей привлекательный вид; теплоизоляция, монтируемая на стену, улучшает теплотехнические и звукоизоляционные характеристики ограждающей конструкции; гидроветрозащитная мембрана обеспечивает защиту теплоизоляции от намокания, а вентиляционный зазор — эффективное удаление конденсата с обратной стороны облицовки, подконструкция распределяет нагрузку от фасадной системы по поверхности несущей стены. Очевидно, что неправильный подбор любого из перечисленных компонентов, использование несочетаемых материалов (материалов с противоречащими друг другу свойствами) или ошибки монтажа могут привести к нарушению функционирования всей системы.

Подконструкция и её размещение на несущей стене

Надёжность и долговечность фасада в первую очередь определяются даже не типом применяемых облицовочных материалов, а качеством изготовления и соблюдением технологии монтажа подконструкции.

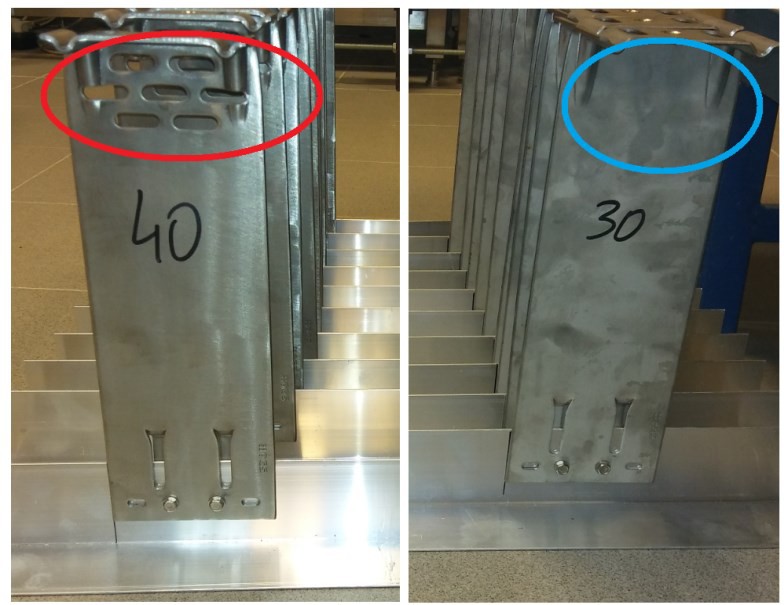

Наиболее распространённая ошибка — попытки заменить рекомендованные производителем фасада кронштейны на более дешёвые и отличающиеся по своим характеристикам альтернативные варианты. Не предназначенные для НВФ кронштейны либо не обладают необходимой несущей способностью при всём диапазоне внешних условий, либо дополнительно ещё и нарушают свойства фасада, увеличивая площадь сечения так называемых «мостиков холода», снижая эффективность удаления водяных паров из толщи теплоизоляции и т.п.

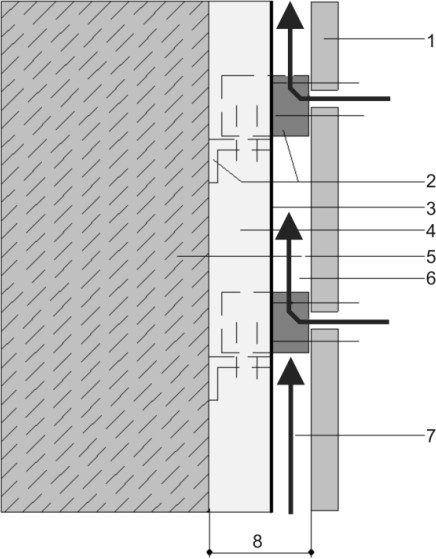

«Вентиляционный зазор навесного фасада определяется длиной устанавливаемого кронштейна. Поэтому когда строители пытаются экономить на кронштейнах, выбирая, к примеру, более короткие варианты или вообще используя произвольные товары-заменители со строительного рынка (вплоть до направляющих для гипсокартонного профиля или деревянные бруски), заказчик получает не вентилируемый фасад, а непроветриваемую конструкцию в результате чего теплоизоляция и несущие стены будут отсыревать и постепенно разрушаться. Внимание подконструкции следует уделять ещё и потому, что, например, тот же гипсокартонный профиль попросту не выдерживает проектных нагрузок. Возможно, такой фасад и не обвалится сразу. Но поскольку направляющие для гипсокартона, как правило, делают из обычной тонкой оцинковки без дополнительных защитных покрытий, на фасаде они очень быстро ржавеют и теряют несущую способность. Такой фасад довольно быстро потеряет свою геометрию, а его обрушение будет лишь вопросом времени», — рассказывает Ирина Зорькина, начальник отдела технического сопровождения продаж департамента фасадных систем и ограждающих конструкций Компании Металл Профиль.

Также специалист отмечает, что часто используемая вместо стальной алюминиевая подконструкция может оказаться небезопасной при пожаре, поскольку температура в подфасадном пространстве может превышать температуру плавления алюминия. Особенно это опасно в случае использования не соответствующих требованиям пожарной безопасности композитных облицовок. Подобный подход недопустим при проектировании и строительстве современных зданий. На сегодняшний день наиболее надёжными в эксплуатации и безопасными являются стальная подконструкция с порошковой окраской.

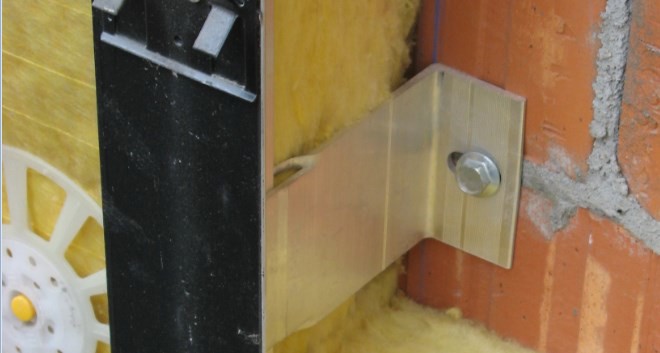

Ещё одна распространённая ошибка — неправильная установка анкеров для кронштейнов в несущей стене. Если для бурения отверстий в бетонной плите можно использовать перфоратор, то в кирпичной кладке необходимо делать это исключительно с помощью дрели, соблюдая при этом требования по расположению отверстий относительно края стены и швов кладки. Несоблюдение этих условий ведёт к тому, что кронштейн не будет выдерживать заявленной нагрузки. Если подобных ошибок окажется много, результатом вполне может стать обрушение фасада. При монтаже НВФ на стенах из нестандартных материалов или сложной конфигурации специалисты советуют проводить испытания на вырыв крепёжных элементов.

Менее распространённая, но грозящая не меньшими негативными последствиями ошибка — отказ от использования прокладок при монтаже кронштейнов. В результате прямого контакта, например, с поверхностью бетонной стены, кронштейны быстро корродируют, что тоже в итоге сказывается на долговечности фасада.

Стоит отметить, что внимание к деталям при монтаже несущей конструкции в конечном счёте отражается и на внешнем виде навесного фасада. Так, при использовании короткого уровня вместо отвеса фасад может потерять свою геометрию, что будет особенно заметно на больших площадях. Естественно, результат в этом случае вряд ли удовлетворит заказчика.

Утеплитель и его гидроизоляция

В современных вентилируемых фасадах чаще всего применяется негорючая и долговечная минеральная вата на основе базальтового волокна. Правда, порой на этапе проектирования её пытаются заменить на более дешёвые аналоги. Альтернатив в данном случае две: пенополистирол и минеральная вата на основе стекловолокна. И каждое из этих решений обладает своими особенностями.

Пенополистирол — весьма пожароопасный материал, который к тому же обладает низкой паропроницаемостью, что может повлечь за собой отсыревание ограждающих конструкций. Минеральная вата на основе стекловолокна с этой точки зрения обладает более универсальными эксплуатационными характеристиками, так что её использование нельзя однозначно рассматривать как ошибку. Основное преимущество базальтовой ваты ее лучшая огнестойкость по сравнению со стекловатой.

Для гидроизоляции, причём не только при использовании минеральной ваты на основе стекловолокна, рекомендуется применять гидроветрозащитные мембраны. И вот здесь у неопытных проектировщиков и монтажников часто возникают сложности.

Во-первых, из-за особенностей представленных ранее на рынке материалов существует стереотип об опасности мембран во время пожара. Как отмечают специалисты Du Pont, это уже давно не соответствует действительности, по крайней мере в отношении мембран Tyvek. Таким образом, применение плёнок в качестве «безопасной альтернативы» уже давно не оправдано.

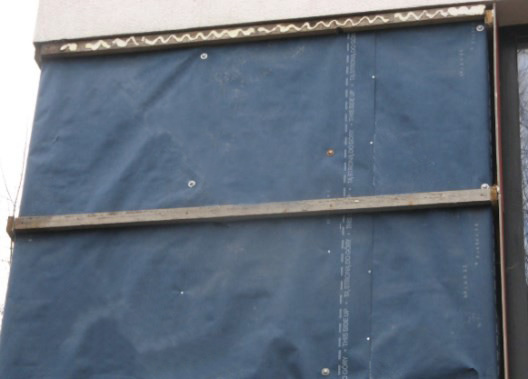

Во-вторых, при монтаже мембраны поверх утеплителя свою роль играет время. Если между распаковкой утеплителя и установкой мембраны проходит большое количество времени (недели или даже месяцы), минеральная вата на основе базальтового волокна наберёт в себя слишком много влаги. Чтобы этого не происходило, рекомендуется монтировать утеплитель и мембрану последовательно — так, чтобы утеплитель находился без защиты мембраны не более нескольких дней.

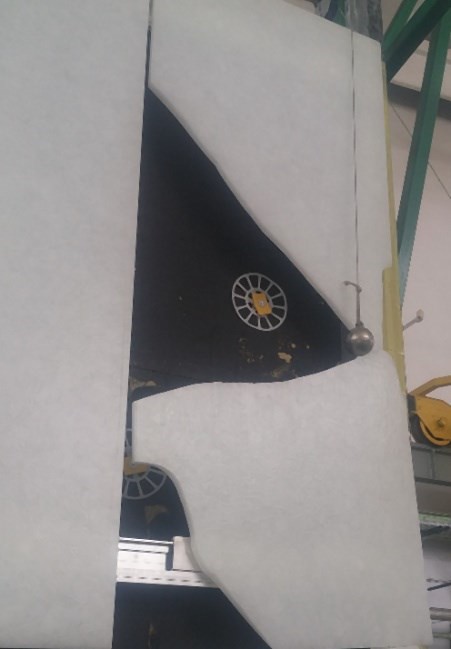

Ещё одна возможная ошибка — применение при укладке утеплителя не предназначенных для этого прокладок и уплотнителей. «Порой вместо предусмотренных проектом прокладок используются деревянные бруски или какие-то подобные решения. Монтажники просто не понимают, что, используя такие «уплотнители», они тем самым создают на фасаде мостик холода, существенно снижая его теплоизоляционные свойства. Кроме того, древесина намокает и со временем разрушается, так что о долговечности такого фасада говорить тоже не приходится. Для удобства, а также во избежание использования несоответствующих прокладок, Компания Металл Профиль комплектует всю линейку своих кронштейнов необходимыми прокладками», — объясняет Ирина Зорькина (Металл Профиль).

Облицовочные материалы

Навесные вентилируемые фасады предполагают широкий выбор облицовочных материалов. Но, как это обычно и бывает, универсального решения здесь не существует. Каждый материал обладает своими особенностями, ориентирован на свой сегмент и, естественно, тянет за собой свои собственные ошибки.

С каждым годом всё большей популярностью пользуются облицовки НВФ из стали с полимерным покрытием — линеарные панели, фасадные кассеты и стальной сайдинг. Залогом их успеха являются как эстетическая привлекательность и разнообразие оттеночных решений, так и длительный срок службы. Например, на фасадные облицовки из стали с покрытием Colorcoat Prisma® производитель даёт 25 лет гарантии. При этом стальные материалы характеризуются существенно меньшим весом и куда более надёжным и безопасным способом крепления на фасаде по сравнению с распространённым керамогранитом.

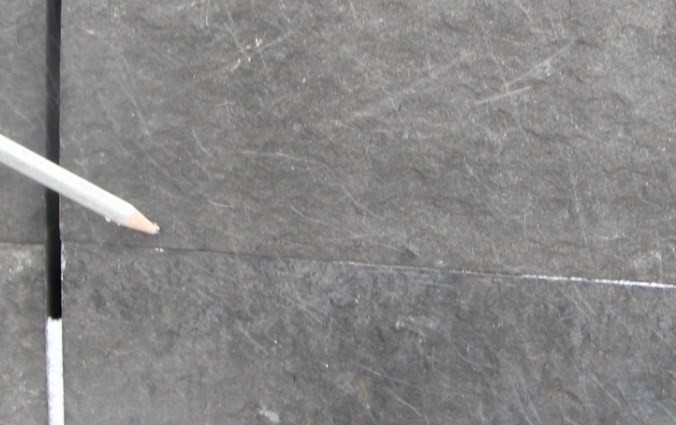

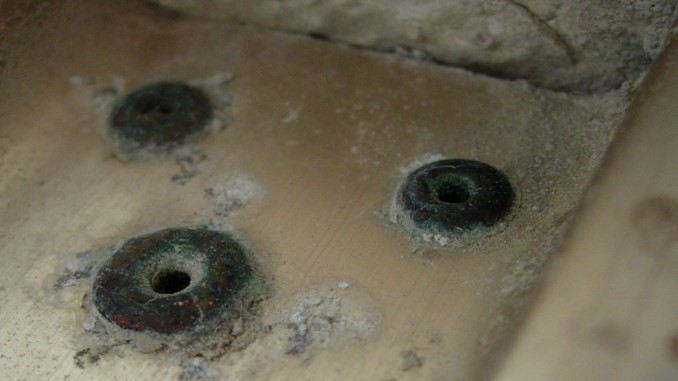

Наиболее распространённая ошибка при работе со сталью с полимерным покрытием в любых вариациях — нарезка при помощи абразивного круга. «Подобные материалы нельзя резать «болгаркой». При такой раскройке металл нагревается, а это значит, что на достаточно большой площади вокруг шва выгорает не только полимерный слой, но и оцинковка. В итоге кромка достаточно быстро будет корродировать, что не только испортит внешний вид фасада, но и скажется на его долговечности», — поясняет Ирина Зорькина (Металл Профиль).

К наименее проблемным, хоть и более заметным для заказчика ошибкам монтажа следует отнести нарушение геометрически правильного внешнего вида фасада. К примеру, невнимание к направлению отражения света при монтаже облицовки. Иногда монтажники не следят за тем, в каком направлении укладываются фасадные кассеты с глянцевой поверхностью. В результате зрительно цвет фасада на соседних участках отличается, поскольку они по-разному отражают солнечный свет. На фасадах большой площади подобные ошибки особенно заметны.

В заключение стоит отметить, что поскольку на монтаж навесных фасадов отсутствуют какие-либо ГОСТы и СНИПы, то за уровнем качества выполняемых работ всегда приходится следить их заказчику. Таким образом, гарантию того, что технология не нарушена, может дать лишь обращение к профессионалам, уже успевшим зарекомендовать себя на рынке. А поскольку характеристики фасада на практике зависят ещё и от сочетания используемых материалов, лучшей рекомендацией будет заказ фасадной системы у одного поставщика, отвечающего за качество всего комплекса.

Понимание свойств и особенностей эксплуатации вентилируемых фасадов позволяет избежать большинства проблем, обеспечив привлекательность внешнего вида фасада и сохранение его защитных свойств на протяжении всего срока эксплуатации.

Монтаж вентилируемых фасадов: распространенные ошибки, советы специалистов по качественной установке системы

Для того, чтобы установить вентилируемый фасад правильно, не обязательно учится на собственных ошибкахВопрос утепления стен и фасадов в строительстве и реконструкции зданий из-за неуклонного роста цен на энергоносители с каждым годом все актуальнее. Наиболее эффективный из современных способов утепления — применение навесных вентилируемых фасадов. Сегодня мы расскажем о том, как избежать ошибок при монтаже составляющих подобной системы.

Навесной вентилируемый фасад – сложное техническое сооружение, защищающее стены здания от разрушения. Устроен он по типу сэндвича, где каждый слой выполняет свою функцию. Облицовка обеспечивает охрану от влияния внешней среды и формирует экстерьер здания. Теплоизоляционный слой отвечает за теплотехнические и звукоизоляционные параметры конструкции. Мембрана защищает утеплитель от сырости и укрепляет его на случай ветра. Вентиляционный зазор обеспечивает устранение конденсата с внешней стороны облицовки, подконструкция (жесткий каркас) отвечает за прочностные параметры системы. В такой сложной системе любой просчет, будь то неправильное сочетание ее элементов либо ошибки монтажа навесных вентилируемых фасадов, приводят к повреждению либо полному разрушению всей системы, т. е. к разваливанию здания, на котором она крепилась.

Монтаж каркаса при отрицательных температурах ведет к нежелательным последствия

Наиболее весомые ошибки, допускаемые при монтаже подконструкции вентилируемого фасада

Основой всей системы, ее несущим скелетом является подконструкция.

Особенно опасны такие ошибки ее монтажа:

1. Работы по устройству вентилируемых фасадов проводятся при низких температурах. На самом деле если делать это при температуре ниже нуля градусов, то при наступлении оттепели наблюдается ослабление крепежа от температурных расширений.
2. Замена специальных кронштейнов для НКФ из стали с порошковым покрытием на более дешевые, например направляющие для гипсокартонного профиля. Это может привести к следующим неприятностям: снижается возможность удаления конденсата, т. к. уменьшается за счет недостаточной длины кронштейна вентиляционный зазор. От этого теплоизоляционный материал отсыревает и разрушается; тонкий оцинкованный профиль, не имея защитного покрытия, быстро ржавеет и не может выдержать необходимых нагрузок; если подконструкция делается из алюминия, то при высоких температурах она плавится, что может вызывать возгорание, особенно если еще применяется облицовка из пожароопасных материалов.
3. Отступления от технологии в установке анкеров для крепления кронштейна вызывают такие последствия: при неправильном выборе типа анкера, т. е. размером больше либо меньше, чем необходимо, может разрушаться стена в месте фиксации; если соединение проводится слишком близко к углу либо к шву кладки, то качество крепления будет невысокое, может произойти «выдергивание» фрагментов стены в месте соединения.
4. Отсутствие прокладки при монтаже кронштейна часто приводит к его коррозии и деформации, влияет на его прочность и увеличивает потери тепла.
5. Экстерьер фасада нарушается при использовании во время монтажа уровня вместо отвеса. Нарушается  геометрия здания, некоторые элементы его могут немного накреняться, создавая общее неблагоприятное впечатление. Это грозит даже вываливанием отдельных фрагментов конструкции либо трещинами.

Кронштейн несет основную нагрузку, он должен быть прочным и надежным

Ошибки при прокладке утеплителя

В качестве утеплителя при монтаже ВФ используются жесткие пластины из минеральной ваты, созданной на основе базальтового камня.

При их монтаже часто допускаются такие характерные ошибки:

1. Замена негорючего материала на более дешевые, изготовленные на основе стекловолокна. Эти материалы опасны возможностью самовозгорания, кроме того, они плохо пропускают влагу.
2. Вырезание отверстий на утеплителе для пропуска кронштейнов приводит к появлению большого количества оголенных участков со сниженными теплозащитными свойствами. Чтобы пропустить через него дюбель, достаточно сделать надрез на утеплителе, а для кронштейна делают крестообразный надрез.

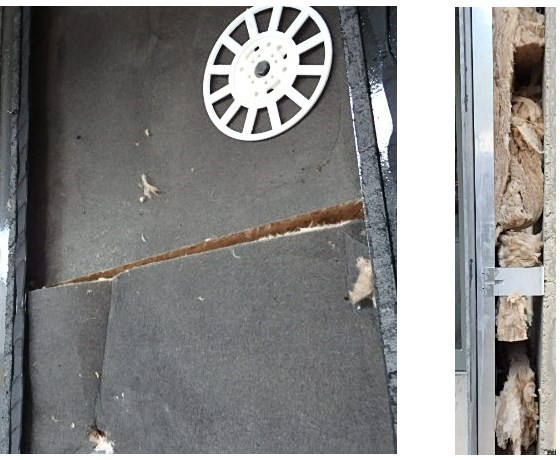

3. Установка плит теплоизолятора с большим зазором тоже снижает их защитные свойства.
4. Параллельная укладка фрагментов утеплителя непрактична, лучше устанавливать их в шахматном порядке.
5. Использование жесткого утеплителя на неровной стене приводит к неплотному прилеганию его к основе. Мягкий герметик эластичен, плотно примыкает к стене даже при значительных ее неровностях.
6. Недостаточно прочное крепление листа утеплителя – при правильной фиксации применяется пять дюбелей на каждый элемент.
7. Несоблюдение сроков установки ветрозащитных мембран. Если между установкой утеплителя и вставкой мембраны проходит более 2–3 дней, то вата, находясь без защиты, успевает впитать в себя много влаги и отсыревает. Поэтому следует устанавливать мембраны следом за утеплителем.
8. Если воздушный зазор менее 3 см, то теплоизолятор может склеиться с облицовкой и напитаться влагой. Это приводит к потере теплозащитных свойств, его утяжелению и опасности нарушения конструкции. Чтобы избежать всех этих неприятностей, рекомендуется соблюдать зазор между изолятором и облицовочной плитой от 3 до 5 см.

5 мм — необходимое расстояние между плитами. Не допускайте как увеличения, так и уменьшения зазора

Промахи при укладке облицовочного покрытия

От качества установки верхнего покрытия зависит экстерьер здания, степень защиты стен от внешних воздействий.

При его монтаже часто встречаются такие ошибки:

1. Установка при низких температурах. Нельзя использовать керамогранитные плиты, которые хранились на холоде. При потеплении они значительно расширяются и находят одна на другую. Поэтому рекомендуется прогреть замерзшие плиты перед монтажом.
2. Слишком большой либо маленький просвет между соседними плитами. Нормальное расстояние между ними должно быть до половины сантиметра.
3. Если вместо керамогранита используется сталь, то нельзя резать материал «болгаркой». Металл в этом процессе значительно нагревается, от этого разрушается его структура и защитный слой, что приводит к коррозии, потере прочности и портит экстерьер здания.
4. Если использовать плиты из разных партий либо не уделять внимания различиям в отражении света на их поверхности, то это сказывается на эстетическом виде стены, правильном подборе оттенков на соседних участках. На больших площадях подобные промахи видны издалека.

Устанавливайте пароизоляцию вовремя, так как через 2-3 дня утеплитель может отсыреть

Монтаж фасадной системы (видео)

Правила качественной установки ВФ

В последние годы вентфасад – одно из самых востребованных строительных новшеств. И это не зря, ведь ВФ – это неповторимый экстерьер дома, его добавочное утепление без потери площади, возможность экономии отопления здания и прочие преимущества. Но установка вентилируемого фасада – довольно сложный, трудоемкий процесс, требующий профессионализма его проектировщиков и исполнителей.

Пользуйтесь отвесом. Обычный уровень может дать большую погрешность

Для того чтобы вентилируемый фасад служил долгие годы, нужно учесть некоторые советы по установке вентилируемых фасадов:

1. На этапе подготовки необходимо досконально рассчитать все размеры здания, толщину его стен.
2. Соединение теплоизоляции нужно проводить с уменьшением вертикальных стыков, что достигается установкой ее фрагментов в шахматном порядке со смещением. Швы между соседними плитами не должны превышать 2 мм.
3. Крепление кронштейнов должно производиться при постоянном контроле с помощью разметочных приспособлений и приборов. Недопустимо отступление от размеров даже на полсантиметра на каждые 10 метров стены.
4. Не рекомендуется применять для сверления отверстий под дюбели перфоратор.
5. Между стеной и каждым кронштейном должна находиться паронитовая прокладка: это уменьшает деформацию конструкции и снижает потери тепла.
6. Ветрозащитная мембрана – очень важный элемент конструкции. Ее применение позволяет ВФ «дышать», защищает конструкцию от пыли, сырости.
7. При выборе материалов для установки вентилируемого фасада можно использовать экономичный набор, который включает:
8. Дорогой набор материалов для ВФ предусматривает применение нержавеющей стали, алюмокомпозитных материалов с гарантированной долговечностью свыше полувека.
9. К материалам со средней ценой можно отнести керамогранитную облицовку, имеющую самые различные возможности фактуры, рисунка, цвета, что предполагает ее использование в любых дизайнерских разработках.

• цинковый профиль, не очень дорогой утеплитель;
• плиты из недорогой каменной крошки, пластик либо сайдинг;
• под облицовку можно использовать деревянный блокхаус, напоминающий бревна.

Достоинства и возможности вентилируемого фасада неисчерпаемы.

Анкера для крепления кронштейнов должны попадать в кирпич, а не в раствор между ними

Он позволяет решать одновременно несколько задач, направленных на снижение эксплуатационных расходов здания, улучшение его теплотехнических параметров, создание неповторимого облика дома и прочие. ВФ успешно применяется в огромных многоэтажных сооружениях и частных домах. Это высокотехнологичный комплекс, требующий профессионального подхода ко всем этапам его внедрения –начиная от выбора качественных материалов, скрупулезного проектирования до грамотного и точного монтажа. И тогда это уникальное творение человеческой фантазии, разума и рук прослужит долгие годы. Рекомендуем прочесть статью о узлах вентилируемых фасадов.

Добавить комментарий

Еще 15 лет назад технология монтажа навесных вентилируемых фасадов была новой и непонятной в России. Очень скоро, преимущества были оценены по достоинству, а методы успешно внедрены в современное строительство. Вместе с тем, владельцы частных малоэтажных домов стали все чаще сталкиваться с проблемами быстрого износа и даже разрушения фасада уже через несколько лет после монтажа. А причина, как всегда, кроется в желании сэкономить, если не на материале, то на квалифицированных услугах. Ведь инновационные материалы требуют знаний технологии монтажа, свойств материала.

Сложная, составная конструкция вентилируемых фасадов, где каждый их компонентов выполняет свою функцию, позволяет решать целый комплекс задач:

• за распределение нагрузки по несущей стене отвечает подконструкция, состоящая из кронштейнов крепления и профилей;
• вентиляционный зазор позволяет проветривать обратную сторону облицовки, препятствуя накоплению конденсата;
• гидроветрозащитная мембрана покрывает слой теплоизоляции защищая его от намокания и разрушения;
• теплоизолирующий слой обеспечивает сохранение тепла и звукоизоляцию;
• и наконец облицовка – выполняет декоративную и защитную функции, предохраняя предыдущие слои от воздействия атмосферных явлений.

Не сложно сделать выводы – выполнение работ по монтажу такой системы облицовки требует достаточно высокой квалификации. Также важно произвести правильный подбор материалов с сочетаемыми свойствами.

Ниже рассмотрим каждый этап монтажа, возможные ошибки, и к чему они могут привести.

Монтаж подконструкции

Подконструкция – это основа, на которой крепится вся система навесного вентилируемого фасада, и естественно, что качество ее монтажа отражается на долговечности и прочности конструкции.

Самая главная ошибка на данном этапе, заключается в попытке сэкономить на более дешевых, аналогичных кронштейнах. Рекомендованные производителями НВФ кронштейны, разработаны с учетом внешних условий, эффективным распределением нагрузки и площадью сечения вентилируемой поверхности. Более дешевые модели, не предназначенные для монтажа подконструкции, значительно снижают эффективность удаления водных паров из слоя теплоизоляции. Также некачественные кронштейны могут привести к деформации поверхности фасада, вследствие неравномерного распределения нагрузки.

Еще один важный момент – грамотный монтаж анкеров для кронштейнов в несущую стену. Отверстия в кирпичной стене можно делать только с помощью дрели, а для бетонных используется перфоратор. Также, необходимо соблюдать нормативы расстояний для отверстий относительно швов кладки и края стен. Неправильное расположение отверстия к шву или краю стены, может привести к деформации или даже обрушению фасада. Если решились использовать нестандартные крепежные элементы, строители рекомендуют испытать прочность закрепления, пробуя его на вырыв.

Другая ошибка, которая может привести к ржавлению кронштейна внутри стены – отказ от использования прокладок. Последствия такого решения, могут также проявиться в смещении и обрушении фасада.

Стоит сказать пару слов о применяемом инструменте в монтаже. Например, использование обычного короткого уровня может привести к появлению дефектов, которые будут легко заметны на широких стенах. Как правило, профессионалы в таких случаях, применяют отвесы.

Утеплитель и гидроизолирующая мембрана

Один из самых современных, долговечных и пожаробезопасных материалов для утепления стен – минеральная вата в структуре базальтового волокна. Однако, стремясь сэкономить, многие домовладельцы применяют аналогичные утеплители с более низкой стоимостью. Существует всего два вида этих недорогих утеплителей – мин. вата на основе стекловолокна и пенополистирол. Но, каждый из этих материалов имеет как достоинства, так и недостатки.

Минеральная вата на основе стекловолокна совпадает по своим эксплуатационным характеристикам с базальтовой мин ватой, если не учитывать ее более низкую огнестойкость. Применение стекловаты в качестве утеплителя вентилируемого фасада не является ошибкой.

С пенополистиролом дела обстоят иначе. Во-первых, это крайне пожароопасный материал. Во-вторых, его паро – проницаемость достаточна низка, что приводит к отсыреванию конструкций. В добавок ко всему, этот материал не экологичен, применять его можно только снаружи дома из-за выделения паров стирола. И наконец четвертый недостаток — высокая хрупкость, это приводит к потерям части плит на этапе монтажа.

Для защиты утеплителя от сырости и выдувания применяют специальные защитные пленки – мембраны. Главной ошибкой на этом этапе может стать слишком большой промежуток времени между монтажом утеплителя и покрытием его защитной мембраной. Находясь на открытом пространстве, мин вата на основе базальтового волокна впитает в себя много влаги. Во избежание отсыревания утеплителя, покрытие его мембраной производят в течение нескольких дней.

Другая опасность для целостности фасада кроется в применении не нормативных прокладок и уплотнителей. Которые приводят к образованию дополнительного моста холода внутри фасада, снижая тем самым его теплоизолирующие свойства. Например, древесина – имеет свойства впитывать влагу, а затем, под ее воздействием разрушатся, соответственно прочность крепления также будет нарушена.

Облицовочные материалы для нвф

На современном рынке строительных материалов представлен обширный ассортимент облицовочных материалов, различающихся по цене, характеристикам и по внешнему виду. Это как раз тот случай, когда единственно правильного решения не существует, все индивидуально.

Наиболее часто сегодня применяют стальные панели, кассеты или сайдинг с полимерным покрытием. Основные преимущества такого материала очевидны – длительный срок службы, привлекательный внешний вид, применение широкой палитры оттенков. Благодаря особой прочности полимерного покрытия, некоторые производители дают 25 лет гарантии на свои изделия. Также важно отметить, безопасность крепления таких панелей в связи с их небольшим весом.

Главной ошибкой при монтаже облицовки с полимерным покрытием является нарезка при помощи абразивного круга. Так появляются трещины, заломы и повреждение покрытия.

Другая проблема – невнимательное отношение к расположению кассет друг относительно друга. В частности, направления отражения света или текстуры. Это приводит к визуальным дефектам, плитки отличаются по цвету и выглядят будто заплатки. Наиболее заметны такие просчеты на больших площадях.

В России на данный момент не разработаны ГОСТы и СНИПы на проведение монтажа навесных фасадов, поэтому заказчику самому приходится следить за качеством выполняемых работ. Лучшим решением будет обращение к проверенным компаниям, предлагающим гарантии на все виды работ. Так как применяемые материалы несут свою роль в долговечности фасада, следует заказывать фасадную систему комплексно у одного производителя.

Компания «Экоградстрой» оказывает услуги по монтажу навесных вентилируемых фасадов. Гарантируем высокое качество работ и соблюдение технологии. Стоимость монтажа нвф под ключ – от 800 руб/м²

Другие материалы

• Решения по окраске и защите фасада
• Капитальный ремонт кровли по доступным ценам
• Мокрый фасад: качественные материалы и быстрое нанесение

Популярные статьи

Вам будет интересно

Что мы знаем о сути технологии монтажа вентилируемого фасада? Что это сборная конструкция с облицовочным экраном и воздушной прослойкой. Что методика пришла к нам из Германии, и призвана она для целей энергосбережения зданий.

А еще, все мы слышали, что вентфасады горят, но что в них горит, не знаем. А как быть уверенным, что вся конструкция не обрушится или с высоты шестнадцатого, например, этажа не выпадет плитка керамогранита?

Рынок навесных фасадов в нашей стране еще очень молод. Все новое вызывает страх от незнания. Глобально в мире пожары или обрушения вентилируемых фасадов – нонсенс. А уж педантичности немцев, нам точно стоит поучиться. Что говорить, если в России гласит лозунг: «инструкции для слабаков».

Можно смело утверждать, что все проблемы, связанные с вентилируемыми навесными фасадами, от нарушения технологии монтажа.

Давайте рассмотрим этапы, правила и требования к монтажу вентфасадов подробно с примерами и типичными ошибками. И будем дополнять этот список постоянно силами нашего сообщества. Делая свой вклад в будущее самой технологии вентилируемого фасада.

Подготовка технической документации

В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТом не регламентированы.

Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором.

Кстати, если хотите заказать монтаж вентилируемого фасада, то рекомендую строительную компанию «Кронотэк». У них хорошие отзывы и большое портфолио. На странице есть калькулятор. Переходите!

Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов:

• Заключение на присвоение класса пожарной опасности;
• Заключение о коррозионной устойчивости с указанием срока службы в различных средах;
• Заключение о сейсмической устойчивости;
• Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это:

• Статический расчет нагрузок системы;
• Теплотехнический расчет;
• Проект вентилируемого фасада;
• Технологическую карту на нвф;
• Проект производства работ (ППР) на вентилируемый фасад;
• Смета на фасад.

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Дальше — больше, не расслабляемся, господа 🙂 . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Пример № 3.

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Пример № 4.

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

1. Монтаж кассетных фасадов.
2. Монтаж керамогранита на кляммерах.
3. Монтаж листов фиброцемента на заклепку.
4. Монтаж клинкерного кирпича на планку.
5. Монтаж терракотовых панелей.
6. Монтаж натурального камня скрытым способом.

Универсальные советы

Мы не будем разбирать основные элементы конструкции и их назначение. Все это тема другой статьи. Можете прочитать здесь или здесь. Рассмотрим общие правила и этапы монтажа вент фасада.

Главное, будут примеры, разбор ошибок, требования надзорных органов и пошаговая инструкция, чтобы вы могли смонтировать вентилируемый фасад своими руками.

Перед монтажом НВФ

По требованиям СНиП 12-03-2001 площадка должна быть ограждена и установлены предупреждающие знаки.

Согласно заранее разработанному подрядной организацией ППР на вентилируемый фасад, устанавливаются леса или фасадные подъемники в соответствии с инструкцией производителя. Леса закрываются защитной полимерной сеткой.

Леса могут устанавливаться не только стандартным способом – на нулевой отметке, но и на межэтажном перекрытии или на опорном устройстве, монтируемом в проеме здания.

На площадке определяется место размещения освещения, склада, мастерской, открытая площадка для наземных работ. Устанавливаются стрелки для движения автотранспорта.

Одной из распространенных ошибок на этом этапе можно назвать завоз и складирование фасадной подконструкции или элементов облицовки вместе с агрессивными химическими продуктами, или даже просто вываленные в грязь. Грязь в современно городе содержит реагенты и соль. Соль увеличивает коррозию в несколько десятков раз.

Разметка

Перед началом работ по разметке мы уже держим в руках разработанный заранее проект навесного вентилируемого фасада и все работы по разметке или монтажу производим в строгом соответствии с ним.

Начинается этот этап с нанесения контрольных точек для крепления в них кронштейнов. Сначала отмечают нижнюю горизонтальную линию и две крайние вертикальные линии по фасаду здания – справа и слева.

Чтобы правильно отметить крайние точки применяется нивелир. Далее, по двум крайним точкам при помощи лазерного уровня и рулетки отмечают остальные промежуточные точки. И так далее отмечаются все остальные точки по фасаду здания.

Как устанавливать кронштейны?

Монтаж кронштейнов на стене производят, как правило, с шагом по вертикали от 600 до 1200 мм, по горизонтали — от 350 до 800 мм, отступая от края стены не менее чем 100 мм до оси кронштейна.

Перед установкой кронштейна, необходимо подготовить отверстие под анкер. Для этого перфоратором высверливается отверстие на 15 мм глубже длины анкера. Направленным сжатым воздухом продувается от пыли.

Затем монтажным молотком подбивается дюбель через отверстие кронштейна и паронитовой прокладки. Крепление будет надежнее, если с анкером использовать шайбу.

Паронитовая прокладка является неотъемлемой частью технологии монтажа вентилируемых фасадов, от нее нельзя отказываться ни при каких обстоятельствах. Она служит для препятствия появления мостиков холода.

Важно! Вынос кронштейна определяется текущей неровностью стены и толщиной утеплителя. Вентилируемый зазор должен быть не менее 40 мм от поверхности утеплителя до облицовки. Ровных стен у нас не бывает. Поэтому на одном фасаде будет необходимость применять кронштейны разных выносов. Например, 150 и 180 мм.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Сначала готовим отверстия под дюбель. Мы с вами знаем, что каждая плита утеплителя должна быть закреплена на пять дюбелей.

В плите ножом делаются пропилы под насаживание ее на кронштейны.

При монтаже навесного вентилируемого фасада допускается двухслойное утепление. Причем всегда верхний слой должен быть высокой плотности – не менее 80 кг/ м 3. К нижнему слою требования мягче, и он может быть плотностью не менее 50 кг/ м 3.

Важно! Устанавливать второй слой утеплителя следует со смещением относительно первого. Таким образом, зазор между плитами первого слоя будет полностью перекрыт глухим вторым слоем. Посмотрите на картинку, станет понятнее.

Монтаж плит утеплителя ведется снизу вверх и слева направо. Пустоты между плитами заделываются тем же материалом.

Грубой ошибкой на этом этапе является монтаж в качестве утеплителя не каменной ваты, а любых видов полистирола. Это категорически запрещается! Утеплителем при монтаже навесных вентилируемых фасадов по технологии может выступать только минеральная вата.

Установка ветрогидрозащитной мембраны вентилируемого фасада призвана защитить утеплитель от выдувания волокон и влаги. Базальтовая вата практически гигроскопична, а сам принцип вентилируемого фасада не даст шанса задержаться влаге внутри воздушного зазора.

Производители утеплителя предложили инновацию. Верхний слой утеплителя они намеренно уплотнили до плотности 120 кг/ м 3. Не вся плита стала такой плотности, а только верхние полсантиметра. Такая поверхность называется кэшированная. И защищает утеплитель от выдувания. Поэтому такой утеплитель можно применять без ветрозащитной мембраны.

Если же вы применяете обычный вид не кэшированного утеплителя, то мембрана является неотъемлемой частью конструкции и применять ее при монтаже навесных фасадов вы обязаны.

В случае применения влагозащитной пленки, плиту утеплителя предварительно крепят двумя дюбелями и только после укрытия пленкой крепят остальными, предусмотренными проектом. Полотнища пленки устанавливаются с перехлёстом 100 мм. По швам соединяют полотнища строительным степлером.

Монтаж направляющих

Схема монтажа вентилируемого фасада будет меняться в зависимости от профилей, ориентированных горизонтально, вертикально или перекрестно. Мы рассмотрим типовые правила крепления вертикального профиля.

Профиль к кронштейну может крепиться с помощью заклепок с нержавеющим сердечником либо нержавеющими саморезами.

Важно! Никаких оцинкованных саморезов быть не может. Это серьёзная ошибка. Крепеж для монтажа вент фасадов может быть либо только из нержавейки, либо из алюминия и нержавейки, в случае, если мы монтируем алюминиевую систему заклепками.

Если смонтировать вентфасад из алюминиевой системы на оцинкованных саморезах, место крепления прогниёт за год–два. Потому что разные металлы: черный и цветной вступают между собой в химическую реакцию. Она называется гальвано пара. Это коррозия простыми словами.

Если смонтировать вентфасад из оцинкованной системы оцинкованными саморезами, то срок службы сократится до трех лет. И, главное, вы нарушите технологию монтажа вентфасада. И действие Технического свидетельства на систему в этом случае на такой «шараш- монтаж» распространяться не будет.

Каждый кронштейн должен крепиться к профилю как минимум двумя заклепками или саморезами. А несущий кронштейн алюминиевой системы четырьмя заклепками.

Профиль для удобства можно зажать струбциной, после того как вы его выровняли по уровню. Таким образом, освободятся ваши руки, и установка вентилируемого фасада станет удобнее.

Монтаж оконных откосов и отливов

Оконные откосы могут выполняться из облицовочного фасадного материала или из крашенной оцинкованной стали. В случае применения на откосах фасадной облицовки следует знать, что дублирующий короб из оцинковки под облицовкой должен быть в любом случае. Такой короб выступает в данном случае противопожарной отсечкой.

Требования к противопожарному коробу при монтаже нвф можно свести к трем правилам:

1. Он должен иметь крепление к системе.
2. Он должен иметь крепление к раме.
3. Он должен иметь крепление к основанию (стене).

Если откосы не будут выполняться из облицовочного материала, то оцинкованные крашеные откосы будут одновременно выступать в роли непосредственно откоса и противопожарной отсечки. Второго дублирующего короба в этом случае не будет.

Для обрамления оконных и дверных проемов также служат планки завершающие сложные, планки откосные с размерами по проекту или планки углов наружных (30×30, 50×50, 75×75 мм).

На низ оконной рамы устанавливают планку оконного слива с размерами по проекту.

Монтаж внешнего угла

К угловым зонам здания всегда привязано пристальное внимание со стороны проверяющих органов, и это неспроста. Из-за усиления давления ветра, в этих зонах повышенные нагрузки. Иногда в угловых зонах по результатам статического расчета применяется иной профиль, усиленный, по сравнению с остальным участком фасада. Или более частый шаг кронштейнов.

Но, кроме этого, требуется локальное усиление конструкции. Есть разные варианты для усиления, более металлоемкие и менее.

Одним из вариантов усиления угла является горизонтальное поперечное соединение L- профилей на внешнем угле здания. Такие усиленные элементы устанавливаются с шагом 600 мм по вертикали вдоль всей поверхности внешних углов здания. На картинке изображена схема. Всегда проще нарисовать нужный узел, чем объяснять устно.

Как монтировать облицовку?

Как уже обсуждалось в начале статьи, в зависимости от типа облицовки, мы ее крепим по-разному. Кассеты навешиваем с помощью иколь на, заранее установленные на профиль, каретки. Керамогранит крепим на кляммера. А натуральный камень на горизонтальную планку.

Мы не закроем вопрос крепления каждого вида облицовки в обобщённой статье. Для этого проследуйте по ссылкам в начале статьи на нужные обзоры.

Ограничение на выполнение работ

Монтаж подсистемы вентилируемых фасадов может выполнять только организация, имеющая СРО на выполнение данных работ.

Нельзя выполнять монтаж вентфасада без проекта. Это может привести к нарушениям и невозможности оценить правильность установки уже после монтажа.

Неплохой фильм про монтаж вентилируемого фасада:

В самой системе нет ограничения на температуру окружающего воздуха при монтаже, но, конечно, возможности человеческого организма не безграничны, и лучше соблюдать режим от минус 15С до плюс 30С.

Инструмент и инвентарь

Приемка надзорными органами и заказчиком

1) Введение

В последнее время инвесторы и проектировщики все чаще используют системы вентилируемых фасадов во вновь строящихся и реконструируемых зданиях. Вентилируемые фасадные системы – это фасадные системы с воздушным (вентиляционным) зазором между теплоизоляционным слоем и облицовкой, по которым поступает воздух, предотвращая скопление влаги в этом слое [1]. Принцип работы системы вентилируемого фасада показан на рисунке 1.

Рис. 1. Схема системы вентилируемого фасада: 1 – облицовка фасада, 2 – каркас, 3 – ветро-гидрозащитная мембрана, 4 – теплоизоляция, 5 – наружная стена (Источник [1]).

Системы вентилируемого фасада становятся все более популярными благодаря своим техническим и эксплуатационным, а также эстетическим свойствам. Правильно спроектированные и построенные вентилируемые фасадные системы (требования к вентилируемым фасадным системам приведены в [1, 2]) отличаются высокой долговечностью, положительно влияют на теплоизоляционные свойства наружных стен. Широкий спектр доступных фасадных облицовок, способов крепления к основанию [3] позволяет архитекторам создать уникальную и современную фасадную систему здания, адаптировать ее к любой городской среде. Еще одна причина интереса к вентилируемым фасадным системам носит экономический характер: современные вентилируемые фасадные системы быстровозводимые, что сокращает время и затраты на монтаж фасадной системы. Большое предложение и конкуренция на рынке привели к значительному снижению цен на вентилируемые фасадные системы. В настоящее время системы этого типа выбирают не только для стен представительских общественных зданий (банков, офисов), но и для малобюджетных вложений: социальные жилые дома, детские сады.

Увеличение количества вентилируемых фасадных систем сопровождается увеличением отказов решений данного типа по конструктивным и производственным недостаткам. К основным недостаткам относятся: использование вентилируемых фасадных систем без документов о соответствии, несоблюдение положений при проектировании фасадных систем, строительство фасадной системы без проекта или с недостаточно точным проектом. Упомянутые ошибки оказывают существенное влияние на безопасное использование строительных конструкций и, к сожалению, стали причиной гибели людей по всему миру. Самым зрелищным был пожар в высотном здании Grenfell Tower в Лондоне в 2017 году.

2) Ошибки проектирования

Наиболее распространенной и серьезной ошибкой на этапе проектирования системы вентилируемого фасада является принятие решения об использовании изделий, не сопровождаемых подтверждающей соответствие документацией. В вышеуказанных документах содержится важная информация по конструкции фасадной системы: максимально допустимые значения ветровой нагрузки, возможность использования в подверженных вандализму зонах, параметры теплоизоляции, вопросы пожарной безопасности, возможность использования в различных коррозионных средах, допустим ли упор лестниц в фасадную систему, возможность использования в климатических зонах с температурой ниже 0°С.

Фасадные системы, спроектированные без использования этих данных, могут представлять угрозу жизни и здоровью пользователей.

При проектировании вентилируемых фасадных систем важным фактором, повышающим риск отказа, является неучет некоторых специфических прочностных параметров стен, составляющих основу вентилируемой фасадной системы, и механических креплений, используемых для крепления фасадной системы к стене: например, сопротивление выдергиванию и сдвигу механических креплений. Минимальные параметры несущей способности стен должны быть предусмотрены в проекте системы вентилируемого фасада. Для реконструируемых зданий перед проектированием системы вентилируемого фасада необходимо подготовить экспертное заключение и провести испытания по определению фактической прочности механического крепления на выдергивание и сдвигу стены с учетом указанных выше величин в дизайн. Для строящихся новых зданий перед монтажом вентилируемой фасадной системы необходимо провести испытания вышеуказанных параметров в точках, выбранных случайным образом (1 испытание на 50 м2 фасадной системы) и сравнить полученные результаты с проектными предположениями. Если фасадная система крепится к стенам, несущая способность которых меньше предполагаемой, фасадная система может расшататься под действием собственной нагрузки и/или ветровой нагрузки.

Облицовки вентилируемых фасадных систем могут быть повреждены из-за крепления к стенам, которые значительно отклоняются от прямой линии (более 3 мм на 2 м). Крепление элементов каркаса к наклонным стенам может привести к возникновению дополнительных напряжений в местах соединения отдельных элементов каркаса с облицовкой и снижению прочностных и эксплуатационных свойств вентилируемой фасадной системы. Поэтому для обеспечения безопасного использования системы вентилируемого фасада необходимо указывать в проекте предельные допустимые кривизны стен.

На безопасность использования системы вентилируемого фасада в значительной степени влияет правильный выбор межосевого расстояния между элементами подконструкции. Национальные технические оценки/Европейские технические оценки определяют предельное межосевое расстояние между элементами каркаса с учетом ветровой нагрузки или существующего риска удара. Большее межосевое расстояние характерно для элементов фасадной системы, менее подверженных ветровой нагрузке или риску ударов. Превышение допустимых расстояний между элементами каркаса приводит к снижению сопротивления ветровой нагрузке, удару и линейной силе, действующей по горизонтали.

Облицовка фасадной системы может быть повреждена, если в проекте не будут учтены деформационные швы и компенсационные швы подконструкции. Деформационные и компенсационные швы нельзя игнорировать из-за больших различий в коэффициентах теплового расширения облицовки и каркаса фасадной системы.

При проектировании вентилируемой фасадной системы, сопровождаемой Европейской технической аттестацией, необходимо особое внимание уделять техническим и эксплуатационным характеристикам, заявленным производителем фасадной системы. Часто производители вентилируемых фасадных систем из Южной Европы упускают из виду климатические свойства фасадной системы, т.е. устойчивость к циклам «нагрев-дождь» или «нагрев-охлаждение». В Европейских технических оценках эти свойства отмечены как неопределенные – NPD (производительность не определена). Если система вентилируемого фасада с не определенными вышеперечисленными свойствами используется в польских климатических условиях, это может создать риск отказа системы фасада при воздействии более низкой температуры или внезапного нарушения погодных условий (дождь в жаркий день). Влияние климатических циклов на систему вентилируемого фасада представлено на рисунке 2.

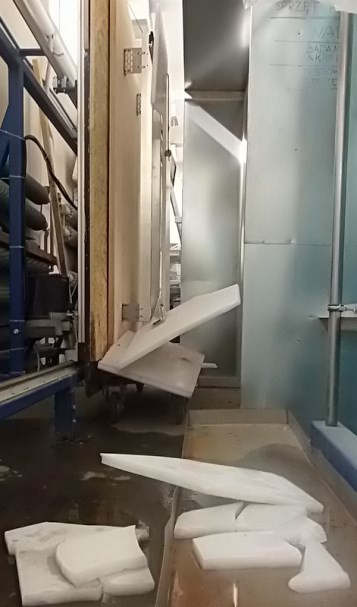

Рис. 2. Система вентилируемого фасада повреждена из-за климатических циклов.

Еще одним техническим свойством, которое может отрицательно сказаться на безопасном использовании фасадной системы и препятствовать законному использованию, является отсутствие доказательства соответствия требованиям пожарной безопасности.

Каждая фасадная система должна быть испытана в следующих областях:

— реакция на огонь;

— огнестойкость фасада.

Непроверенная фасадная система может стать причиной трагедии. Например: фасадная система, используемая в Grenfell Tower в Лондоне, до установки никогда не проходила испытания в области пожарной безопасности. Фасад этого здания построен следующим образом [4]:

— наружная обшивка: алюминиевые многослойные пластины (по 3 мм) с полиэтиленовым сердечником (в работе [5] указано, что это горючий материал);

— стандартный вентиляционный зазор (50 мм) между облицовкой и изоляцией за ней (зазор между облицовкой и изоляцией работал как дымоход для распространения огня);

— утепление из пенопластовых плит (полиизоцианурат) (150 мм) на существующем фасаде (этот материал при нагревании горит с выделением токсичных паров цианида).

Как алюминиево-полиэтиленовая обшивка, так и пенопластовые плиты утеплителя не прошли испытания на пожарную безопасность, проведенные после пожара [6].

Использование некачественных распорок под кронштейнами для устранения мостиков холода, может способствовать снижению пожарной безопасности системы вентилируемого фасада. Эти элементы могут существенно изменить огнестойкость фасадной системы и ее прочностные характеристики.

Весьма распространенной ошибкой в практике проектирования, влияющей на безопасное использование здания в целом, является использование систем вентилируемого фасада с облицовкой, характеризующейся низкой ударопрочностью, в зонах, доступных для прохожих. Такие покрытия могут сломаться или упасть при ударе. Падение осколков может привести к серьезным телесным повреждениям людей (рис. 3).

Рис. 3. Опасные фрагменты вентилируемой фасадной системы после удара твердого тела.

Частый конструктивный недостаток – использование системы вентилируемого фасада в более агрессивной среде, чем это предусмотрено. Проржавевшие части вентилируемой фасадной системы могут привести к ее повреждению (рис. 4).

Рис. 4. Коррозия заклепок, используемых для крепления облицовки системы вентилируемого фасада к каркасу.

Что касается соблюдения необходимых теплоизоляционных параметров перегородки и удобства эксплуатации, то при проектировании системы вентилируемого фасада необходимо учитывать воздухопроницаемость стен, к которым фасадная система будет крепиться. Распространенным недостатком является проектирование системы вентилируемого фасада на стенах из каменных элементов с незаполненными вертикальными швами каменной кладки без дополнительного слоя облицовки. Это может быть прямой причиной превышения скорости воздухообмена в здании и потерь тепла.

Снизить теплоизоляционные свойства перегородок можно за счет применения системы вентилируемого фасада с кронштейнами без термопрокладок или других решений, предотвращающих образование мостиков холода (рис. 5).

Рис. 5. Кронштейны для системы вентилируемого фасада. Красный кружок используется для обозначения решения, уменьшающего эффект мостиков холода.

3) Ошибки производства

Одним из основных дефектов производства, влияющих на безопасность эксплуатации системы вентилируемого фасада, является неучет прочности основания перед началом работ. Сопротивление выдергиванию и сдвигу основания (стены) для механических креплений, используемых для крепления подконструкции, должно быть не менее предусмотренного проектом. Зачастую при креплении вентилируемых фасадных систем к каменным стенам подрядчики устанавливают механические крепления не в кладочный узел (как это предусмотрено проектом), а в стык, что значительно снижает безопасность эксплуатации фасадной системы (Рис. 6).

Рис. 6. Механическое крепление системы вентилируемого фасада в стык.

Прочность основания (стены), на которое будет навешиваться система вентилируемого фасада, может быть снижена при использовании неподходящих инструментов. Например, если фасадная система навешивается на пустотелую стену, использование ударного сверления может повредить кирпичи и помешать использованию предусмотренных в проекте механических креплений.

С точки зрения безопасности системы вентилируемого фасада недопустимо использование механических креплений, отличных от предусмотренных проектом. Это может повлиять на прочностные характеристики соединения «крепление-стена», изменить коррозионную стойкость фасадной системы.

Очень частым дефектом изготовления является крепление системы вентилируемого фасада к неподготовленным основаниям: неровным, влажным, с большими полостями, с отваливающейся штукатуркой и т.п. Для стен с кривизной более 3 мм на 2 м недопустимо использование распорок, отличных от предусмотренных, для устранения кривизны стены. Применение несистемных элементов может существенно повлиять на пожаробезопасность стен и снизить несущую способность кронштейнов.

Прочностные характеристики системы вентилируемого фасада могут быть снижены за счет использования элементов подконструкции, отличных от предусмотренных. Есть много случаев «наклона» подконструкции, когда толщина стенок кронштейна была изменена для экономии затрат (Рис. 7).

Рис. 7. Облицовки вентилируемых фасадных систем проседают в результате уменьшения толщины стенок элементов подконструкции.

Часто облицовки фасадных систем повреждаются из-за того, что они становятся слишком жесткими в результате неиспользования или неправильного выполнения деформационных швов, которые позволяют облицовке незначительно деформироваться из-за теплового расширения и действия ветровой нагрузки.

Для облицовки, которая крепится к основанию с помощью клея, чрезвычайно важно использовать правильный метод нанесения клея. Достаточно часто несоблюдение технических условий по нанесению клея является причиной выхода из строя вентилируемых фасадных систем (рис. 8). Как влажность, так и температура воздуха, при которой наносится клей, оказывают очень существенное влияние на прочность клеевого соединения.

Рис. 8. Отслоение облицовки системы вентилируемого фасада в результате нарушения способа нанесения клея.

Теплоизоляционные свойства вентилируемой фасадной системы ухудшаются из-за неправильного выполнения теплоизоляционного слоя, например, путем закупоривания вентиляционных зазоров между теплоизоляцией и облицовкой, что препятствует циркуляции воздуха или негерметичности соединения отдельных элементов теплоизоляции, что приводит к возникновению мостиков холода (Рис. 9).

Рис. 9. Пример неправильного выполнения теплоизоляции.

Важным фактором долговечности, безопасного использования и поддержания технических и эксплуатационных параметров систем вентилируемого фасада, заложенных в проект, является постоянный строительный надзор, осуществляемый лицами, имеющими соответствующую квалификацию. Описанные выше недостатки в работе были обнаружены на строительных площадках с недостаточным контролем. Во многих случаях внутрипроизводственные испытания не проводились и выполненные работы не проверялись. Подробное описание контрольно-приемочных работ при монтаже вентилируемой фасадной системы см. в [2].

Итоги

В статье представлены наиболее распространенные ошибки проектирования и производства, влияющие на безопасность, долговечность и эксплуатационные параметры вентилируемых фасадных систем.

Важнейшим фактором долговечности, безопасного использования и поддержания технических и эксплуатационных параметров системы вентилируемого фасада является качество проектной документации. Основные элементы конструкции системы вентилируемого фасада см. в [2].

Особое внимание следует уделить техническому состоянию стен, к которым будет крепиться система вентилируемого фасада. Стены должны соответствовать требованиям проекта.

Качество строительно-монтажных работ имеет решающее значение для безопасного использования вентилируемых фасадных систем, гарантии предполагаемых эксплуатационных параметров данного вида продукции. В работе акцентировано влияние деятельности органа строительного надзора на качество системы вентилируемого фасада.

Использованная литература

1. Документ: EAD 090062-00-0404: Комплекты для облицовки наружных стен с механическим креплением (Европейская организация по технической оценке, 2018 г.)

2. Копылов О. Технические условия выполнения и приемки строительных работ. Часть B: Отделочные работы, выпуск 14: Вентилируемые фасады (Институт строительных исследований, Варшава, 2018 г.)

3. К. Шабович, Т. Гожеланчик, М. Шимкув, Изолаче, 7, с. 74-84 (2017)

4. Дж. Остин, Grenfell Tower ремонтирует утепленное здание, чтобы избежать повторения работ. (Экспресс-газеты, 2017 г.)

5. К. Маррс, Башня Гренфелл: раскрыты шокирующие результаты испытаний. (Журнал архитекторов, 2017 г.)

6. Х. Сиддик, «Пожар в башне Гренфелл: полиция рассматривает обвинения в непредумышленном убийстве» (The Guardian, 2017 г.)

Возврат к списку
